Netzanschluss:
Netzspannung |
100 -240 V AC, 50 / 60 Hz, 140 – 340 V DC |
Stromaufnahme |
max. 0,5 A / 230 V AC
max. 0,75 A / 115 V AC |
Anschluss |
Verbindungsklemme, werkzeuglos mit Hebel, max.4 mm²
Erdungsschraube M5 |
Schutzart |
IP40 |
Kabeleinführung |
Kabelverschraubung PG13,5 |
Anschluss Notlichtversorgung:
Eingangsspannung |
22 – 28 V DC |
Stromaufnahme |
max. 1,5 A |
Anschluss |
Schraubklemme 2-polig, max. 2,5 mm² |
Anschluss Steuersignal “Verriegeln”:
Eingangsspannung |
a) 20 – 60 V AC / DC oder
b) 60 – 250 V AC / DC |
Stromaufnahme |
max. 3,5 mA |
Anschluss |
Schraubklemme 3-polig, max. 2,5 mm² |
Kabeleinführung |
Kabelverschraubung PG13,5 |
Anschluss Sender:
Ausgangsspannung |
24 V DC |
Kabellänge |
1 m |
Anschluss |
Steckverbinder beidseitig, 3-polig |
Kabeleinführung |
Kabelverschraubung M16x1,5 |
Empfänger:
Ausgangsspannung |
24 V DC, galvanisch getrennt |
Ausgangsstrom |
1,0 A, max. 30 Sekunden (10 % ED)
0,2 A, zeitlich unbegrenzt |
Anschluss |
Verbindungsklemme, werkzeuglos mit Hebel, max. 4 mm² |

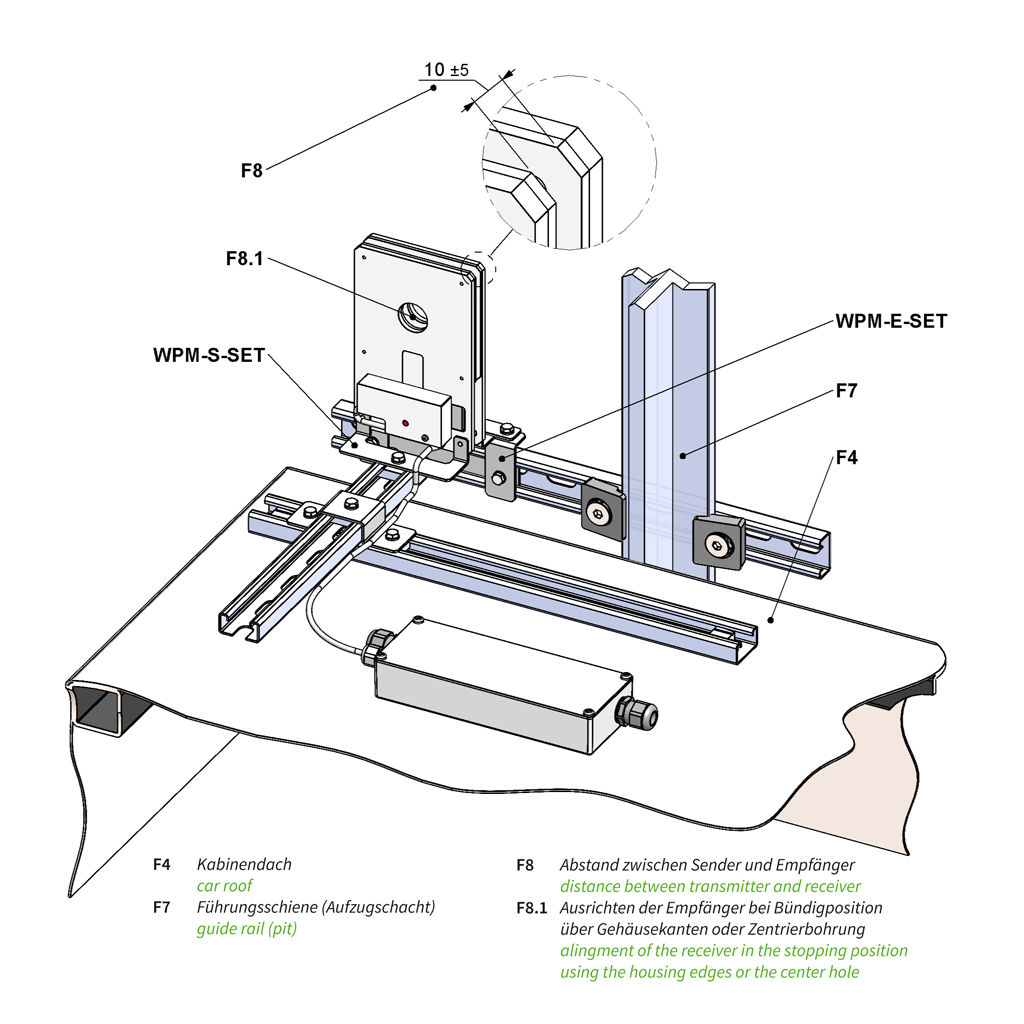

Zulässiger Abstand und Versatz zwischen Sender und Empfänger in der Haltestelle:
Abstand |
10 mm +/- 5 mm |
Bündigbereich |
max. +/- 25 mm (bei 10 mm Abstand) |
Nachstellbereich |
max. +/- 40 mm (bei 10 mm Abstand) |
Mindestabstand von Metallflächen zur Sender- und Empfängerspule* ) :
Sender |
> 30 mm |
Empfänger |
> 50 mm |
Gewicht:

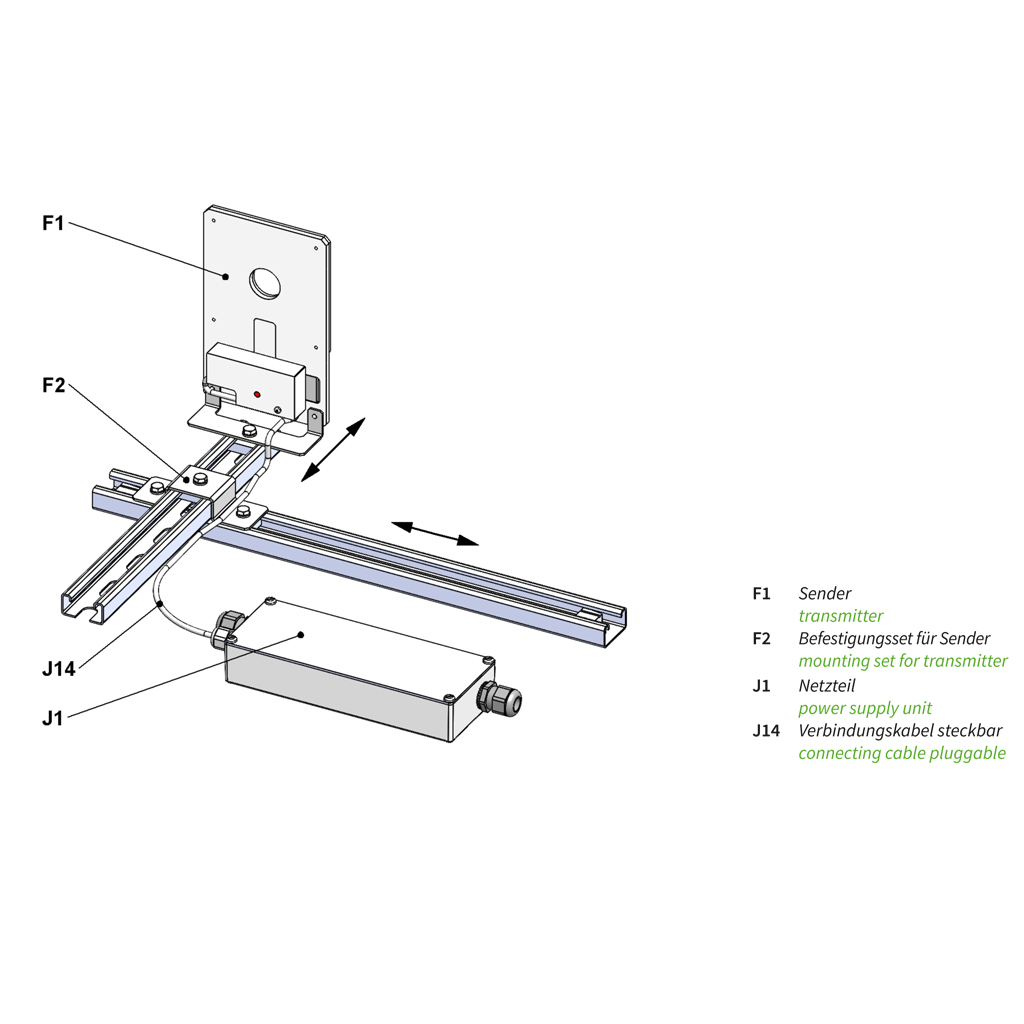

WPM-S-SET |
2380 g |

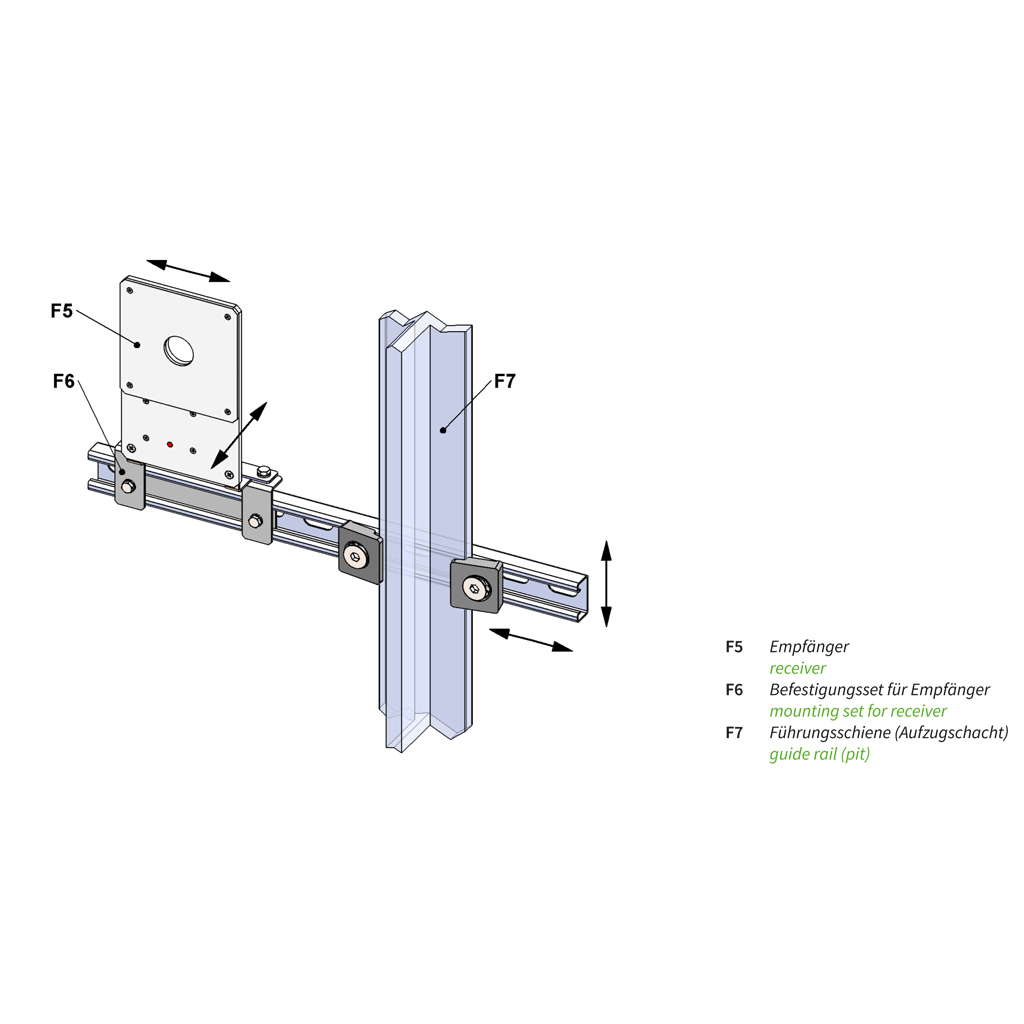

WPM-E-SET |
1520 g |
*) Metallteile in der Nähe des Senders und insbesondere der Empfängerspule können die Energieübertragung erheblich stören.
Daher sollte die Empfängerspule so positioniert werden, dass die Mindestabstände zu den Metallflächen eingehalten werden.
