ER
Schaltelement, zwangsöffnend mit Rolle
Das Schaltelement ER ist für Sicherheitsschalter mit Zwangsbetätigung geeignet. Dies gilt aber nur für den oder die Öffnerkontakte. Eine weitere Voraussetzung ist die Betätigung über einen ausreichend großen Weg, damit sich eine Kontaktöffnung von mindestens 2 x 2 mm ergibt. Das Schaltelement wird auch als Hilfsschalter eingesetzt und findet Verwendung bei Türverriegelungen, Schlüsselschaltern, Schachtschaltern usw. Der Stößel ist mit einer Rolle versehen und kann daher auch über einen schrägen Anfahrwinkel betätigt werden.

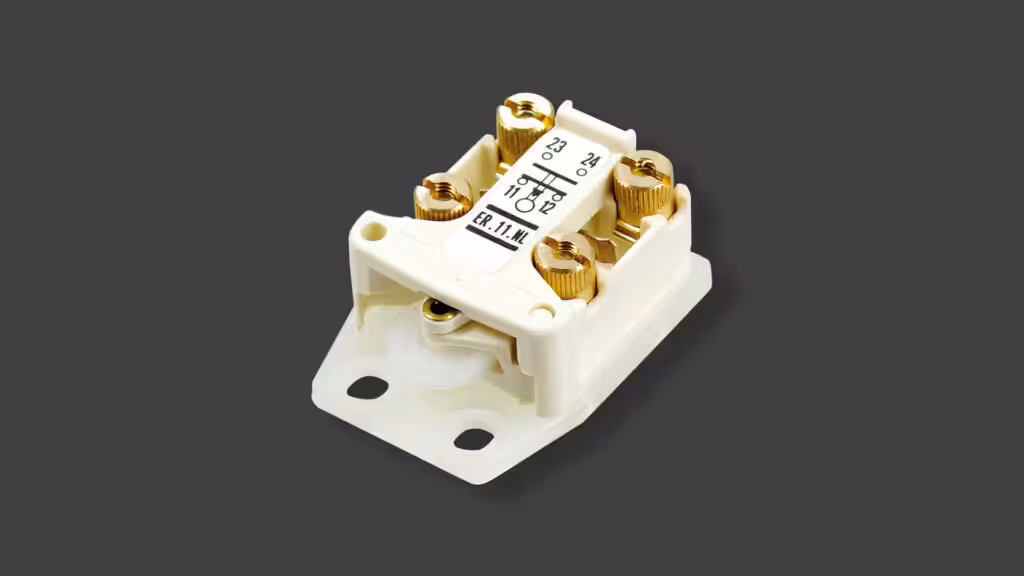

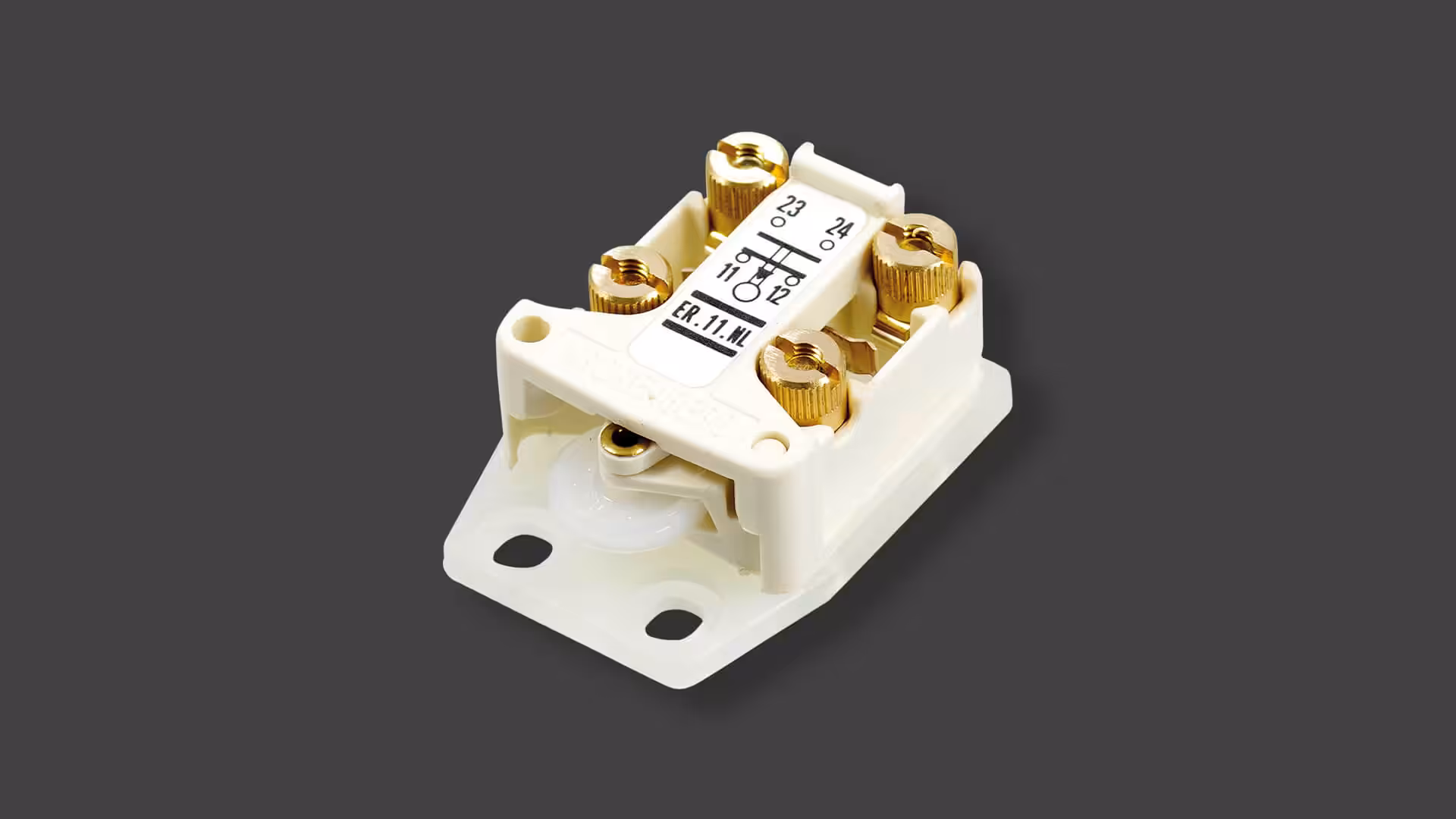

Schaltelement ER-11-NL
Schaltelement ER-11-NR

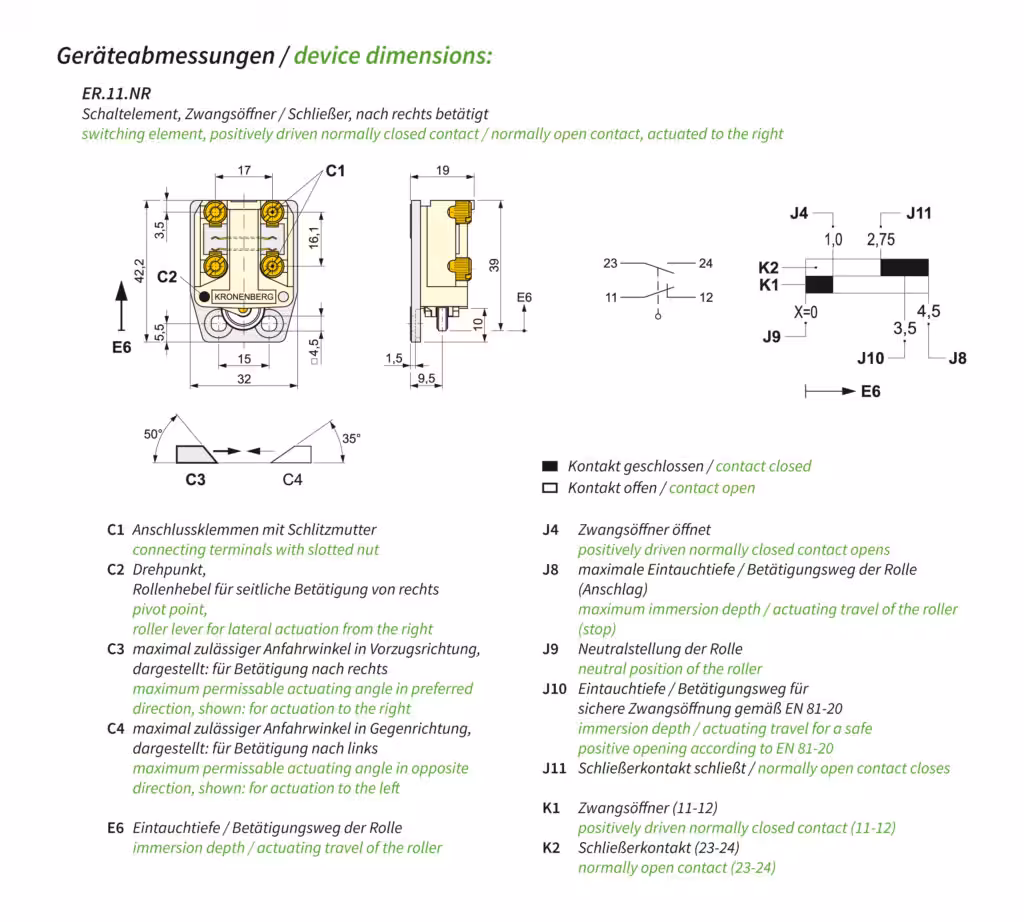

Abmessungen ER-11

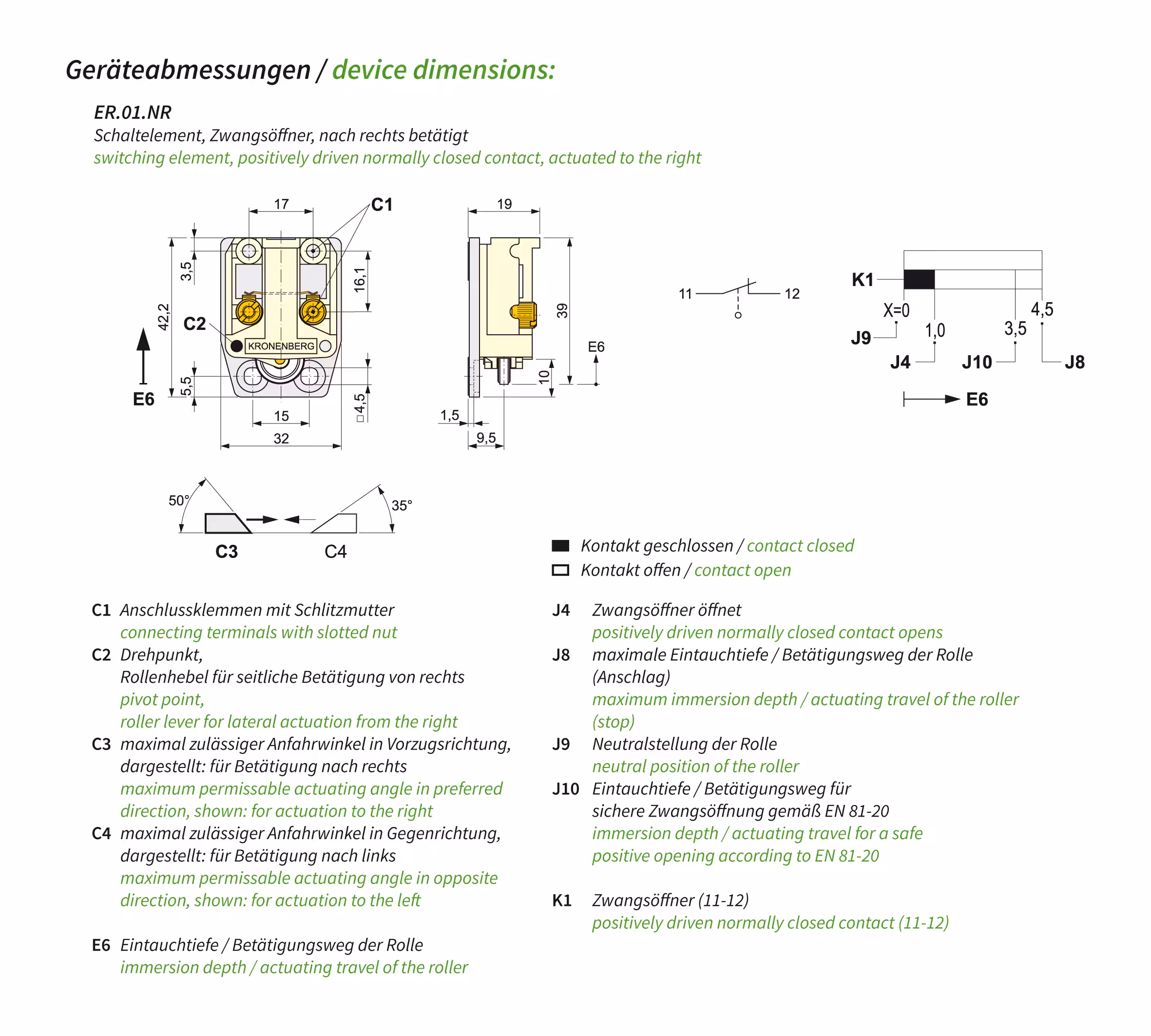

Abmessungen ER-01
Merkmale
- Kunststoffteile selbstverlöschend
- Ausführung NL wird vorzugsweise nach links betätigt
- Ausführung NR wird vorzugsweise nach rechts betätigt
- Kontakte mit Feinsilber-Auflage
- zwangsgeführter Öffnerkontakt
- großer Kontaktdurchhub
Bestellangaben
Technische Daten
| Normen | EN 81-20, EN 81-50, EN 60947-5-1 |
| Schaltleistung | Ui = 500 V Ith = 6 A Uimp = 4 kV AC-15: Ue = 230 V Ie = 2 A DC-13: Ue = 200 V Ie = 0,5 A |
| Kurzschlussfestigkeit | T6 A F 16 A |
| Kontaktwerkstoff | Feinsilber |
| Betätigungskraft | 6 N |
| Anschluss | über Schraubklemme max. 2,5 mm² |
| Schutzart | IP00 |
| Umgebungstemperatur | -30 °C bis +80 °C |
| Einbaulage | beliebig |
| B10d – Wert (10 % Nennlast) | 100 Millionen / Gebrauchsdauer 25 Jahre |
| Gewicht | 25 g |
