DZ73

Türschalter und Hakenriegelzwangskontakt

Der Türschalter DZ73 ist ein Sicherheitsschalter mit Zwangsbetätigung und wird zur Überwachung der Schließstellung von Aufzugstüren eingesetzt oder als Sperrmittelschalter bei automatischen Türen. Der DZ73 verwendet die gleichen Kontakteinsätze wie der PZ73, hat jedoch eine sehr schmale längliche Bauform.

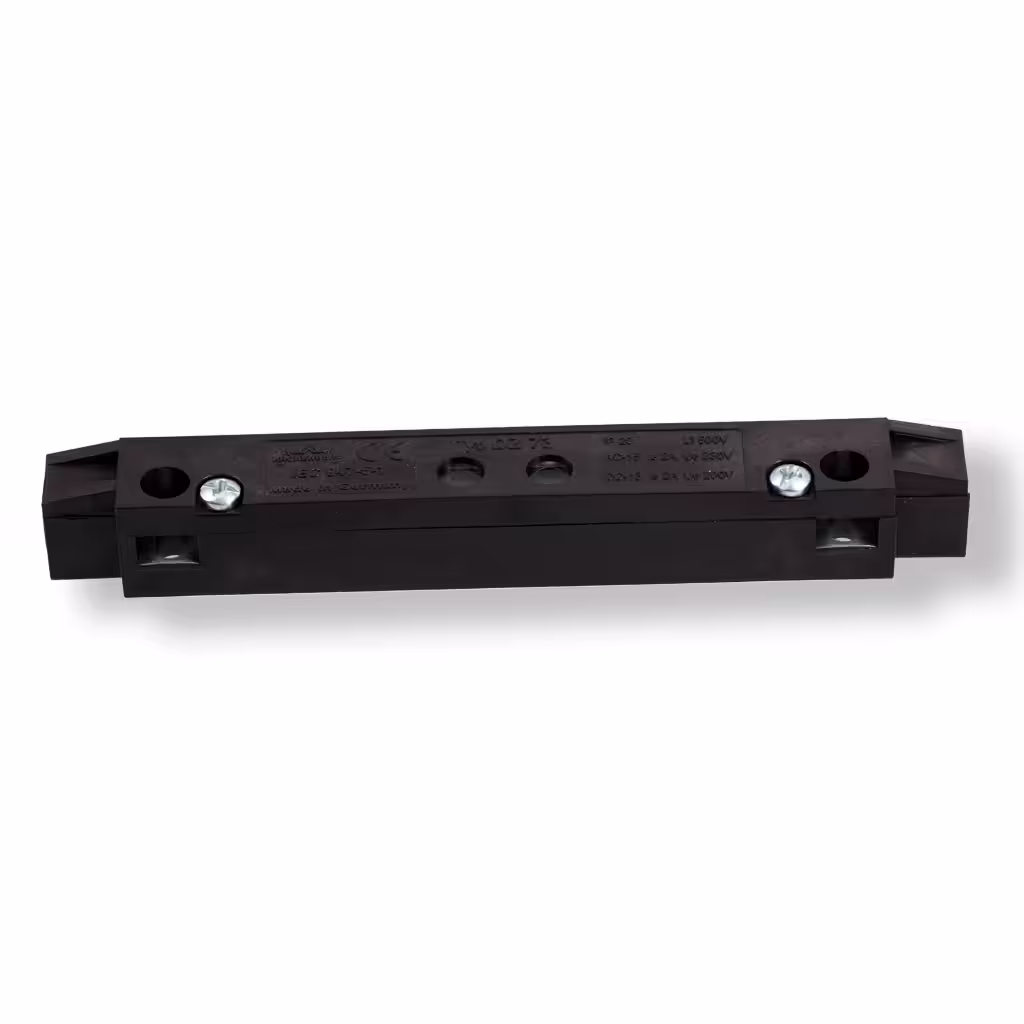

Türschalter DZ73

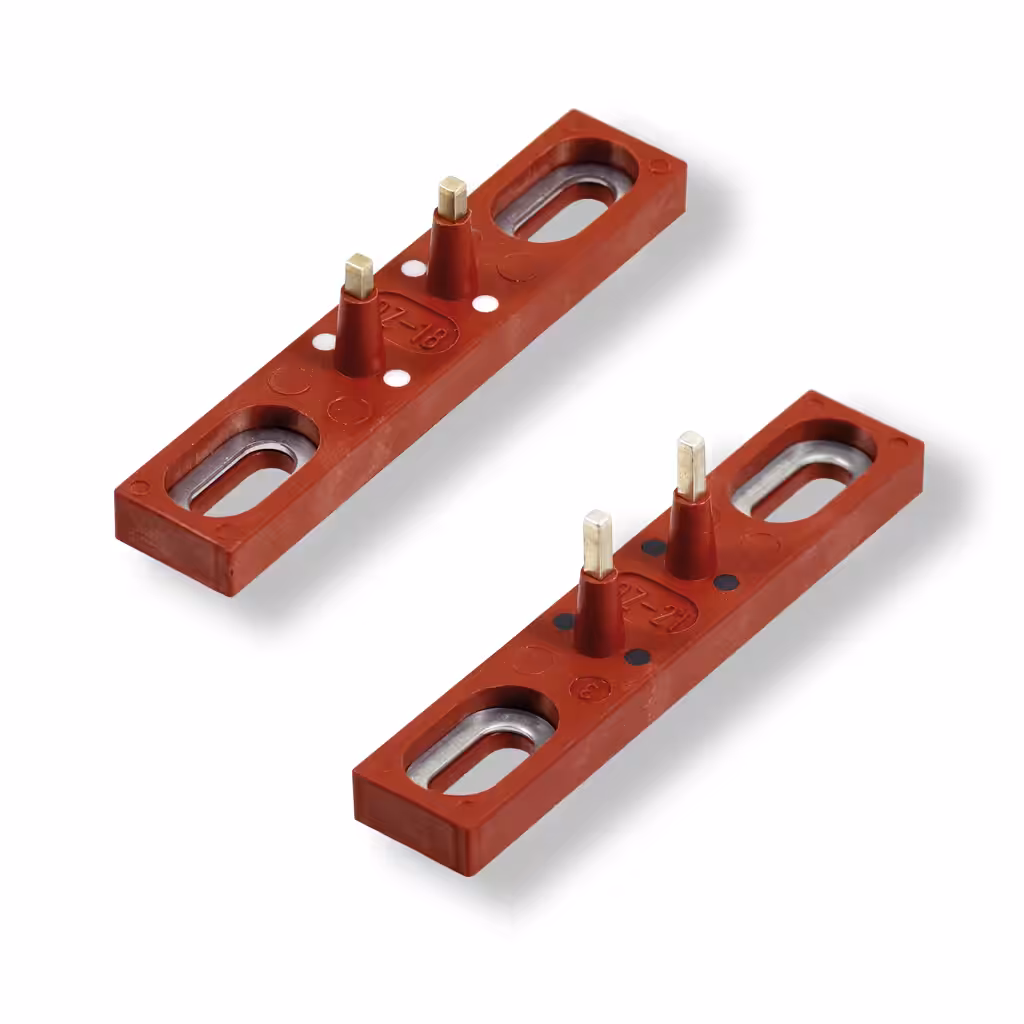

Kontaktbrücken DZ18 und DZ21

Abmessungen DZ73

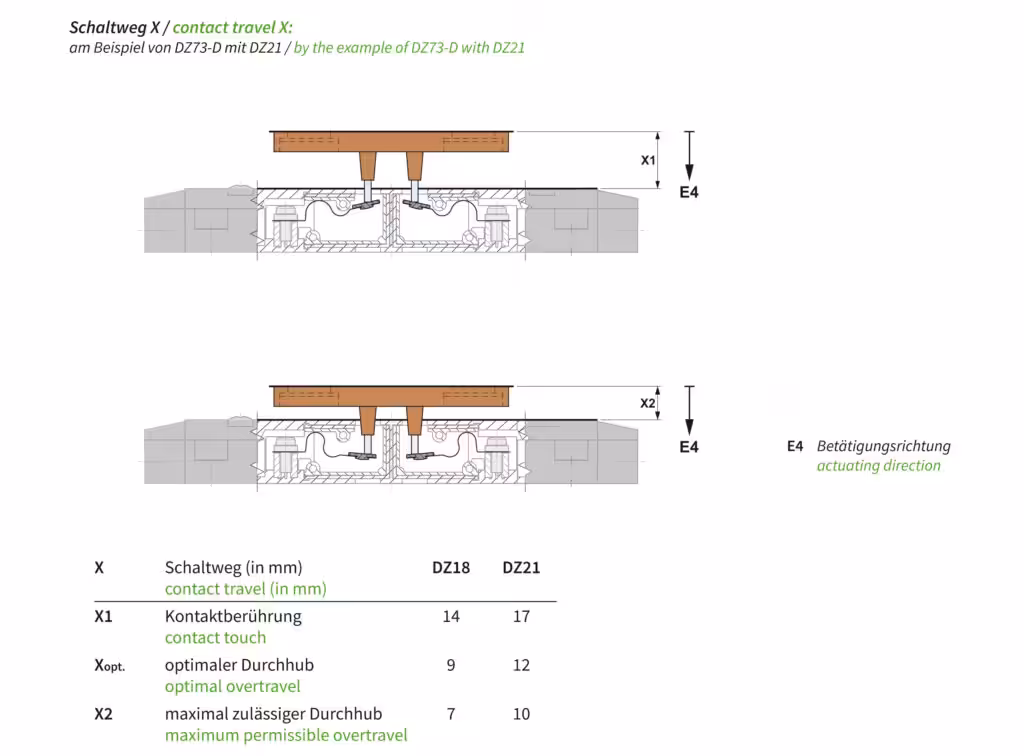

Schaltweg DZ73

Merkmale

  • Sicherheitsschalter mit Zwangsbetätigung
  • Einsatz zur Überwachung der Schließstellung von Aufzugtüren bzw. als Sperrmittelschalter bei automatischen Türen
  • Gehäuse aus Thermoplast, selbstverlöschend
  • Betätigungsrichtung kann umgebaut werden
  • hohe Kontaktsicherheit durch Selbstreinigung
  • geräuscharme Funktionsweise
  • Befestigungsunterlagen aus Metall zur sicheren Befestigung

Bestellangaben

Technische Daten

Normen EN 81-20, EN 81-50, EN 60947-5-1
Schaltleistung Ui = 500 V Ith = 10 A Uimp = 4 kV
AC-15: Ue = 230 V Ie = 2 A DC-13: Ue = 200 V Ie = 2 A
Kurzschlussfestigkeit T10 A F 16 A
Kontaktwerkstoff Feinsilber
Betätigungskraft 1,6 N
Anschluss über Schraubklemme max. 2,5 mm²
Schutzart IP20
Umgebungstemperatur -30 °C bis +80 °C
Einbaulage beliebig
Gewicht 50 g
