DL(F)1-EX
Universalgerät (EX-Ausführung) für einflügelige Türen
Die Türverriegelungen des Typs DL(F)1-EX sind für den Einsatz in explosiver Atmosphäre geeignet und werden zur Sperrung von Aufzugstüren und deren Überwachung eingesetzt. Die Variabilität erlaubt die Anpassung an unterschiedliche Einsatzbedingungen.
Türverriegelung DLF1-EX-L-X15(u) .10
Türverriegelung DLF1-EX-L-X15(u) .10

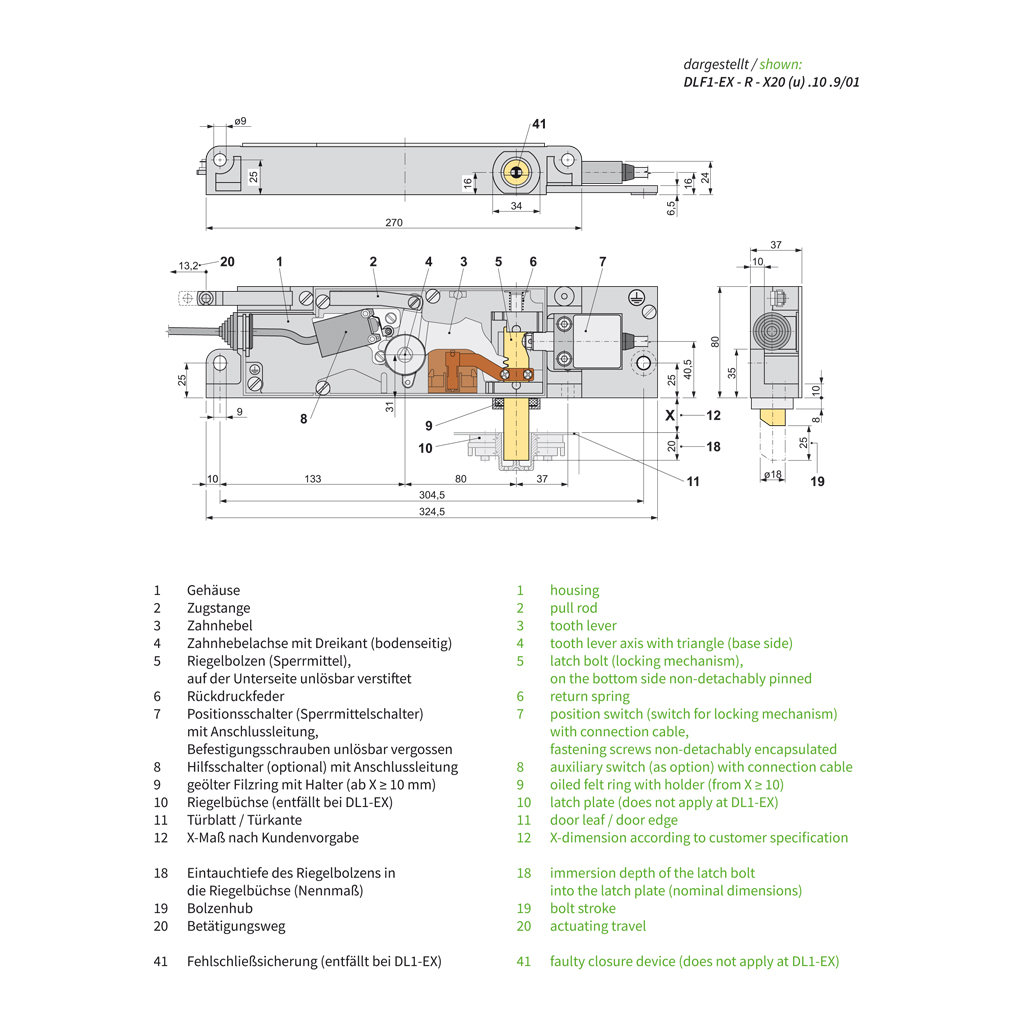

Abmessungen DL(F)1-EX-R-X20(u) .10
Merkmale
Allgemein:
- Metallgehäuse mit hoher Stabilität
- geräuscharm durch Aufsetzpuffer in beiden Richtungen
- wartungsfrei durch Dauerschmierung mit hochwertigen Schmierstoffen (bis zu -20 °C)
- geölter Filzring am Riegelbolzen zur Schmierung sowie zur Abdichtung gegen Schmutz und Staub (bei X-Maß ≥ 10 mm)
- zwangsläufige Fehlschließsicherung beim DLF1-EX für den Einsatz in Personenaufzügen
- umfangreiches Zubehörprogramm
Besonderheiten:
- explosionsgeschützte Ausführung
- Wasserschutz (IP65) der elektrischen Kontakte, unabhängig von der Einbaulage
- Deckel aus Edelstahl anstelle des Kunststoffdeckels
- 2 m Anschlusskabel im Standard
- optional: Hilfsschalter
- optional: Riegelbolzen verchromt oder aus Edelstahl
- Anschluss für Bowdenzug oder Seilzug zur Betätigung oder Entriegelung verfügbar, z. B.
Anwendungsfall 1: Entriegelung von der Schachtgrubenleiter (< 1,80 m nach EN 81-20)
Anwendungsfall 2: Versetzter Notentriegelungsdreikant (< 2 m nach EN 81-20)
Anwendungsfall 3: Betätigung über Bowdenzug als Alternative zur Zugstange
Bestellangaben
Technische Daten
| Normen | EN 81-20, EN 81-50, EN 81-21, EN 60947-5-1 EN 60079-0, EN 60079-1, EN 60079-31, EN ISO 80079-36 |
| Zulassungen: TürverriegelungSperrmittelschalter Hilfsschalter |
EU-DL 415 (DLF1-EX) und EU-DL 416 (DL1-EX) UK-DL 415 (DLF1-EX) und UK-DL 416 (DL1-EX) PTB 03 ATEX 1068 X IECEx PTB 06.0053X EPS 14 TAEX 1766 X IECEx EPS 14.0092X |
| EX-Kennzeichnung: | |
| Türverriegelung | keine |
| Sperrmittelschalter | ATEX EX II 2G Ex db IIC T6 / T5 Gb EX II 2D Ex tb IIIC T80°C / T95°C Db IECEx EX db IIC T6 / T5 Gb EX tb IIIC T80°C / T95°C Db |
| Hilfsschalter | ATEX EX II 2G Ex d IIC T6 / T5 Gb EX II 2D Ex tb IIIC T80°C / T95°C Db IECEx EX d IIC T6 / T5 Gb EX db IIC T6 / T5 |
| Kurzschlussfestigkeit | T 10 A F 16 A |
| Kontaktwerkstoff | Silber-Nickel (Mindestbelastung 24 V, 10 mA ) |
| Betätigung: Betätigungsmoment (typisch) Betätigungskraft (typisch) max. Kraft im Ruhezustand |
1,5 Nm am Rollenhebel 40 N an der Zugstange 17,5 N am Rollenhebel (bei 35 mm Hub) 5 N an der Zugstange |
| Anschluss: Sperrmittelschalter Hilfsschalter |
Ui = 250 V Ith = 6 A Uimp = 4 kV 2 m Anschlussleitung H05VV-F, 4 x 0,75 mm² (optional 10 m) 3 m Anschlussleitung H05VV-F, 2 x 0,75 mm² (optional 10 m) |
| Schutzart | IP65 (Hilfsschalter IP66; Gehäuse der Mechanik IP40) |
| Umgebungstemperatur | -10 °C bis +65 °C |
| Gewicht | 900 g bis 1050 g (je nach Ausführung) |
