MRK
Magnetschalter, runde Bauform mit Anschlussleitung
Der mit einem Reedkontakt ausgestattete Magnetschalter wird durch Annäherung eines Dauermagneten geschaltet. Der von Schutzgas umschlossene Kontakt meldet zuverlässig die Position von bewegten Teilen. In bistabiler Ausführung wirkt er rastend und bleibt in der Schaltstellung, bis der Magnet in umgekehrter Richtung vorbeifährt. Der Typ MRK in runder klassischer Bauform kann an der Stirnseite und an der Längsseite betätigt werden.
Magnetschalter MRK

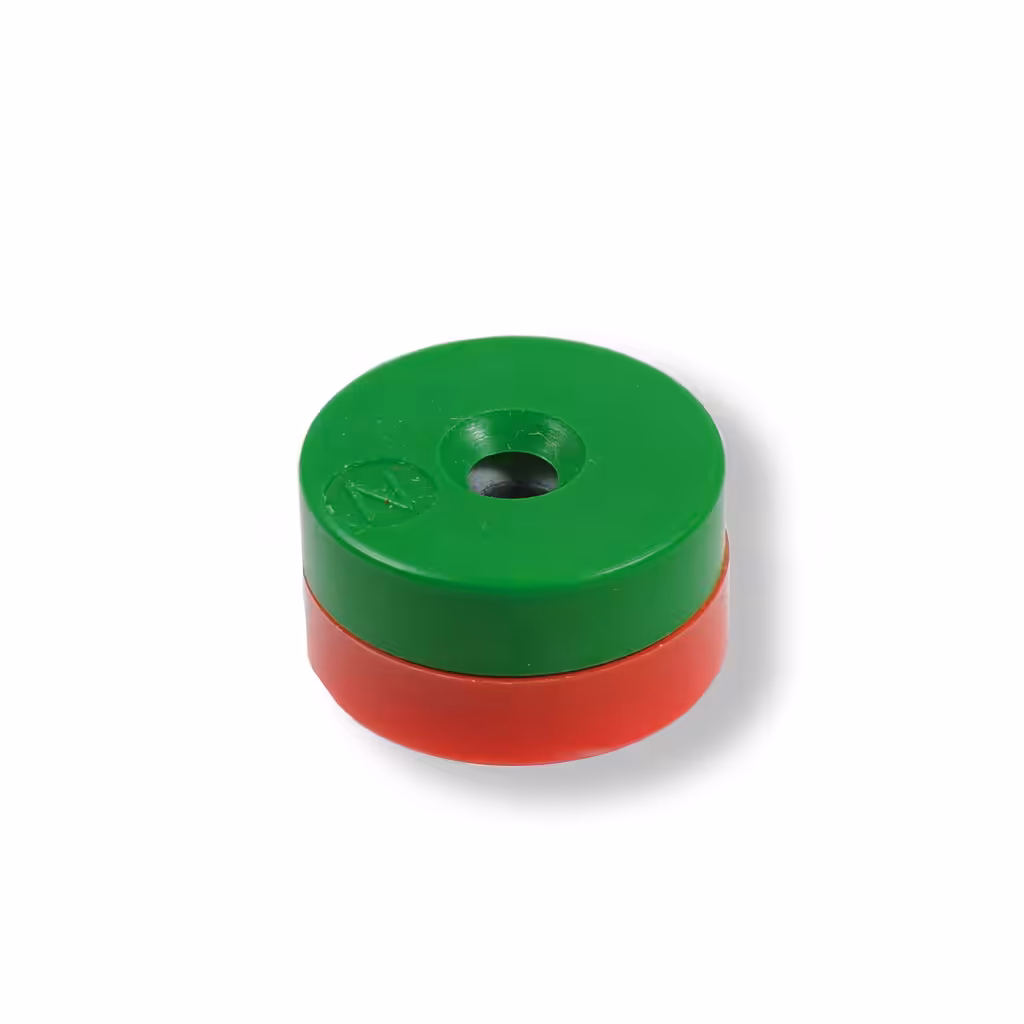

Magnet MR10R
Abmessungen MRK

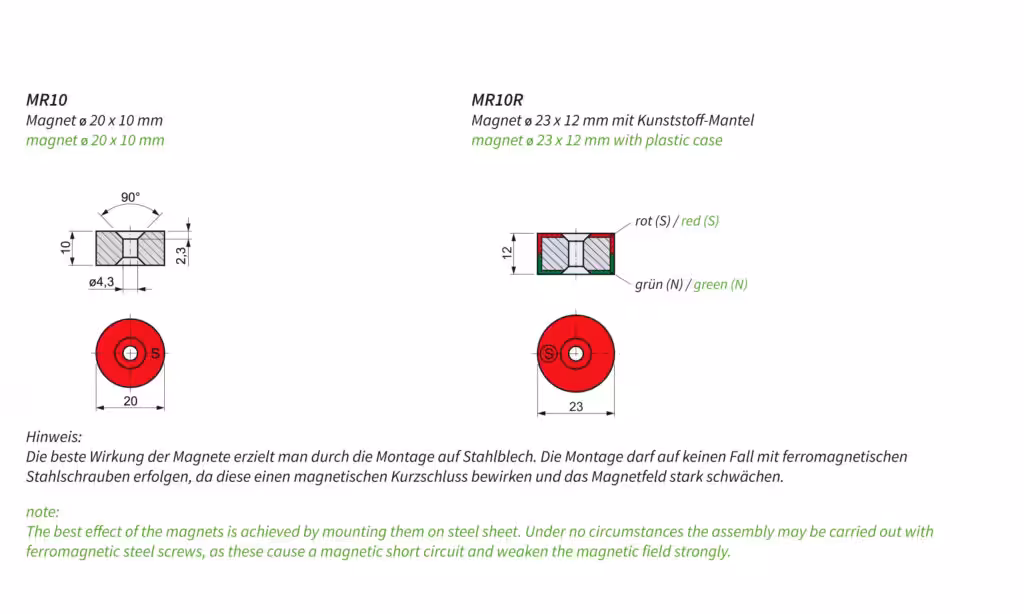

Abmessungen MR10R
Merkmale
- runde Ausführung mit 2x M16-Gewindemuttern zur Befestigung
- 2 m Anschlussleitung
- hohe Kontaktsicherheit durch Reedkontakt in Schutzgasatmosphäre
- geräuscharmer Betrieb
- bistabile Ausführung lieferbar (rastend)
Bestellangaben
Technische Daten
| Kontaktwerkstoff | Eisen / Nickel mit Rhodium | |||
| Anschluss | 2 m Anschlussleitung, 2 x 0,75 mm² bzw. 3 x 0,75 mm² |
|||
| Schutzart | IP67 | |||
| Umgebungstemperatur | -25 °C bis +70 °C | |||
| Gewicht | 115 g | |||
| MRK: Schaltleistung max. Schaltspannung max. (AC/DC) Schaltstrom max. Einschaltzeit Rückfallzeit Schaltfrequenz max. |
-BI 80 VA / W 230 V 0,8 A 3,5 ms 0,2 ms 100 Hz |
-BI-U 60 VA / W 230 V 1 A 4 ms 0,1 ms 100 Hz |
-S 120 VA / W 230 V 3 A 3,5 ms 0,2 ms 100 Hz |
-O 60 VA / W 230 V 1 A 4 ms 0,15 ms 100 Hz |
