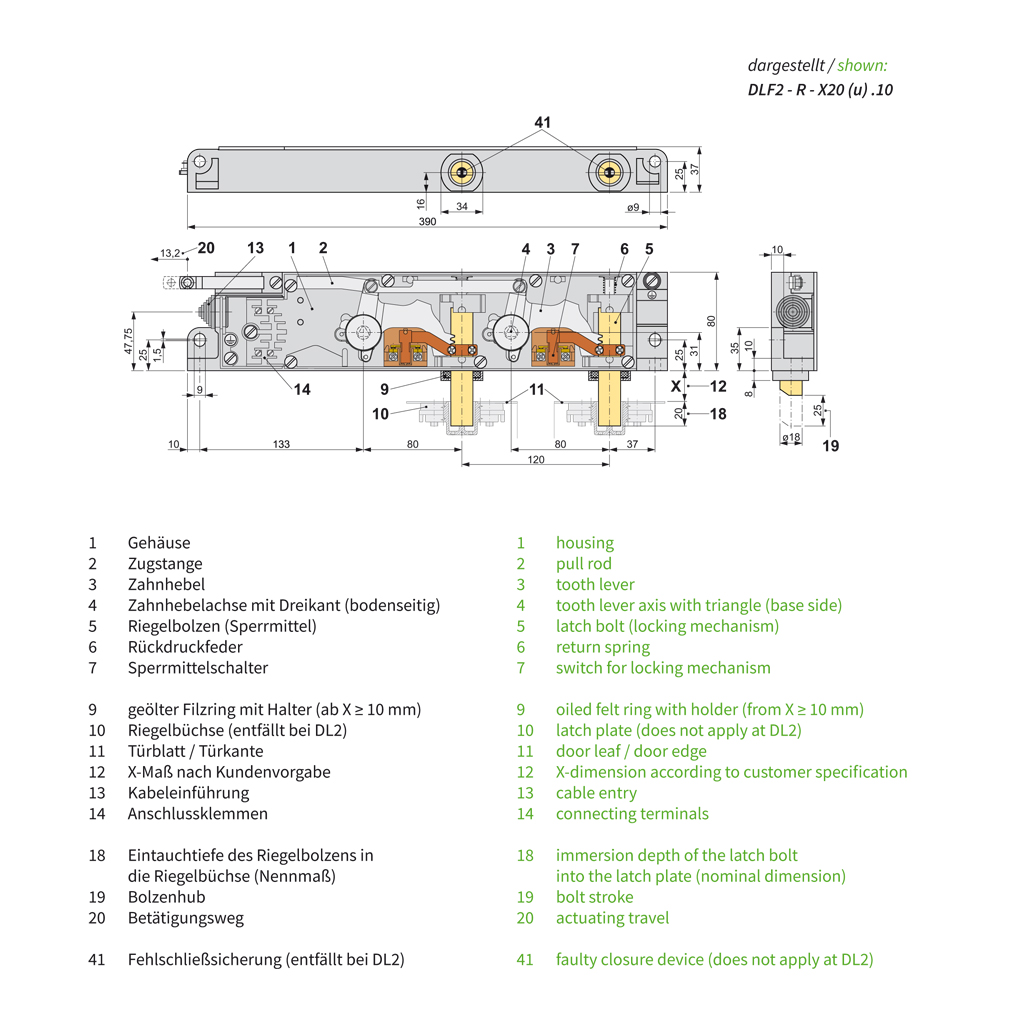

DL(F)2

Standardgerät mit erweitertem Anwendungsbereich

Basisgerät für zweiflügelige Drehtüren, bei der sich beide Riegelbolzen in einem Gehäuse befinden. Auch diese Bauform zeichnet sich durch umfangreiche Kombinationsmöglichkeiten aus. Türverriegelungen vom Typ DL(F)2 werden im Türkämpfer oberhalb der Türen eingesetzt.

DL(F)2

DL(F)2

DL(F)2

Merkmale

Allgemein:

  • Metallgehäuse mit hoher Stabilität
  • Klarsichtdeckel zur optimalen Funktionskontrolle
  • geräuscharm durch Aufsetzpuffer in beiden Richtungen
  • wartungsfrei durch Dauerschmierung mit hochwertigen Schmierstoffen (bis zu -30°C)
  • geölter Filzring am Riegelbolzen zur Schmierung sowie zur Abdichtung gegen Schmutz und Staub (bei X-Maß ≥ 10 mm)
  • zwangsläufige Fehlschließsicherung beim DLF2 für den Einsatz in Personenaufzügen
  • Hilfsschalter als Öffner und/oder Schließer mit zwei galvanisch getrennten Kontakten möglich
  • Kontakte mit massiver Feinsilberauflage für eine zuverlässige Funktion, auch bei niedrigen Spannungen und Strömen
  • umfangreiches Zubehörprogramm

Besonderheiten:

  • zwei Riegelbolzen für doppelflügelige Türen
  • Klemmenblock mit allen elektrischen Anschlüssen
  • optional: getrennteTürschalter zur Überwachung der Schließstellung beider Türflügel
  • reduzierte Verdrahtung durch interne Reihenschaltung der Sperrmittelschalter und der optionalen Türschalter
  • Anschluss für Bowdenzug oder Seilzug zur Betätigung oder Entriegelung verfügbar, z. B.
    Anwendungsfall 1: Entriegelung von der Schachtgrubenleiter (< 1,80 m nach EN 81-20)
    Anwendungsfall 2: versetzter Notentriegelungsdreikant (< 2 m nach EN 81-20)
    Anwendungsfall 3: Betätigung über Bowdenzug als Alternative zur Zugstange
  • kompatibel zu nicht mehr verfügbaren KRONENBERG-Türverriegelungen (TV2, TVL2)

Bestellangaben

Technische Daten

Normen EN 81-20, EN 81-50, EN 60947-5-1
Zulassungen Baumusterprüfbescheinigung:
EU-DL 013 (DLF2) und EU-DL 015 (DL2)
Schaltleistung:
Sperrmittelschalter
Hilfsschalter .9/…
Ui = 250 V,    Ith = 10 A,    Uimp = 4 kV
AC-15: Ue = 230 V    Ie = 2 A,    DC-13: Ue = 200 V    Ie = 2 A
AC-15: Ue = 230 V    Ie = 2 A,    DC-13: Ue = 200 V    Ie = 0,5 A
Kurzschlussfestigkeit T 10 A,    F 16 A
Kontaktwerkstoff Feinsilber
Betätigung:
Betätigungskraft (typisch)
max. Kraft im Ruhezustand
60 N an der Zugstange
6 N an der Zugstange
Anschluss über Schraubklemme max. 2,5 mm²
Schutzart IP40 (IP20 bei .6 und .7)
Umgebungstemperatur -10 °C bis +65 °C (Sonderausführung bis -30 °C)
Gewicht 1320 g bis 1700 g (je nach Ausführung)
