RKMO

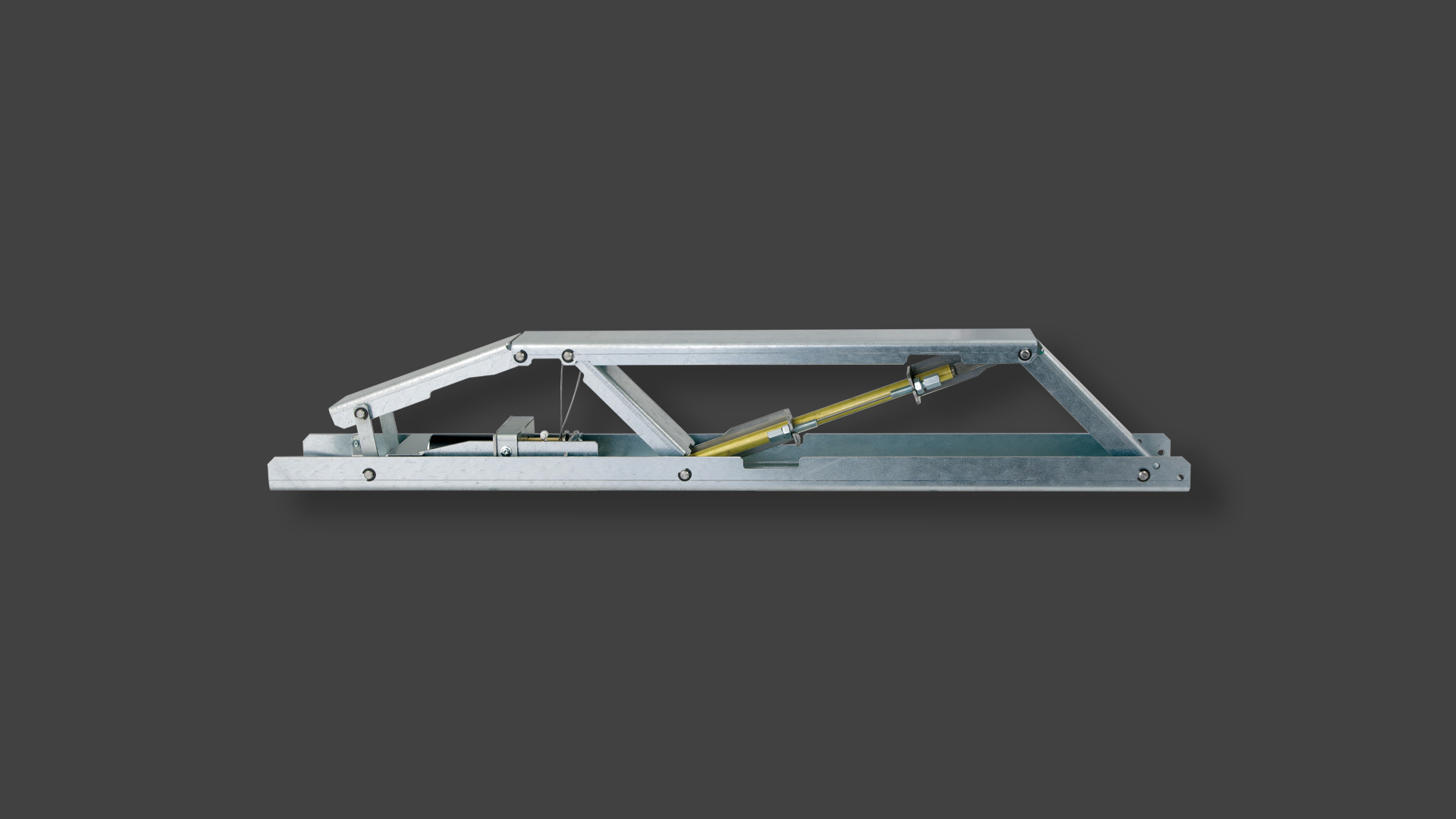

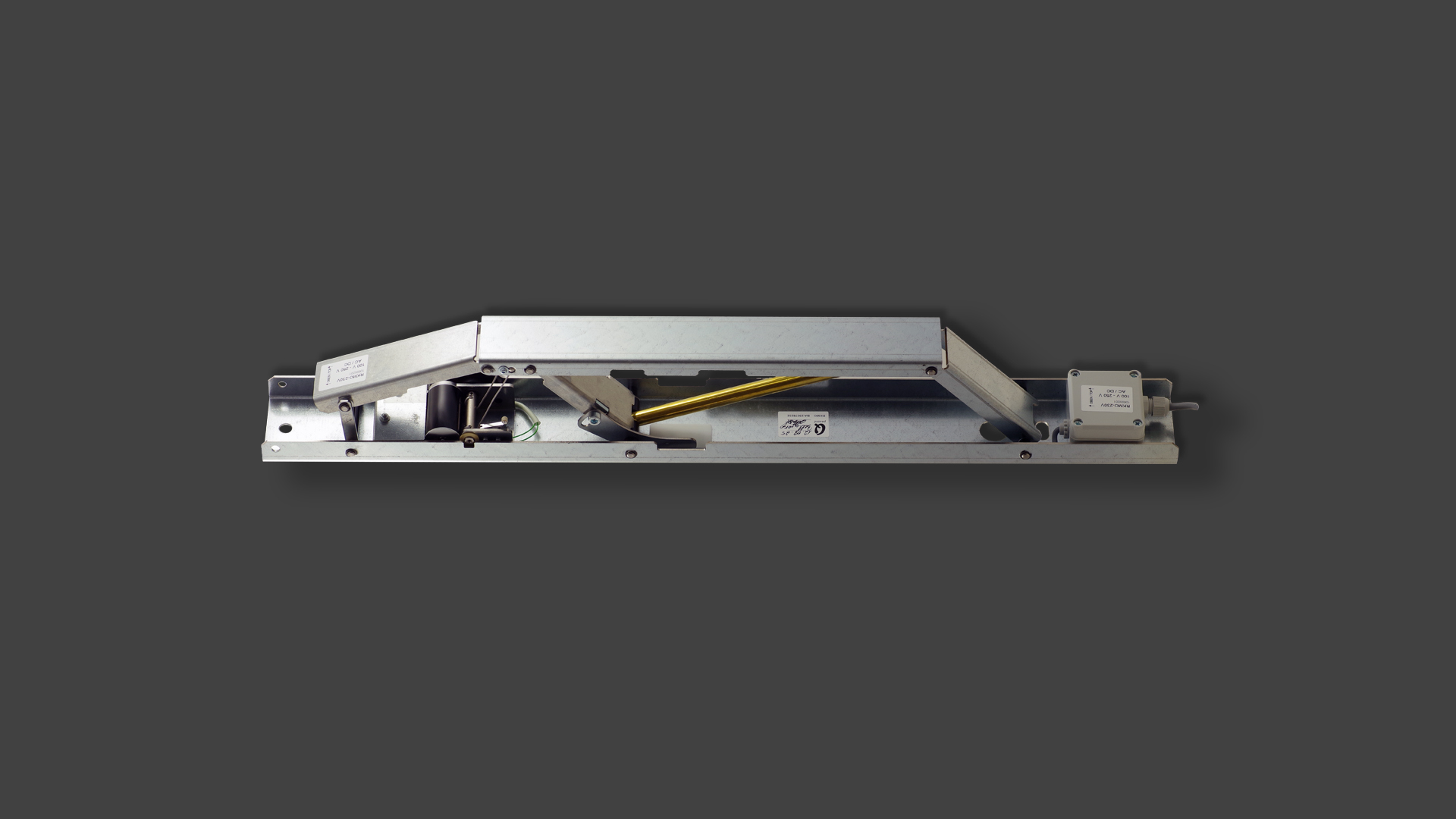

Riegelkurve mit motorischer Betätigung RKMO

Die Riegelkurve RKMO wird motorisch betrieben und überzeugt durch ein kaum wahrnehmbares Geräusch beim Entriegeln und Verriegeln.
Sie ist mit einem 100-250 V DC / AC Weitbereichs-Spannungseingang sowie für 48 V AC / DC, 24 V DC und 24 V AC lieferbar. Diese motorische Riegelkurve zeichnet sich darüber hinaus durch eine geringe Stromaufnahme, hohe Betätigungskraft und großem einstellbaren Hub aus.

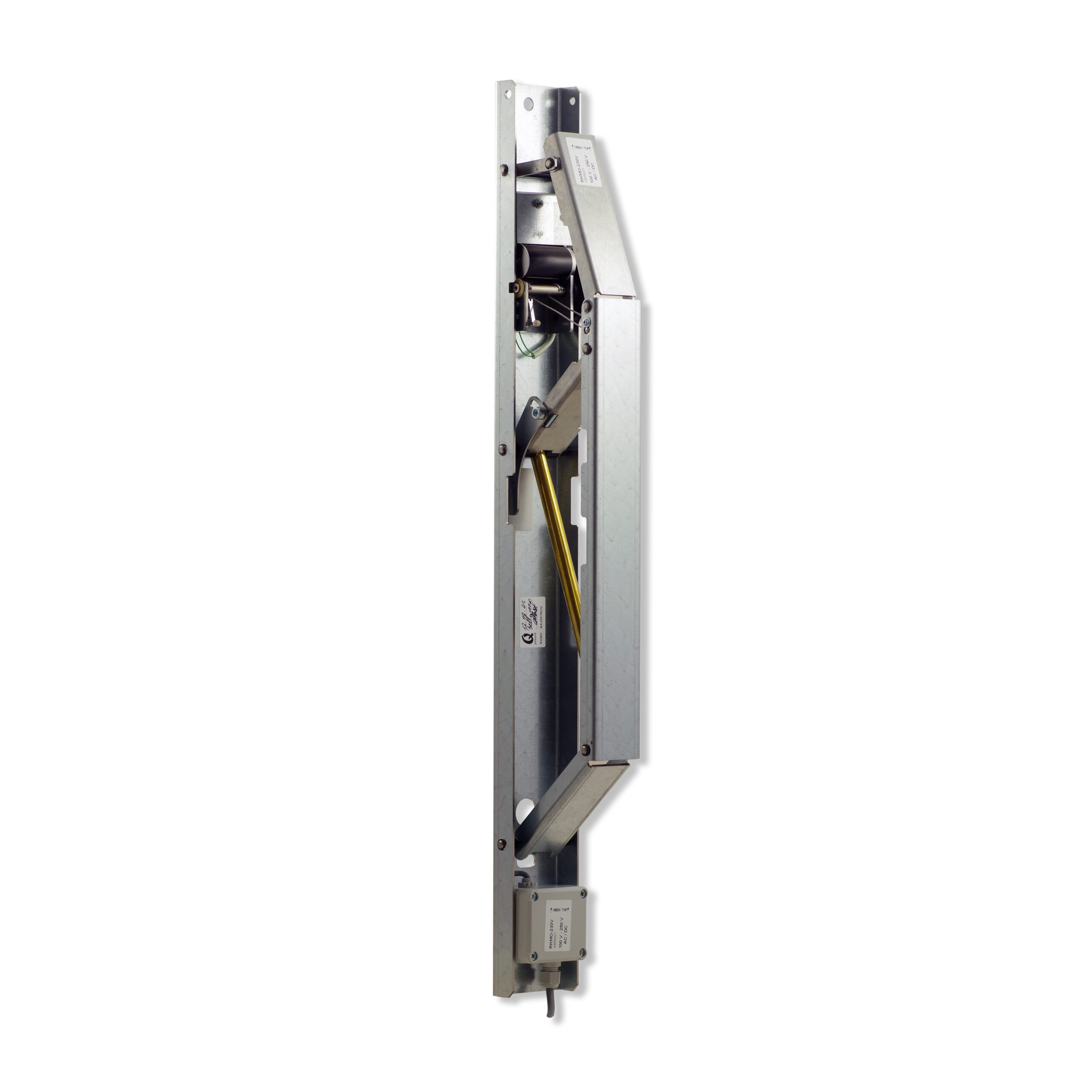

RKMO 24 V, unbestromt

10-20-22-Slider-rkmo-01_unbestromt

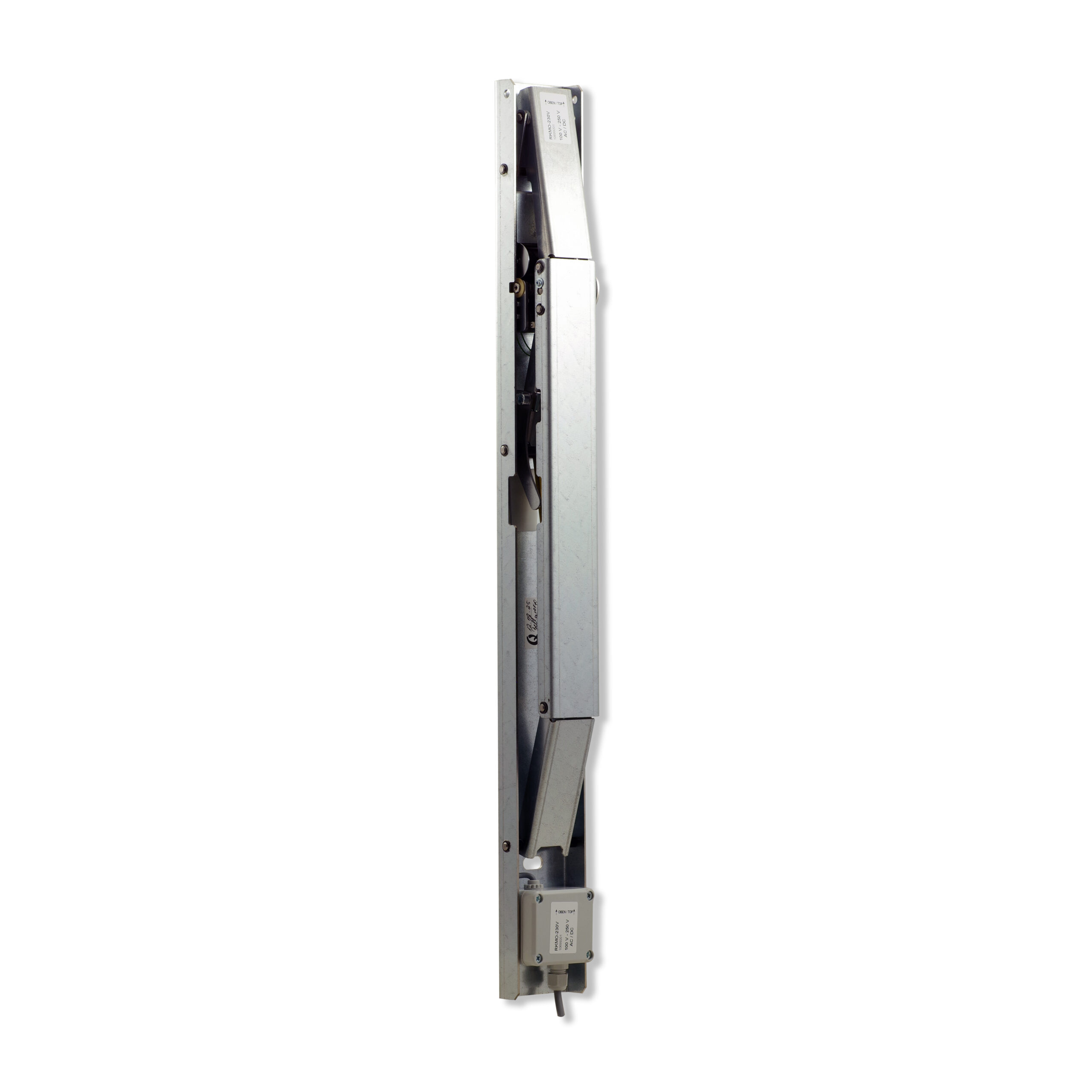

RKMO 24 V, bestromt

10-20-22-Slider-rkmo-02_bestromt

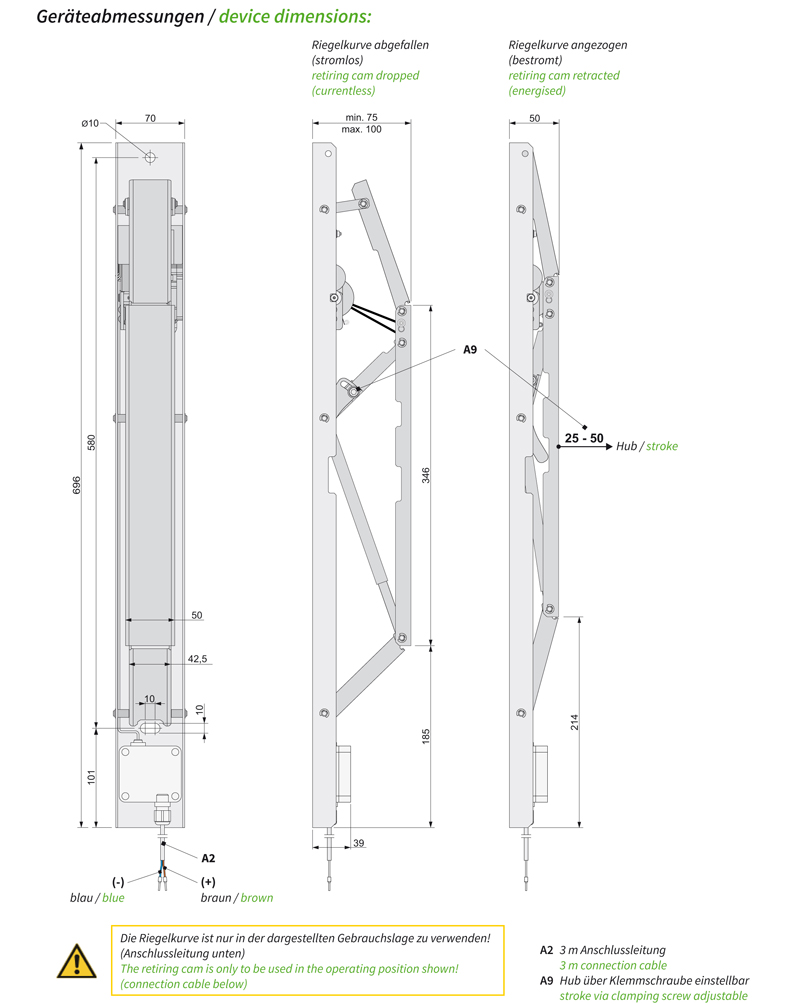

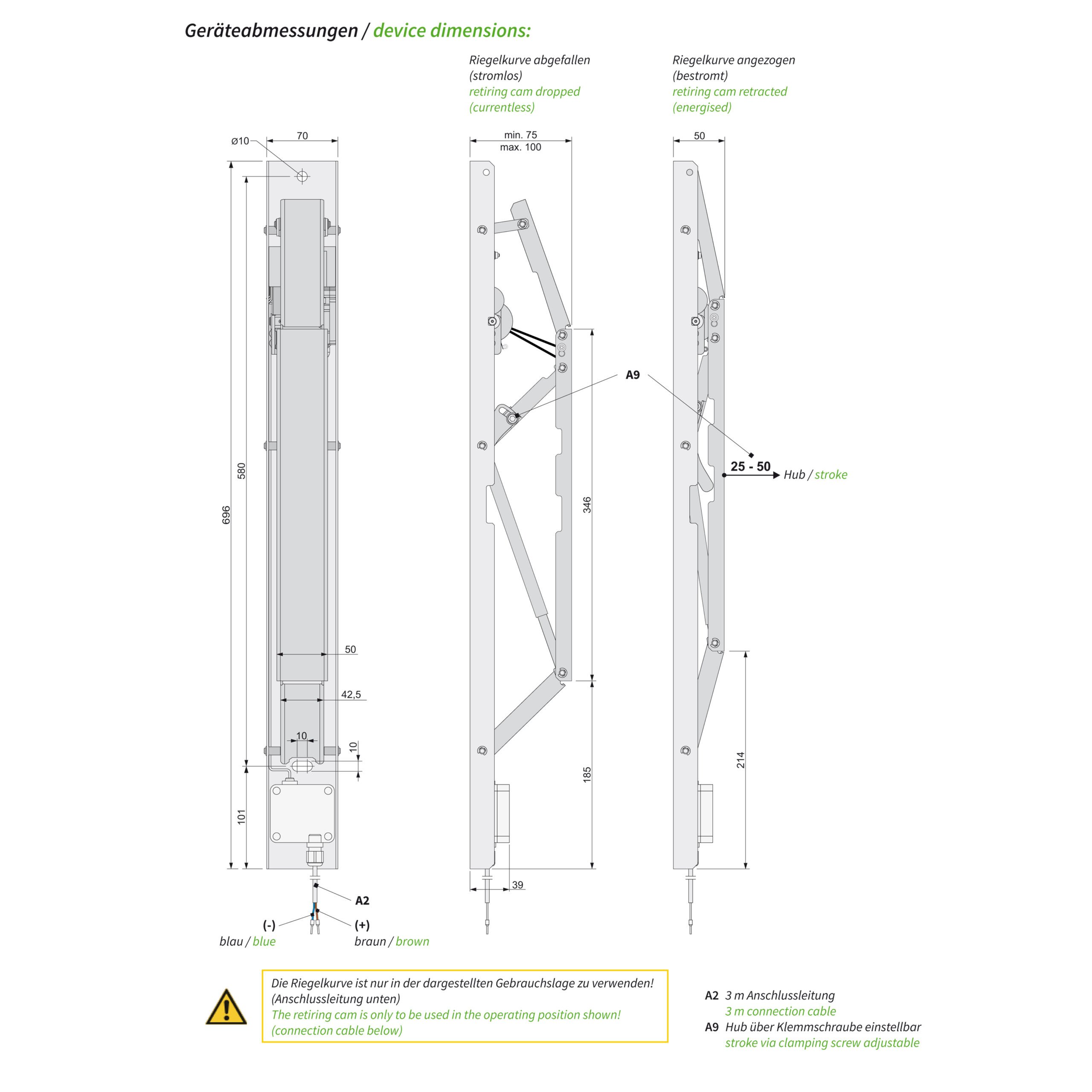

10-20-22-Slider-rkmo-03_dim

RKMO 24 V, unbestromt

10-20-22-Slider-rkmo-01_unbestromt

RKMO 24 V, bestromt

10-20-22-Slider-rkmo-02_bestromt

10-20-22-Slider-rkmo-03_dim

Merkmale:

  • Antrieb mit wartungsfreiem Drehstrommotor
  • hohe Betätigungskraft bis zu 65 N
  • besonders niedrige Bauhöhe von nur 50 mm
  • großer Hub bis zu 50 mm, einstellbar
  • energiesparend durch geringen Strombedarf von nur 0,22 A Haltestrom bei 24 V
  • beliebig lange Einschaltdauer (100 % ED)
  • kaum wahrnehmbares Entriegeln und Verriegeln der Schachttüren durch niedrige Geräuschentwicklung
  • alle Stahlteile verzinkt

Bestellangaben:

Technische Daten:

Einschaltdauer (ED) 100%
Bauhöhe bestromt / angezogen 50 mm
stromlos / abgefallen 75 – 100 mm einstellbar
Hub 25 – 50 mm einstellbar
Betätigungskraft 65 N
Umgebungstemperatur -10 °C bis +45 °C
Gebrauchslage vertikal, Motor oben
RKMO – 230V:
Nennspannung
Eingangsstrom
Anschluss
Schutzart
Gewicht
100 V bis 250 V AC oder DC (gleichgerichtete Wechselspannung)
max. 0,4 A bei 230 V AC
3 m Anschlussleitung, 2 x 1 mm²
IP20, schutzisoliert
2,9 kg
RKMO – 48V:
Nennspannung
zulässiger Spannungsbereich
maximale Spitzenspannung
Anzugs- / Haltestrom
Anschluss
Schutzart
Gewicht
48 V AC oder DC
30 V bis 55 V AC oder DC
80 V
0,7 A / 0,15 A
3 m Anschlussleitung, 2 x 0,25 mm²
IP40
2,9 kg
RKMO – 24DC:
Nennspannung
zulässiger Spannungsbereich
maximale Spitzenspannung
Anzugs- / Haltestrom
Anschluss
Schutzart
Gewicht
24 V DC stabilisiert / geregelt
21 V bis 30 V
36 V
1 A / 0,25 A
2 m Anschlussleitung, 2 x 0,25 mm²
IP00 (Schutzkleinspannung)
2,7 kg
RKMO – 24AC:
Nennspannung
zulässiger Spannungsbereich
maximale Spitzenspannung
Anzugs- / Haltestrom
Anschluss
Schutzart
Gewicht
24 V AC
22 V – 30 V AC oder DC (pulsierend bzw. AC gleichgerichtet)
43 V
1 A / 0,22 A
3 m Anschlussleitung, 2 x 1 mm²
IP40 (Schutzkleinspannung)
2,9 kg
