HZ

Sperrmittelschalter mit Hakenriegel

Der Sperrmittelschalter für Hakenriegel HZ ist ein Sicherheitsschalter mit Zwangsbetätigung und wird vorzugsweise zur Überwachung der Sperrung des Hakenriegels an automatischen Türen eingesetzt. Der Schalter verkraftet auch Längsbewegungen bei kleinem Schwenkradius des Hakenriegels.

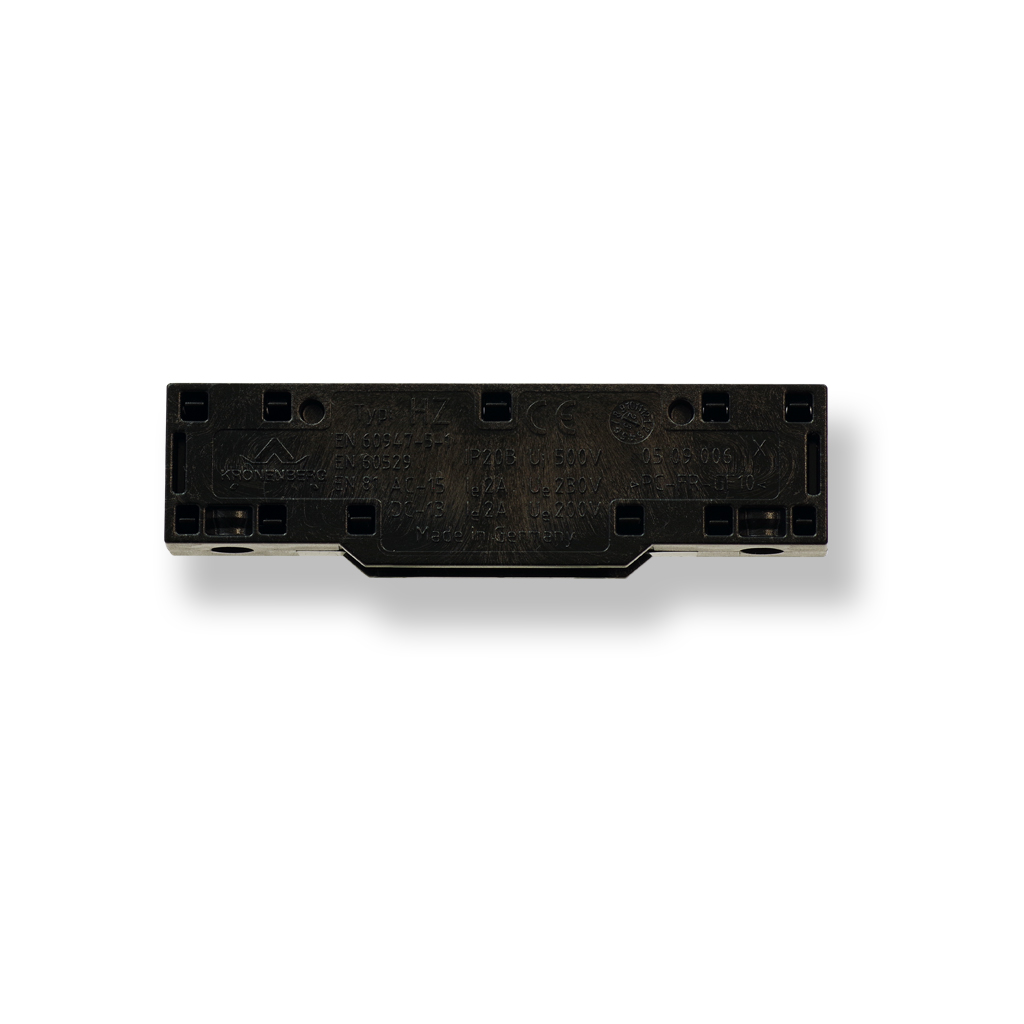

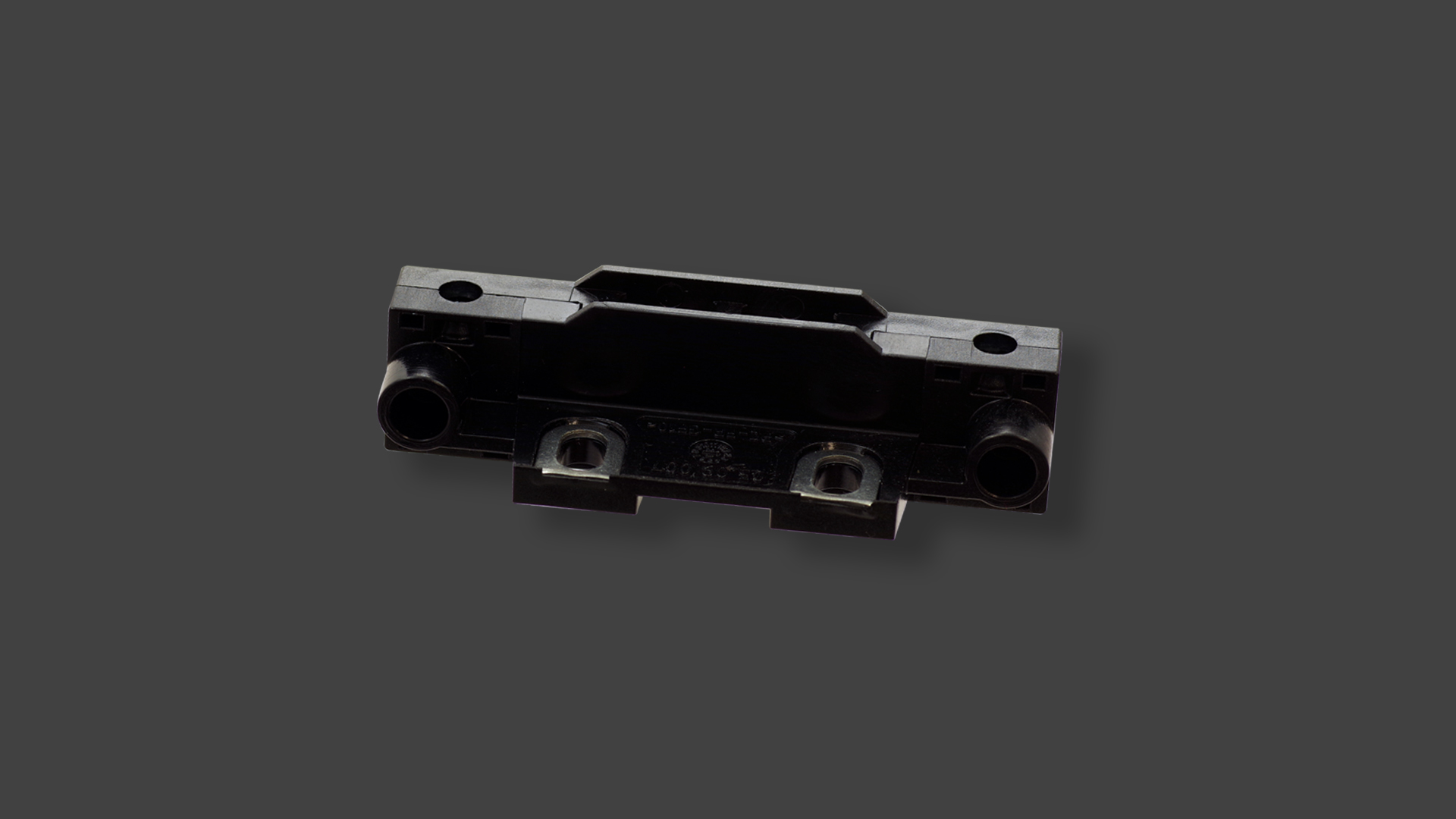

Sperrmittelschalter HZ

Kontaktbrücken PZ18 / PZ21

Abmessungen HZ

Schaltweg HZ

Merkmale

  • Sicherheitsschalter mit Zwangsbetätigung
  • Gehäuse aus Thermoplast, selbstverlöschend
  • großzügiger Einlauf bei kleinem Schwenkradius am Hakenriegel
  • hohe Kontaktsicherheit durch Selbstreinigung
  • geräuscharme Funktionsweise
  • Befestigungsunterlagen aus Metall zur sicheren Befestigung
  • optional mit UL-Kennzeichnung

Bestellangaben

Technische Daten

Normen EN 81-20, EN 81-50, EN 60947-5-1
Schaltleistung Ui = 500 V Ith = 10 A Uimp = 4 kV
AC-15: Ue = 230 V Ie = 2 A DC-13: Ue = 200 V Ie = 2 A
Kurzschlussfestigkeit T10 A F 16 A
Kontaktwerkstoff Feinsilber
Betätigungskraft 1,6 N
Anschluss über Schraubklemme max. 2,5 mm², unverlierbar
Schutzart IP20
Umgebungstemperatur -30 °C bis +80 °C
Einbaulage beliebig
Gewicht 26 g
