NE-11-EX
Dreikantbetätigung zur Entriegelung über Bowdenzug, mit Überwachung, EX
Die Dreikant- Notentriegelungseinheiten Typ NE sind für die Realisierung einer Notentriegelung an einer gut zugänglichen Stelle vorgesehen. Sie betätigen die an der Verriegelung angebrachten Seil- bzw. Bowdenzüge. Sie eignen sich auch zur Nachrüstung bestehender Anlagen zur Erhöhung der Sicherheit auf Stand der Technik.
Bei der Ausführung NE-11-EX wird der Dreikant mit einem EX-geschützten Überwachungsschalter überwacht, um in explosionsgefährdeten Umgebungen bei Schächten mit unzureichenden Schutzräumen die Notentriegelung zu detektieren. Diese Ausführung hat eine niedrige Höhe.
NE-11-EX, Ausführung links
NE-11-EX, Ausführung rechts

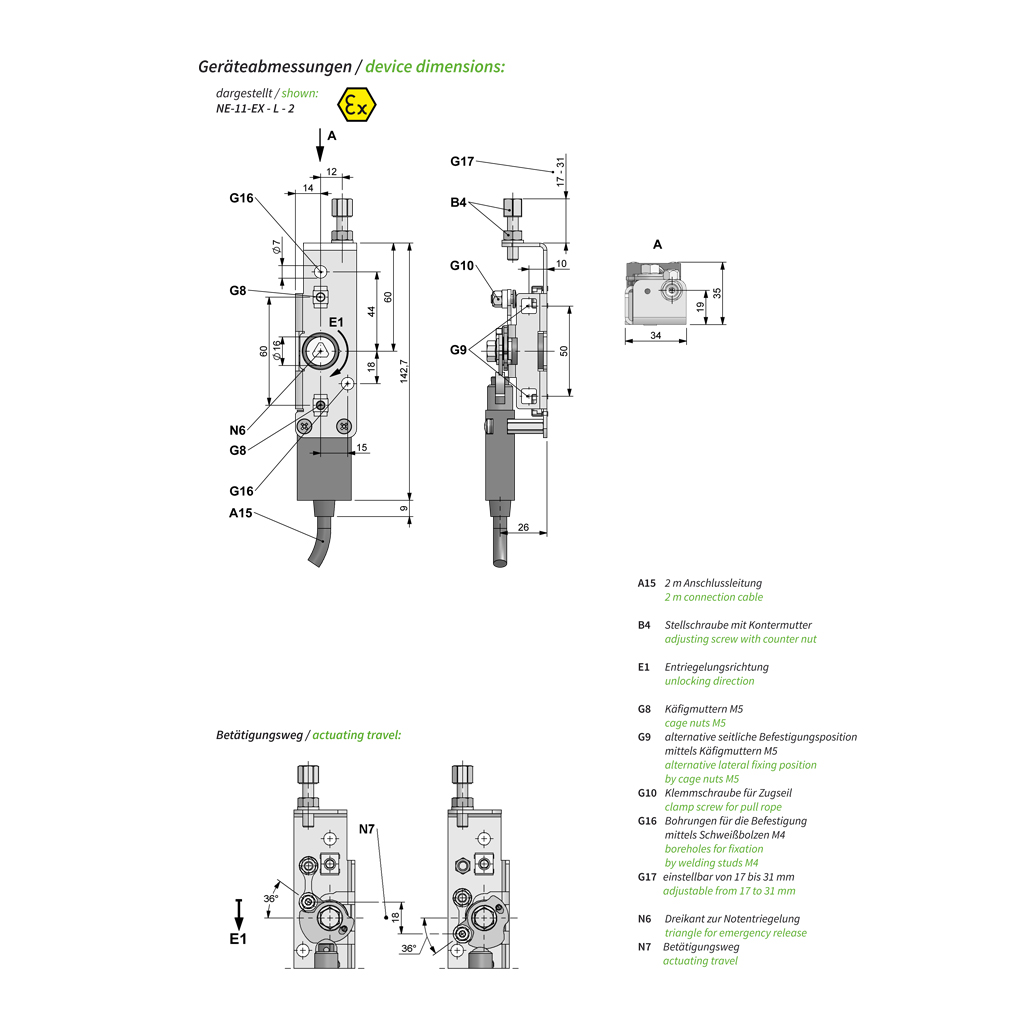

Abmessungen NE-11-EX
Prinzipdarstellung
Merkmale
- Dreikantbetätigung für eine Notentriegelung von Aufzugtüren
über Bowdenzug, vorzugsweise für Türverriegelungen mit Notentriegelung .14
oder mit Bowdenzugbefestigungskit KIT.14 - ermöglicht eine Entriegelung aus der Etage oder von
der Grubenleiter aus, innerhalb der geforderten Grenzwerte nach EN 81-20 - Ausführung mit Überwachungsschalter in Schutzart IP65 und
EX-Ausführung, inkl. 2 m Anschlussleitung - Stellschraube zur Einstellung / Nachstellung des Bowdenzuges
- robuste Metallausführung der Mechanik
- Befestigungsmöglichkeiten über Käfigmuttern oder Bohrungen für Schweißbolzen
- Ausführung links (Standard) oder rechts lieferbar
Bestellangaben
Technische Daten
| Drahtseildurchmesser: | max. 1,5 mm |
| Schaltleistung: | Ui = 250 V, Ith = 10 A, Uimp = 4 kV |
| AC-15: Ue = 230 V Ie = 6 A, DC-13: Ue = 220 V Ie = 0,25 A) | |
| Anschluss | 2 m Anschlussleitung H05VV-F, 4 x 0,75 mm² (optional 10 m) |
| Betätigungsweg | 18 mm |
| Schutzart | IP65 |
| Gewicht | 360 g |
