MBF
Magnetschalter, Blockform mit Flachstecker
Der mit einem Reedkontakt ausgestattete Magnetschalter wird durch Annäherung eines Dauermagneten geschaltet. Der von Schutzgas umschlossene Kontakt meldet zuverlässig die Position von bewegten Teilen. In bistabiler Ausführung wirkt er rastend und bleibt in der Schaltstellung, bis der Magnet in umgekehrter Richtung vorbeifährt. Der blockförmige Typ MBF mit Flachsteckeranschluss kann ohne gegenseitige Beeinflussung abstandslos nebeneinander montiert werden.

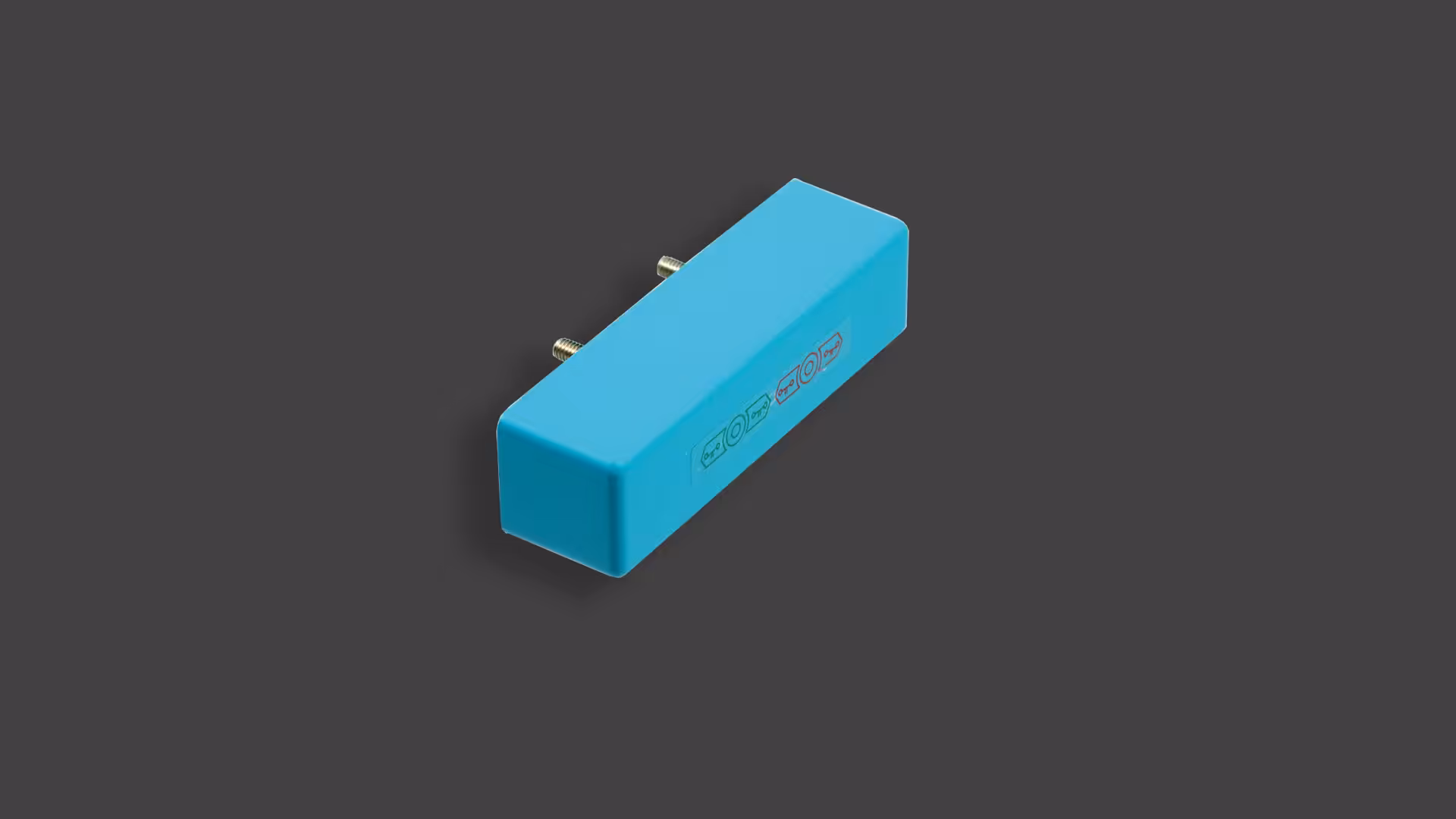

Magnetschalter MBF

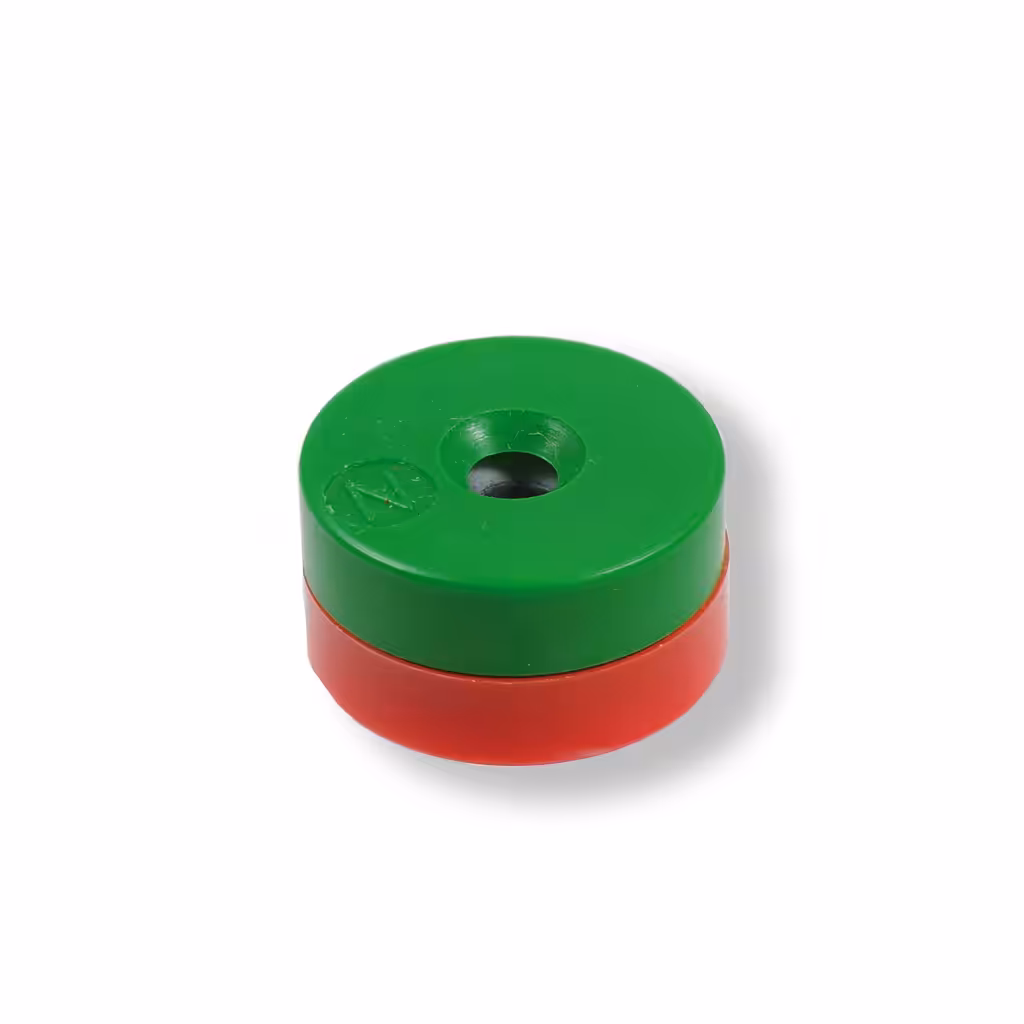

Magnet MR10R
Abmessungen MBF

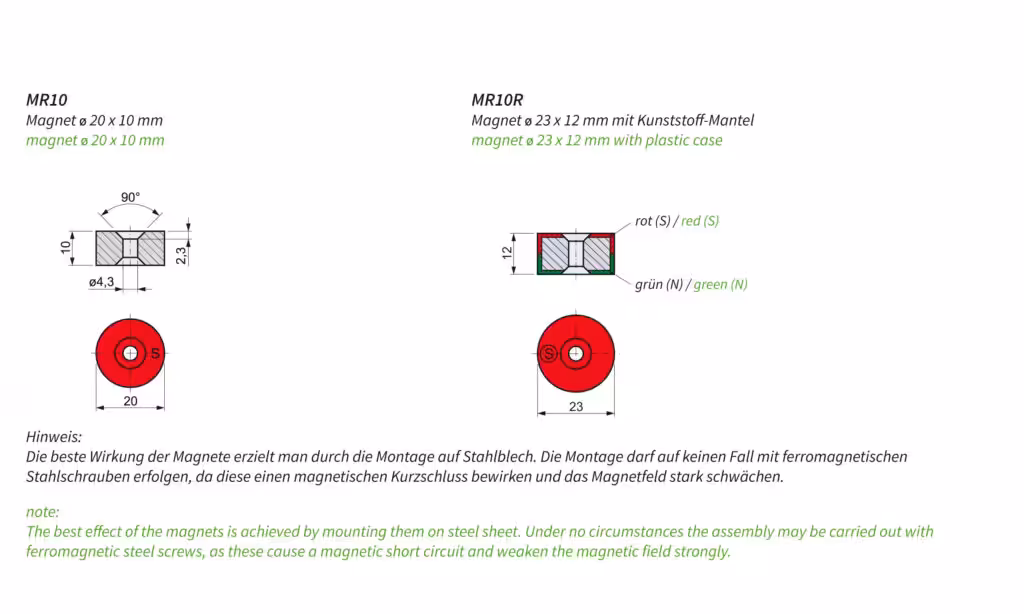

Abmessungen MR10R
Merkmale
- Anschluss über Flachstecker 4,8 mm
- M4 – Gewindestifte zur Befestigung
- hohe Kontaktsicherheit durch Reedkontakt in Schutzgasatmosphäre
- geräuscharmer Betrieb
- Ausführung mit LED lieferbar
- bistabile Ausführung lieferbar (rastend)
- anreihbar durch magnetische Abschirmung
Bestellangaben
Technische Daten
| Kontaktwerkstoff | Eisen / Nickel mit Rhodium | |
| Anschluss | Flachstecker, Größe 4,8 x 0,5 mm | |
| Schutzart | IP00 | |
| Umgebungstemperatur | -25 °C bis +80 °C | |
| Gewicht | 60 g | |
| MBF: Schaltleistung max. Schaltspannung max. (AC/DC) Schaltstrom max. Einschaltzeit Rückfallzeit Schaltfrequenz max. |
– BI 120 VA / W 230 V 2,5 A 3,5 ms 0,2 ms 100 Hz |
-BI-LED 80 VA / W 230 V 0,8 A 3,5 ms 0,2 ms 100 Hz |
