HZS

Türschalter mit stirnseitiger Betätigung

Der Türschalter HZS ist ein Sicherheitsschalter mit Zwangsbetätigung und wird zur Überwachung der Schließstellung von Aufzugstüren eingesetzt bzw. als Sperrmittelschalter bei automatischen Türen.

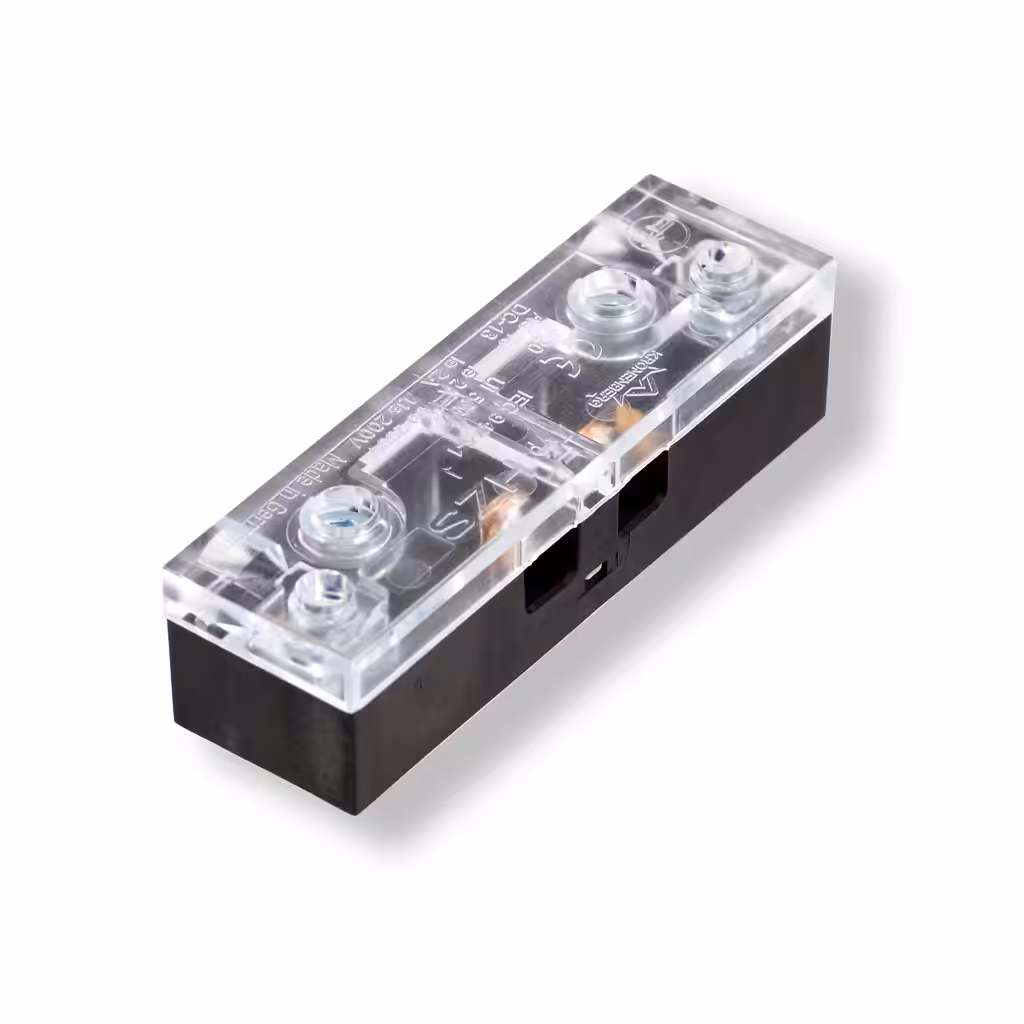

Türschalter HZS

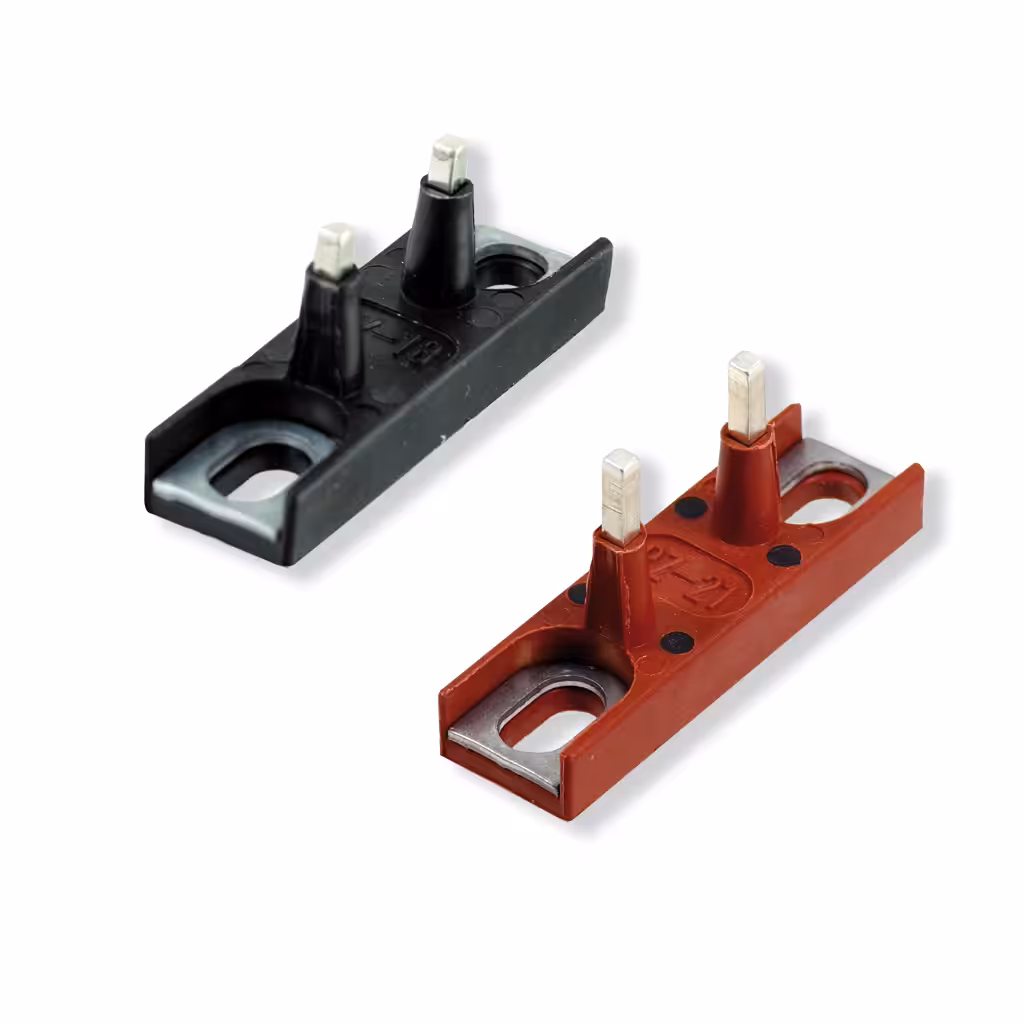

Kontaktbrücken PZ18 / PZ21

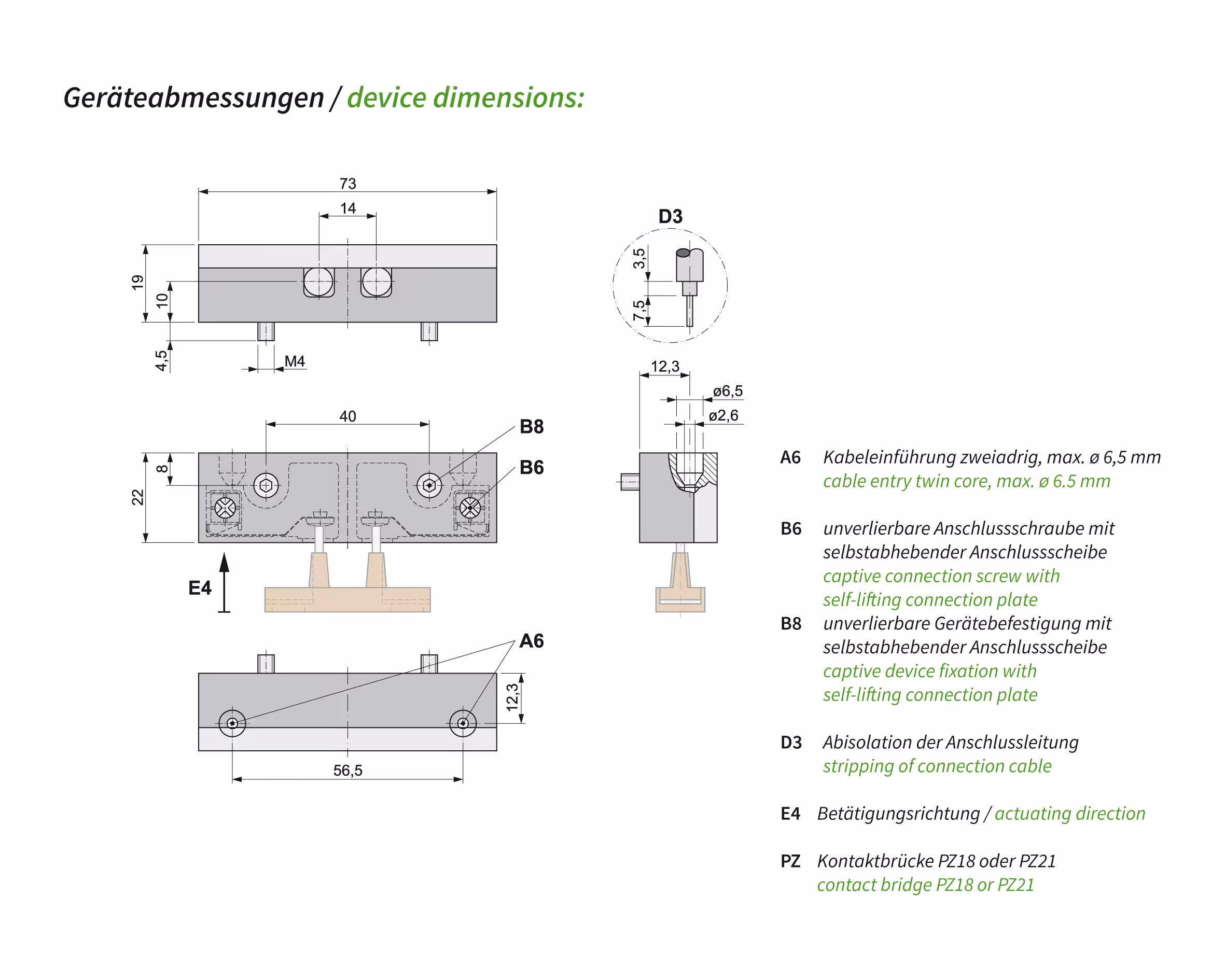

Abmessungen HZS

Schaltweg HZS

Merkmale

  • Sicherheitsschalter mit Zwangsbetätigung
  • Gehäuse aus Thermoplast, selbstverlöschend
  • sichtbare Kontakte durch Klarsichtdeckel
  • hohe Kontaktsicherheit durch Selbstreinigung
  • integrierte Befestigungsschrauben, unverlierbar

Bestellangaben

Technische Daten

Normen EN 81-20, EN 81-50, EN 60947-5-1
Schaltleistung Ui = 500 V Ith = 10 A Uimp = 4 kV
AC-15: Ue = 230 V Ie = 2 A DC-13: Ue = 200 V Ie = 2 A
Kurzschlussfestigkeit T10 A F 16 A
Kontaktwerkstoff Feinsilber
Betätigungskraft 1,8 N
Anschluss über Schraubklemme max. 2,5 mm², unverlierbar
Schutzart IP20
Umgebungstemperatur -30 °C bis +80 °C
Einbaulage beliebig
Gewicht 26 g
