US

Umgehungsschalter mit drei Raststellungen

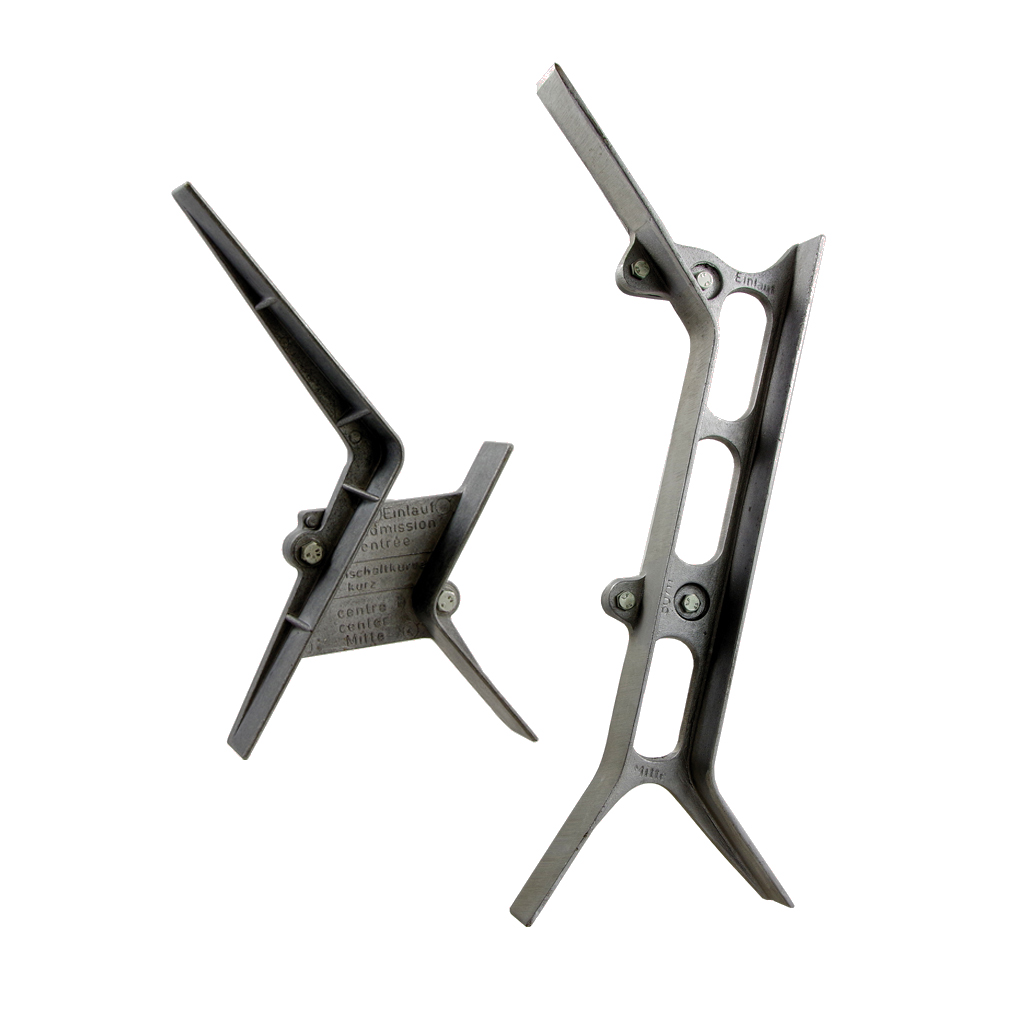

Der Schachtumschalter US hat die Eigenschaften eines Sicherheitsschalters mit Zwangsbetätigung. Er besitzt drei Schaltstellungen mit Rastungen und verbleibt daher in der jeweilig zuletzt eingenommenen Position. Er wird vorzugsweise als robuster Etagenschalter eingesetzt und signalisiert, ob sich die Kabine oberhalb, unterhalb oder innerhalb der jeweiligen Etage befindet. Die Betätigung erfolgt am Rollenhebel über Umschaltkurven.

US

US

Merkmale

  • rastet in drei Stellungen ein
  • robustes Metallgehäuse
  • Klarsichtdeckel zur optimalen Funktionskontrolle
  • großzügiger Anschlussraum
  • geräuscharme Funktionsweise
  • einfache Justage durch viele Verstellmöglichkeiten
  • zwangsgeführte Öffnerkontakte
  • Sonderausführung mit bis zu acht Kontaktpaaren in fast beliebiger Schaltung (Abwicklung)

Bestellangaben

Technische Daten

Normen EN 81-20, EN 81-50, EN 60947-5-1
Schaltleistung Ui = 500 V Ith = 6 A Uimp = 4 kV
AC-15: Ue = 230 V Ie = 6 A DC-13: Ue = 200 V Ie = 0,3 A
Kurzschlussfestigkeit T10 A F 16 A
Kontaktwerkstoff Feinsilber
Betätigungs- / Rückstellkraft 0,65 N (rastend)
Anschluss über Schlitzmutter max. 2,5 mm², Kabeleinführung 2x M20x1,5
Schutzart IP40
Umgebungstemperatur -30 °C bis +80 °C
Einbaulage beliebig
Gewicht 820 g
