CL(F)MO-UL

Flachstes Gerät mit elektromotorischer Betätigung und UL-Zulassung

Der CL(F)MO-UL hat eine geringe Bauhöhe und wird mit einem integrierten Elektromotor entriegelt. Der energiesparende Motor verfügt über eine hohe Anzugskraft und arbeitet nahezu geräuschlos. Die Verriegelung ist UL zugelassen für den Einsatz in Homelifts auf dem nordamerikanischen Markt.

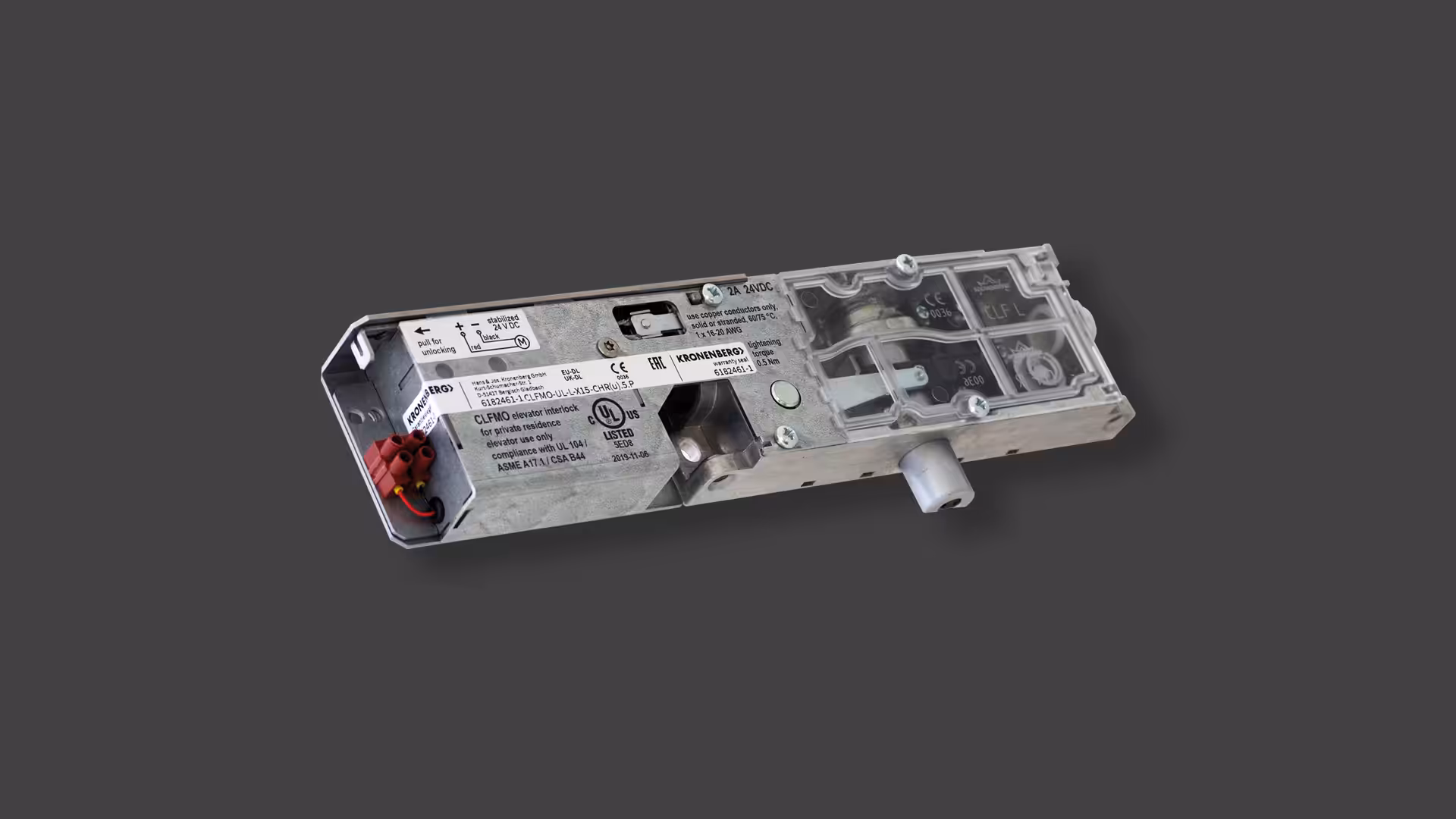

Türverriegelung CLFMO-UL-L-X15(u)

Türverriegelung CLFMO-UL-L-X15(u)

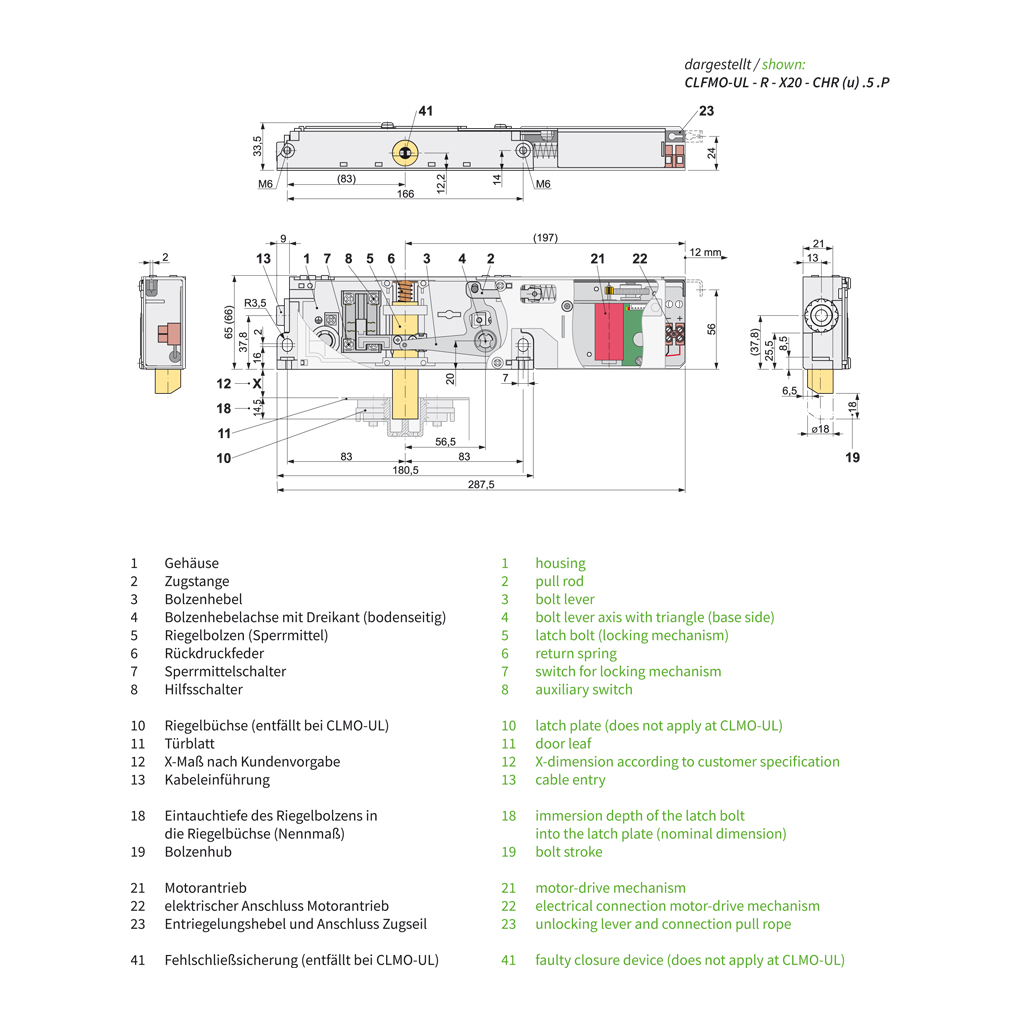

Abmessungen CLFMO-UL-R-X20(u)

Merkmale

Allgemein:

  • Metallgehäuse mit hoher Stabilität
  • geräuscharm durch Aufsetzpuffer in beiden Richtungen
  • wartungsfrei durch Dauerschmierung mit hochwertigen Schmierstoffen
  • zwangsläufige Fehlschließsicherung beim CLFMO für den Einsatz in Personenaufzügen
  • Kontakte mit Feinsilberauflage für eine zuverlässige Funktion, auch bei niedrigen Spannungen und Strömen
  • umfangreiches Zubehörprogramm

Besonderheiten:

  • Europäische- und UL-Zulassung für Nordamerika
  • integrierte Betätigung durch wartungsfreien, geräuscharmen Drehstrommotor und gebremstes Abfallen des Bolzens
  • patentrechtlich geschützt durch Gbm DE 20 2015 105 331 und durch Patent EP 3 153 454 B1, validiert in DE / FR / IT / ES
  • geringer Anzugsstrom (< 1 A bei 24 V)
  • automatisches Umschalten auf reduzierten Haltestrom (0,2 A), energiesparend
  • auch bei kurzzeitig blockiertem Bolzen (Fehlbedienung) sicheres Entriegeln durch Positionsüberwachung
  • Statusanzeige über farbige LED‘s
  • symmetrische Befestigungsmaße und dazu mittig angeordneter Riegelbolzen
  • geringe Bauhöhe
  • reduzierter Bolzenhub
  • integrierter Hilfsschalter (stets vorhanden)
  • optional: patentierte Überwachung der bodenseitigen Notentriegelung mit zwangsöffnendem Sicherheitsschalter (EN 81-21)
  • gleiche Position des Notentriegelungsdreikants auch indirekt mit Überwachung
  • Hebel zur Selbstbefreiung (Handbetätigung) aus dem Schacht sowie Vorbereitung für externen Seilzug stets vorhanden

Bestellangaben

Technische Daten

Für Nordamerika:
Normen UL 104, ASME A17.1 und CSA B44
Zulassungen UL 20191113-SA34041 für die Verwendung in Homelifts
Schaltleistung 2 A / 24 V DC
Anschluss über Schraubklemme 16-20 AWG Kupferkabel
Für Europa:
Normen EN 81-20, EN 81-50, EN 81-21, EN 60947-5-1
Zulassungen Baumusterprüfbescheinigung:
EU-DL 811 (CLFMO) und EU-DL 812 (CLMO)
Schaltleistung:
Sperrmittelschalter
Überwachungsschalter
Hilfsschalter
Ui = 250 V Ith = 10 A Uimp = 4 kV
AC-15: Ue = 230 V Ie = 2 A DC-13: Ue = 200 V Ie = 1 A
AC-15: Ue = 230 V Ie = 2 A DC-13: Ue = 200 V Ie = 2 A
AC-15: Ue = 230 V Ie = 2 A DC-13: Ue = 200 V Ie = 1 A
Anschluss über Schraubklemme max. 1,5 mm²
Allgemein:
Kurzschlussfestigkeit T 10 A F 16 A
Kontaktmaterial Feinsilber
Antrieb des Riegelbolzens:
Betriebsspannung
Anzugsstrom / -zeit (typisch)
Haltestrom
24 V DC (-10% / +25%) geregelt
0,85 A / < 0,5 s
0,2 A
Kabeleinführung M20x1,5 mit Würgenippel
Schutzart IP40
Umgebungstemperatur -10 °C bis +45 °C
Gewicht 950 g bis 1100 g (je nach Ausführung)
