NE-02-IP67
Dreikantbetätigung zur Entriegelung über Bowdenzug, mit Überwachung, IP67
Die Dreikant- Notentriegelungseinheiten Typ NE sind für die Realisierung einer Notentriegelung an einer gut zugänglichen Stelle vorgesehen. Sie betätigen die an der Verriegelung angebrachten Seil- bzw. Bowdenzüge. Sie eignen sich auch zur Nachrüstung bestehender Anlagen zur Erhöhung der Sicherheit auf Stand der Technik.
Bei der Ausführung NE-02-IP67 wird der Dreikant mit einem Sicherheitsschalter in Schutzart IP65 überwacht, um bei Schächten mit unzureichenden Schutzräumen die Notentriegelung zu melden.

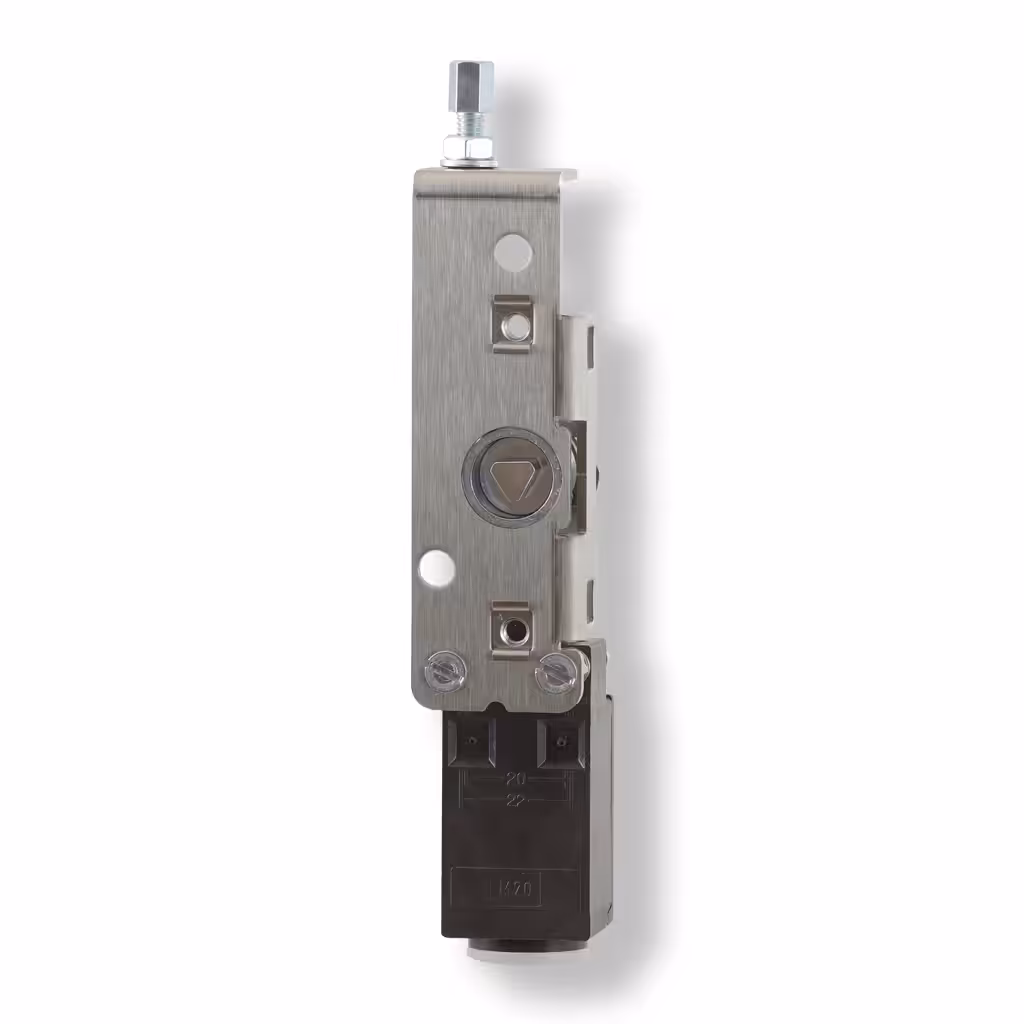

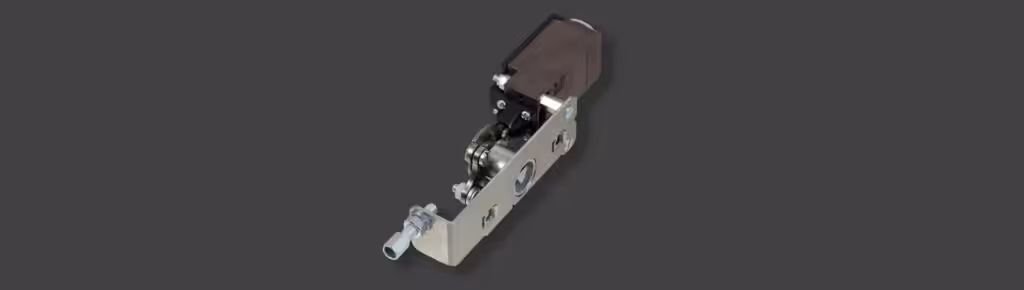

NE-02-IP67, linke Ausführung
NE-02-IP67, rechte Ausführung
Abmessungen NE-02-IP67

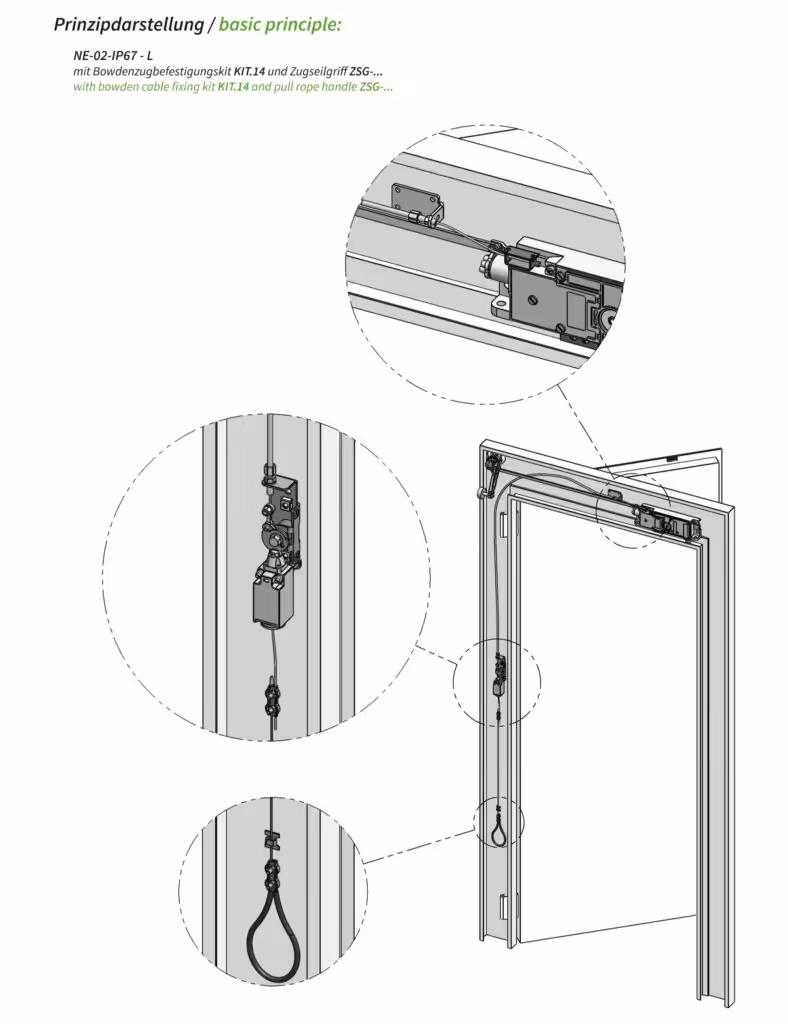

Prinzipdarstellung
Merkmale
- Dreikantbetätigung für eine Notentriegelung von Aufzugtüren
über Bowdenzug, vorzugsweise für Türverriegelungen mit Notentriegelung .14
oder mit Bowdenzugbefestigungskit KIT.14 - ermöglicht eine Entriegelung aus der Etage oder von
der Grubenleiter aus, innerhalb der geforderten Grenzwerte nach EN 81-20 - Ausführung mit Überwachungsschalter in Schutzart IP67
- Stellschraube zur Einstellung / Nachstellung des Bowdenzuges
- robuste Metallausführung der Mechanik
- Befestigungsmöglichkeiten über Käfigmuttern oder Bohrungen für Schweißbolzen
- Ausführung links (Standard) oder rechts lieferbar
Bestellangaben
Technische Daten
| Drahtseil – Durchmesser | max. 1.5 mm |
| Schaltleistung: | Ui = 500 V lth = 10 A Uimp = 6 kV AC-15: Ue = 240 V Ie = 4 A DC-13: Ue = 24 V Ie = 1.0 A |
| Anschluss | über Schraubklemme max. 2,5 mm², Kabeleinführung M20x1,5 |
| Betätigungsweg | 18 mm |
| Schutzart | IP65, IP67 |
| Gewicht | 212 g |
