BL-V

Riegelbüchse mit Höhenverstellung und großem Bolzenspiel

Insbesondere für Türverriegelungen welche in rauen Industrieumgebungen eingesetzt werden, haben wir die höhenverstellbare
Riegelbüchse BL-V mit großem Bolzenspiel entwickelt. Damit können Ungenauigkeiten durch Wärmeausdehnung oder Verzug
der Tür besser kompensiert werden.

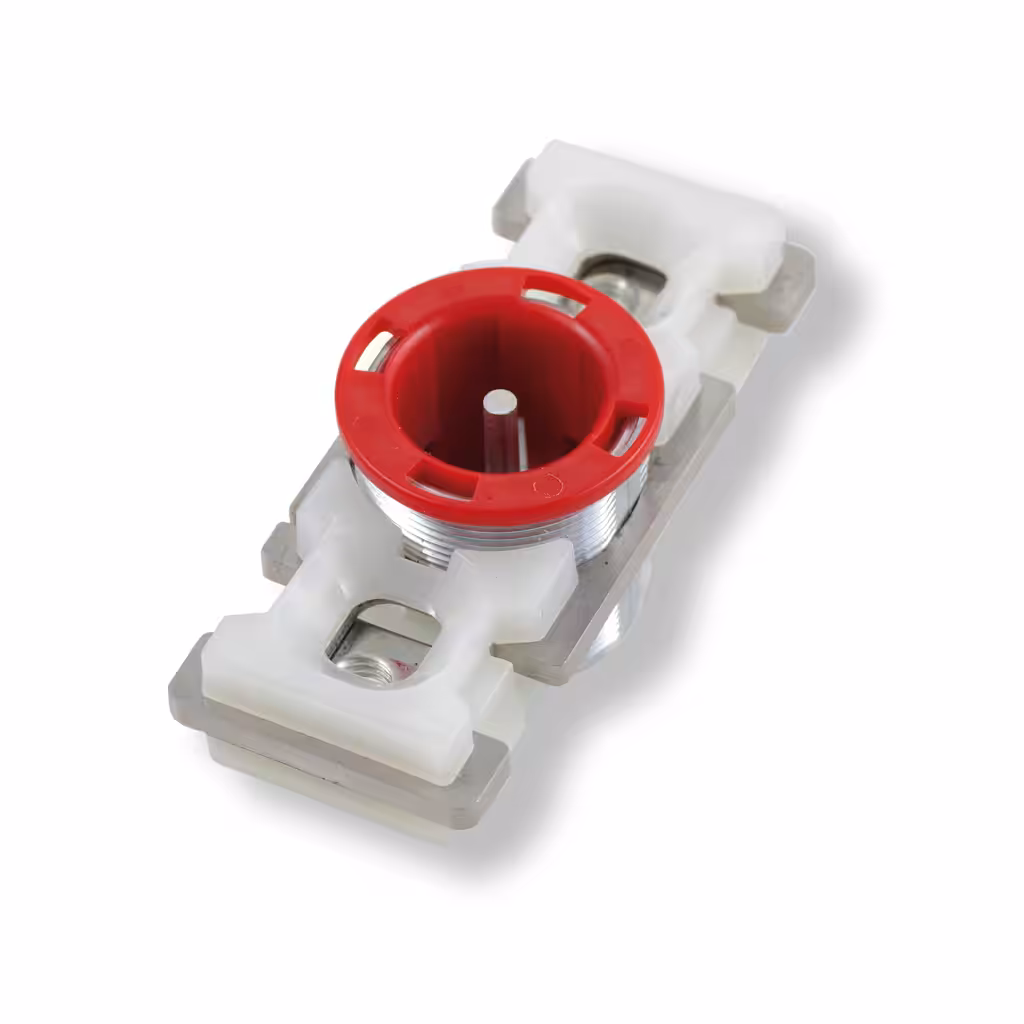

Riegelbüchse BL-V

Riegelbüchse BL-V

Abmessungen BL-V

Abmessungen BL-V

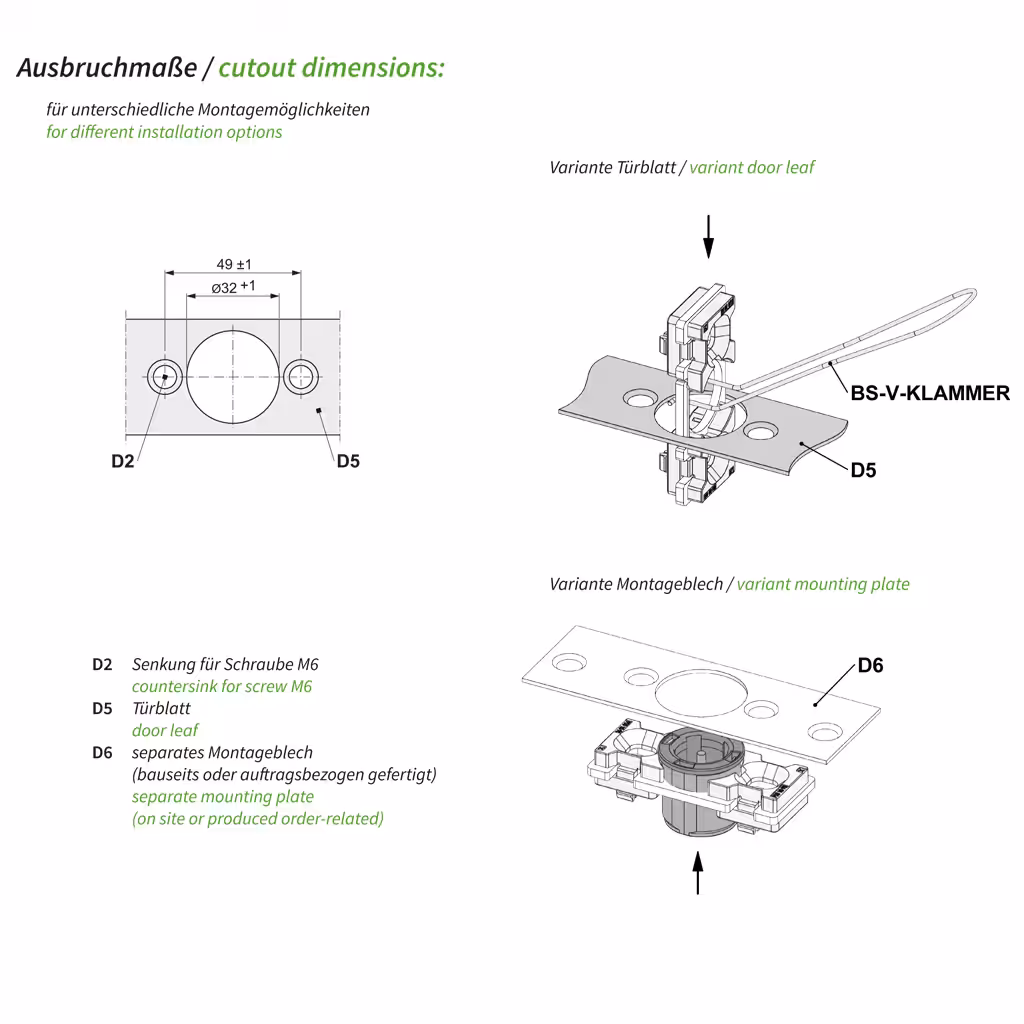

Montage im Idealfall

Montage im Idealfall

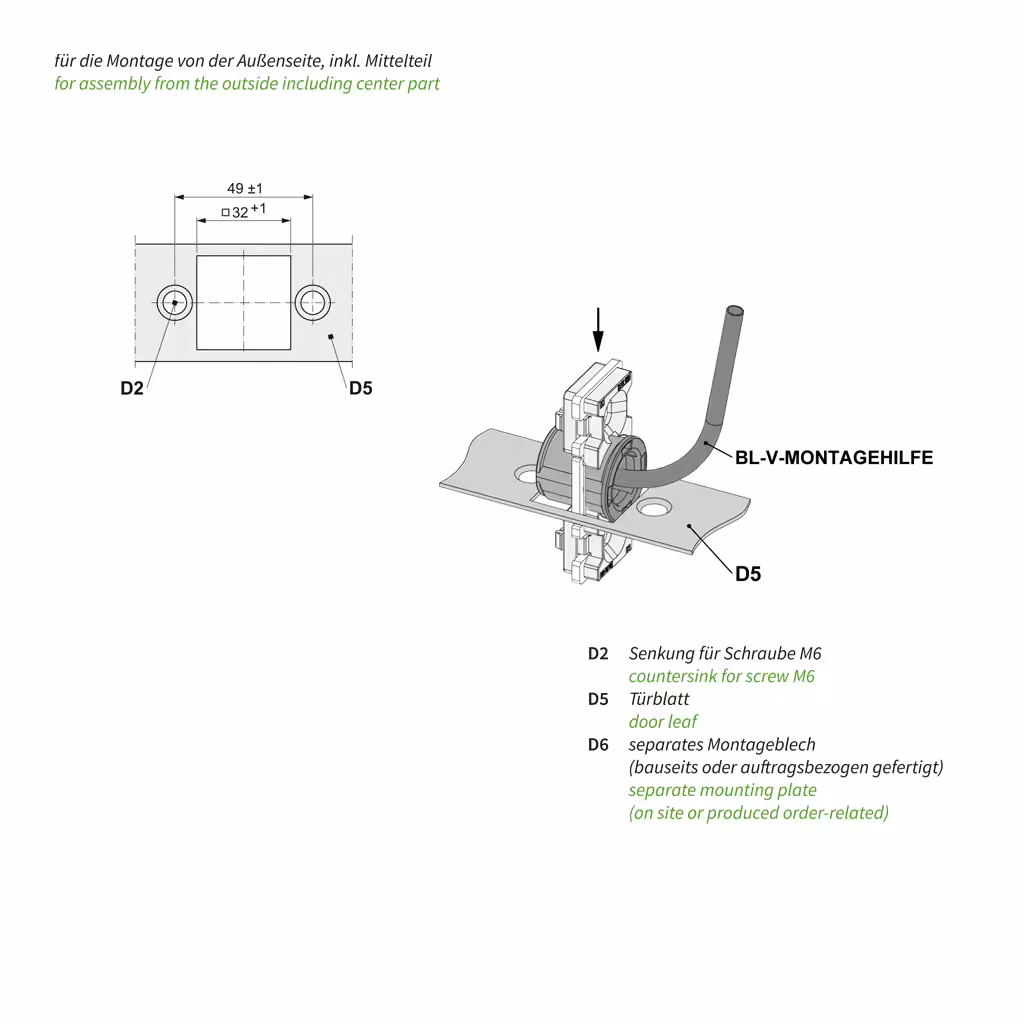

Montage von der Außenseite

Montage von der Außenseite

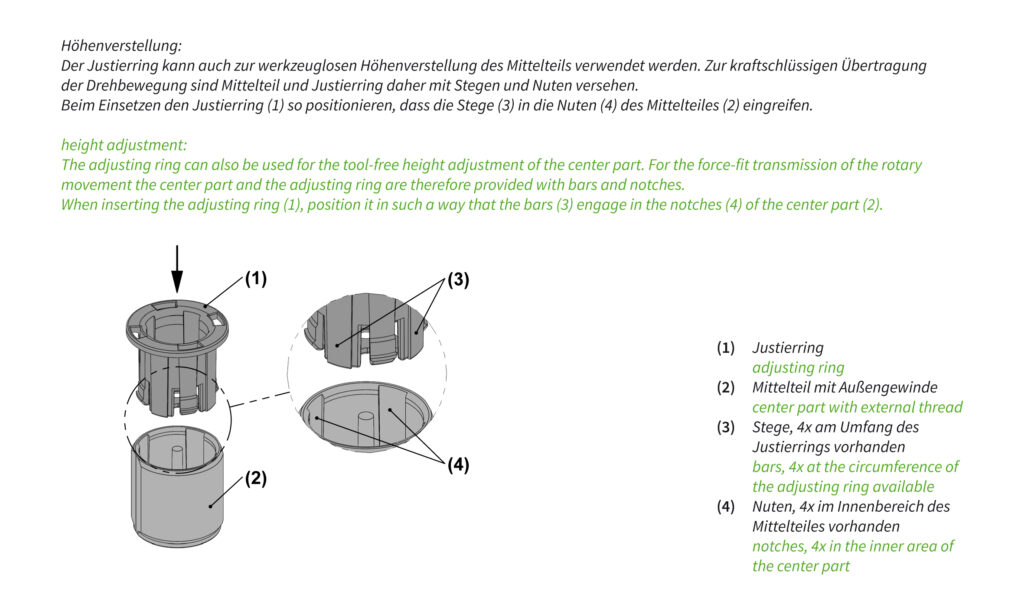

Justage der BL-V

Justage der BL-V

Justierring der BL-V

Justierring der BL-V

Riegelbüchse BL-V

Riegelbüchse BL-V

Abmessungen BL-V

Abmessungen BL-V

Montage im Idealfall

Montage im Idealfall

Montage von der Außenseite

Montage von der Außenseite

Justage der BL-V

Justage der BL-V

Justierring der BL-V

Justierring der BL-V

Merkmale:

  • Riegelbüchse zur
    – Aufnahme des Riegelbolzens einer Türverriegelung
    – Betätigung der Fehlschließsicherung
    – Montage im Türblatt
  • großes umlaufendes Spiel zwischen Riegelbüchse und Riegelbolzen in alle Richtungen (± 2,25 mm)
  • zum Ausgleich von nachträglichen Einwirkungen auf die Tür (mechanisch, Temperatur, Verschleiß, etc.)
  • Mittelteil höhenverstellbar, ermöglicht den Ausgleich unterschiedlicher Blechdicken und
    das Nachstellen beim Setzen der Tür
  • mit Verdrehschutz gegen selbstständiges Verstellen des Mittelteils
  • Schiebemuttern zur Ausrichtung der Riegelbüchse
  • Justierring ist im Lieferumfang enthalten und ermöglicht zudem die werkzeuglose Höhenverstellung

Bestellangaben:

Technische Daten:

Gehäuse Zinkdruckguss, Edelstahl
Gebrauchslage beliebig
Umgebungstemperatur -30 °C bis +80 °C
Gewicht 73 g
