NE-11-RER
Dreikantbetätigung zur Entriegelung über Bowdenzug, mit Überwachung, bistabil
Die Dreikant- Notentriegelungseinheiten Typ NE sind für die Realisierung einer Notentriegelung an einer gut zugänglichen Stelle vorgesehen. Sie betätigen die an der Verriegelung angebrachten Seil- bzw. Bowdenzüge. Sie eignen sich auch zur Nachrüstung bestehender Anlagen zur Erhöhung der Sicherheit auf Stand der Technik.
Bei der Ausführung NE-11-RER wird der Dreikant mit einem bistabilen Überwachungsschalter mit elektronischer Rückstellung in Schutzart IP65 überwacht, um bei Schächten mit unzureichenden Schutzräumen die Notentriegelung zu detektieren.
NE-11-RER, Ausführung links

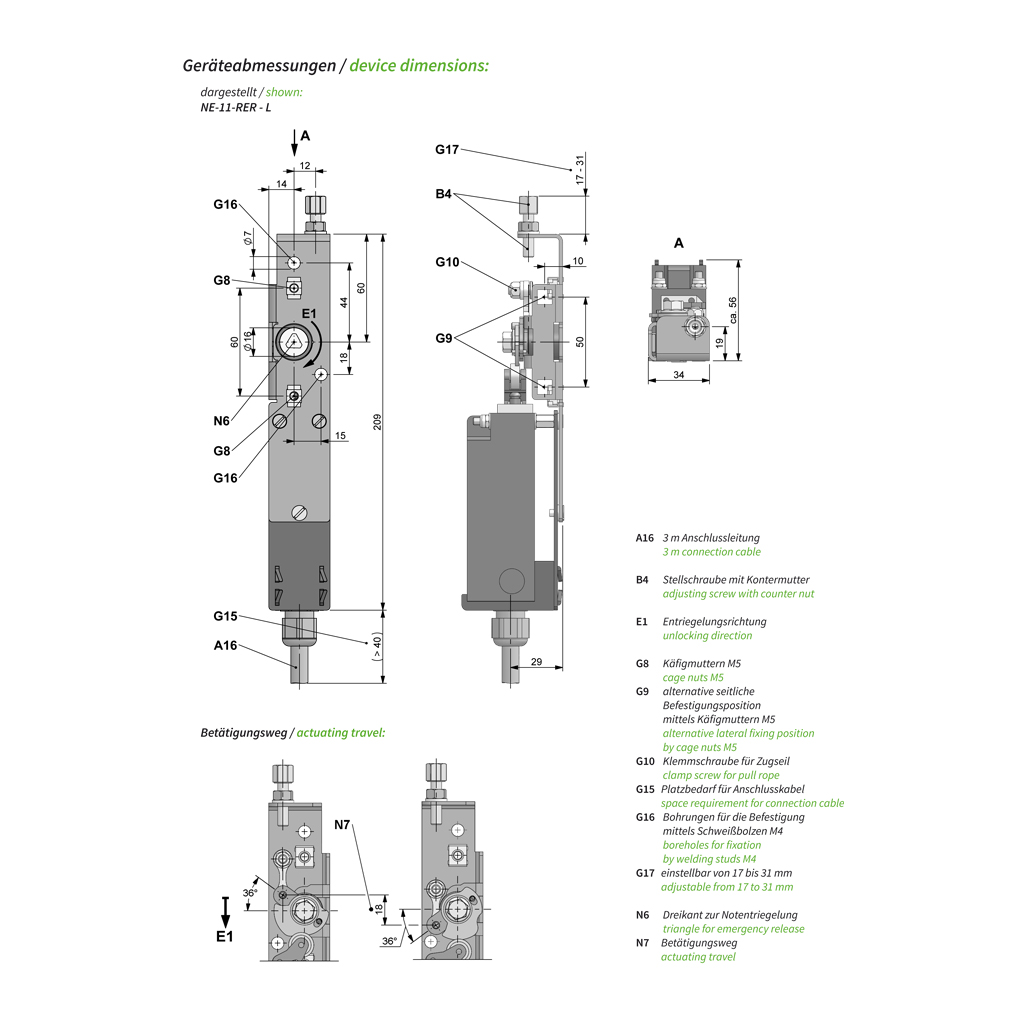

Abmessungen NE-11-RER
Prinzipdarstellung
Merkmale
- Dreikantbetätigung für eine Notentriegelung von Aufzugtüren
über Bowdenzug, vorzugsweise für Türverriegelungen mit Notentriegelung .14
oder mit Bowdenzugbefestigungskit KIT.14 - ermöglicht eine Entriegelung aus der Etage oder von
der Grubenleiter aus, innerhalb der geforderten Grenzwerte nach EN 81-20 - Ausführung mit bistabilem Überwachungsschalter,
inkl. 3 m Anschlussleitung und elektronischer Rückstellung in Schutzart IP65 - Stellschraube zur Einstellung / Nachstellung des Bowdenzuges
- robuste Metallausführung der Mechanik
- Befestigungsmöglichkeiten über Käfigmuttern oder Bohrungen für Schweißbolzen
- Ausführung links (Standard) oder rechts lieferbar
Bestellangaben
Technische Daten
| Drahtseil – Durchmesser | max. 1,5 mm |
| Schaltleistung | Ui = 250 V lth = 5 A Uimp = 4 kV |
| AC-15: Ue = 230 V Ie = 4 A DC-13: Ue = 24 V Ie = 4 A | |
| Elektromagnet: Einschaltdauer (ED) |
24 V 3 A AC/DC 2,5 % max. 5 s |
| Anschluss | 3 m Anschlussleitung, 6-polig |
| Betätigungsweg | 18 mm |
| Schutzart | IP65, IP67 |
| Gewicht | 760 g |
