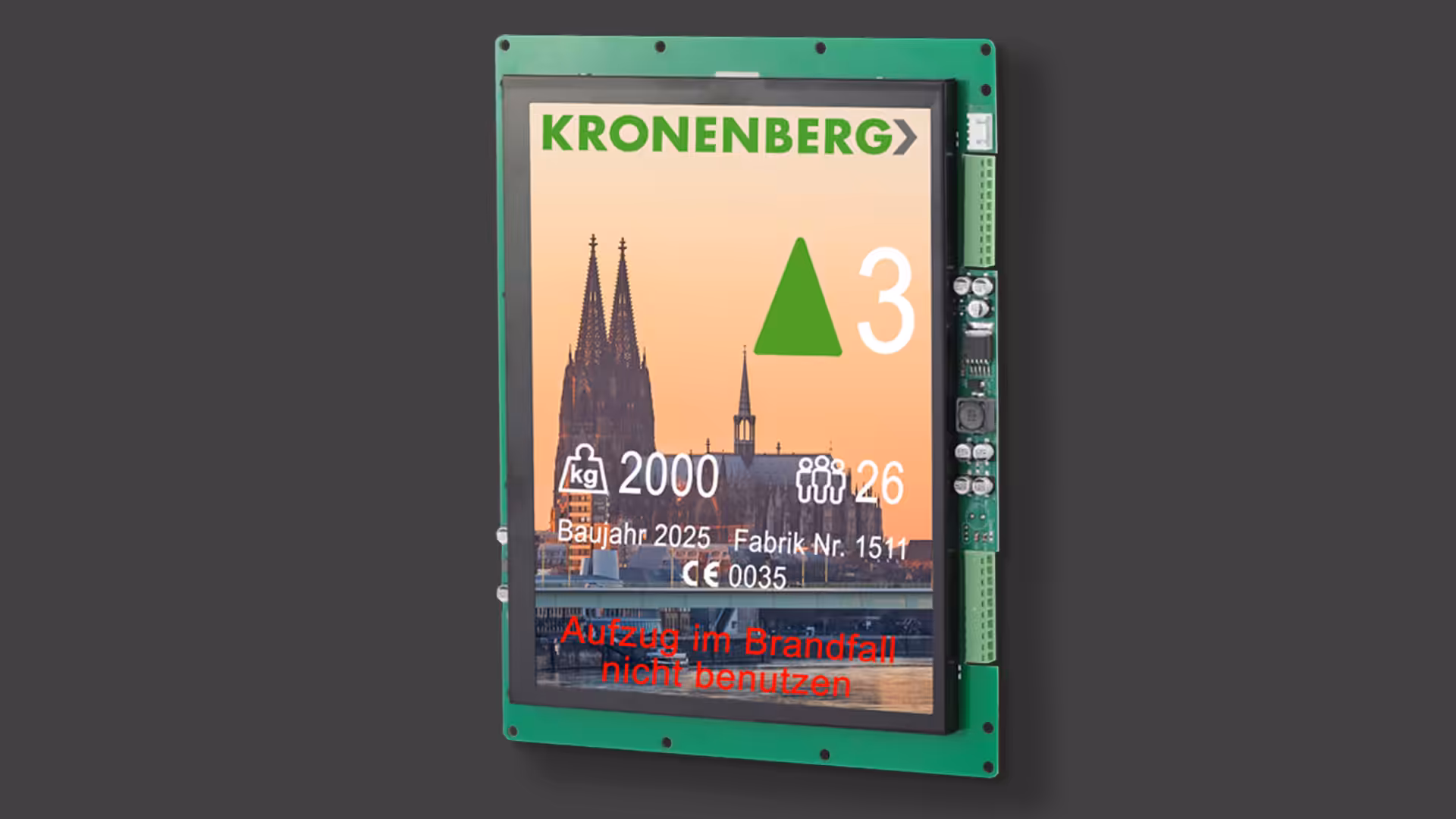

TFT-10.4

Anzeige 10,4“

Die 10,4-Zoll-Anzeige eignet sich für die Darstellung von Aufzugdaten wie Tragfähigkeit, Baujahr, Fabriknummer oder Firmenlogo. Sie bietet Anzeigemöglichkeiten für bis zu 64 Etagen sowie bis zu 7 Aufzughinweise im Voll- oder Teilformat und eine statische Richtungsanzeige.

Farbige Hintergründe, individuelle Etagenbilder, Fotos oder Grafiken als Hintergrund sowie eine Diashow erweitern die Darstellungsmöglichkeiten.

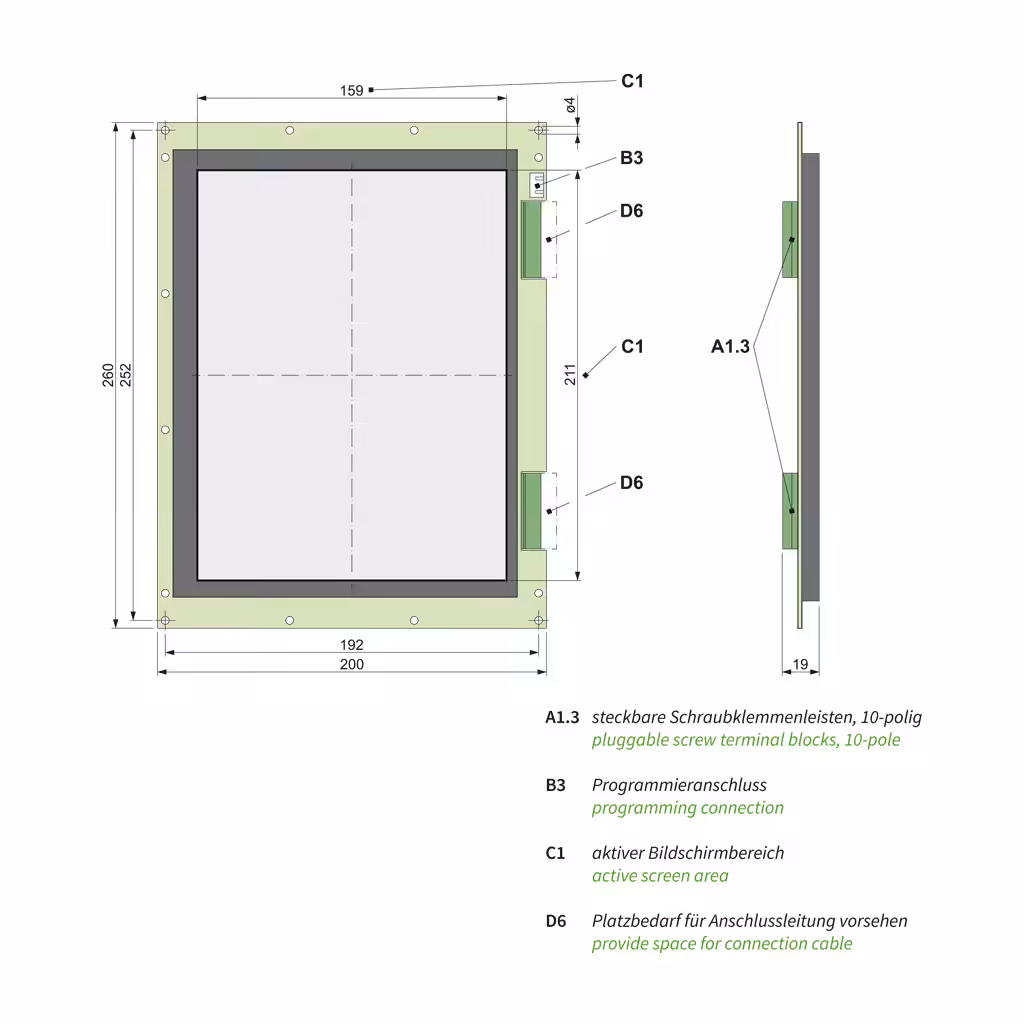

Geräteabmessungen

60-20-22-Slider-TFT104-Abmessungen

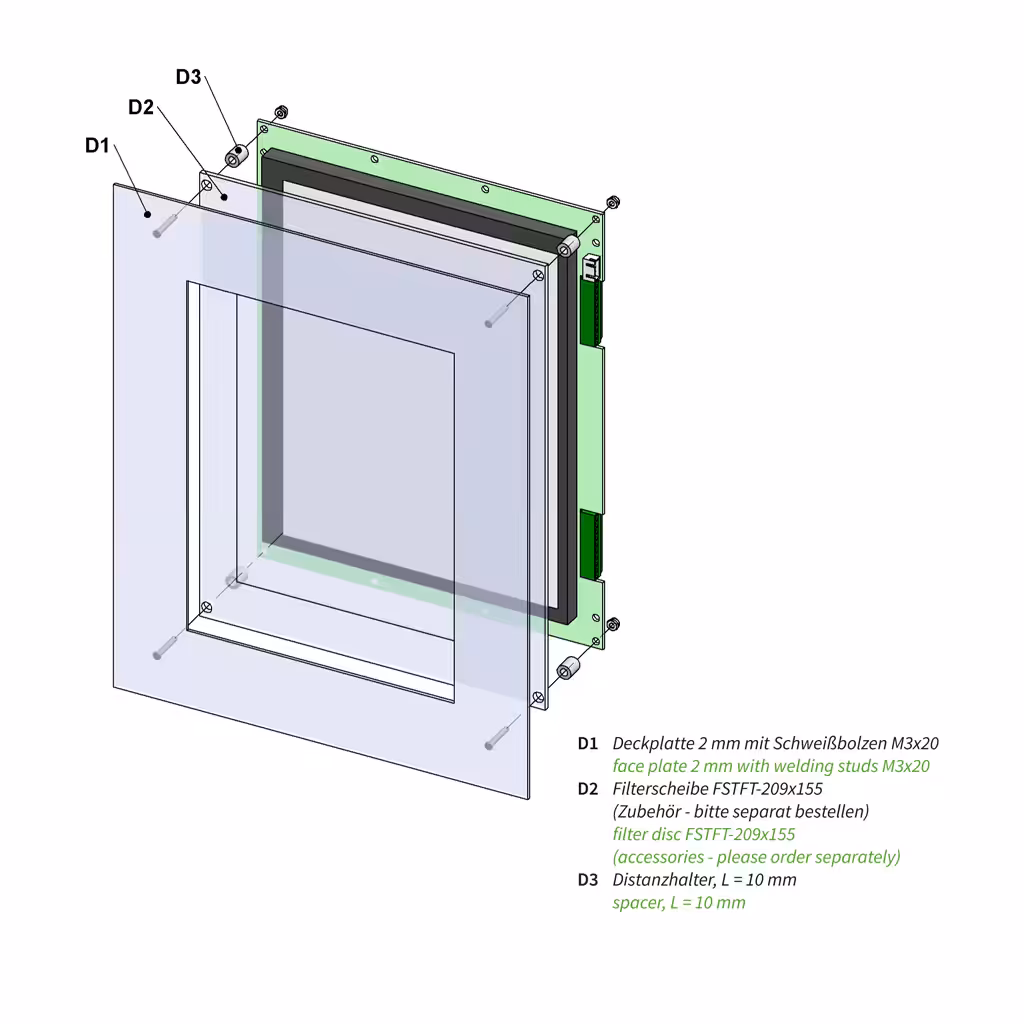

Einbaubeispiel

60-20-22-Slider-TFT104-Einbau

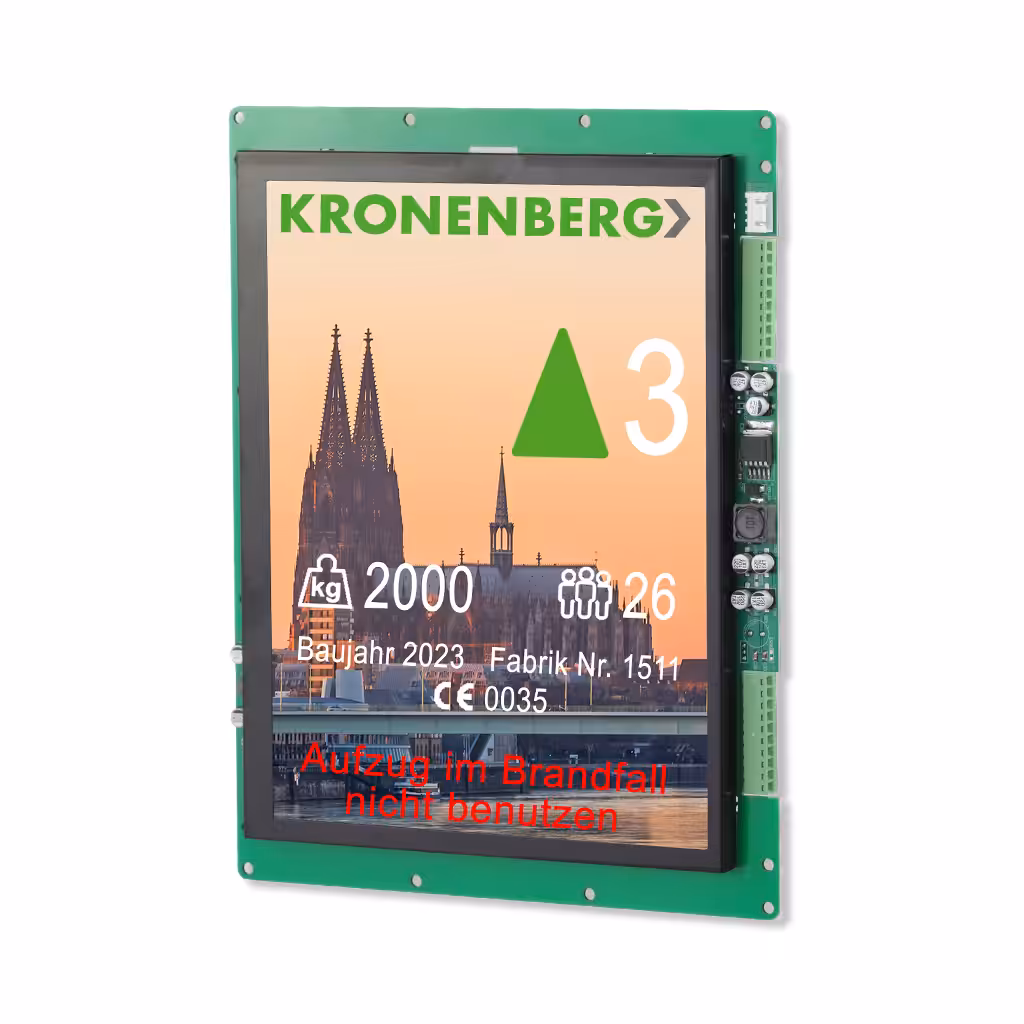

TFT-10.4, Hochformat

60-20-22-Slider-TFT104-H

Geräteabmessungen

60-20-22-Slider-TFT104-Abmessungen

Einbaubeispiel

60-20-22-Slider-TFT104-Einbau

TFT-10.4, Hochformat

60-20-22-Slider-TFT104-H

Merkmale:

  • Anwendung:
    • Anzeige für Kabinentableaus mit Sonderfunktionen, Darstellung von Aufzugdaten wie Tragfähigkeit, Baujahr, Fabriknummer, Firmenlogo etc.
  • Funktionen:
    • Anzeigemöglichkeiten bis zu 64 Etagen
    • bis zu 7 Aufzughinweise im Voll- oder Teilformat
    • Richtungsanzeige, statisch
  • Zusatzfunktionen:
    • Hintergrund farbig
    • Foto oder Grafik als Hintergrundbild
    • individuelle Etagenbilder
    • Diashow
    • Einstellmenü zur Parametrierung vor Ort
  • Ansteuerung:
    • Graycode, Binärcode, 1 aus n, seriell über Busmodul TFT-BM2-SET oder TFT-BM7-SET
    • Codierung über Einstellmenü vor Ort änderbar
    • Bezugspotential per Jumper einstellbar (gemeinsame Anode / Kathode)
  • Programmierung:
    • auftragsbezogene Standardprogrammierung oder Sonderprogrammierung nach Absprache
    • kundenseitige Programmierung über USB-Adapter TFT-PGM und kostenlose Programmiersoftware möglich
    • Änderung der Programmierung vor Ort über eine microSD-Karte möglich

Bestellangaben:

Technische Daten:

Elektrische Daten:
Spannungsversorgung 15 – 27 V DC
Stromaufnahme ca. 250 mA bei 24 V DC
Eigenschaften:
Bildschirmdiagonale 264 mm
Auflösung (quer) 800 x 600 Pixel
aktiver Bildschirmbereich (quer) 211 x 159 mm
Seitenverhältnis 4:3
Sonstige:
Schnittstellen seriell, für Programmieradapter TFT-PGM
Anschluss zwei steckbare Schraubklemmenleisten 10-polig, max. 1,5 mm²
Schutzart IP00
Umgebungstemperatur -10 °C bis +60 °C
Einbaulage hochkant oder quer
