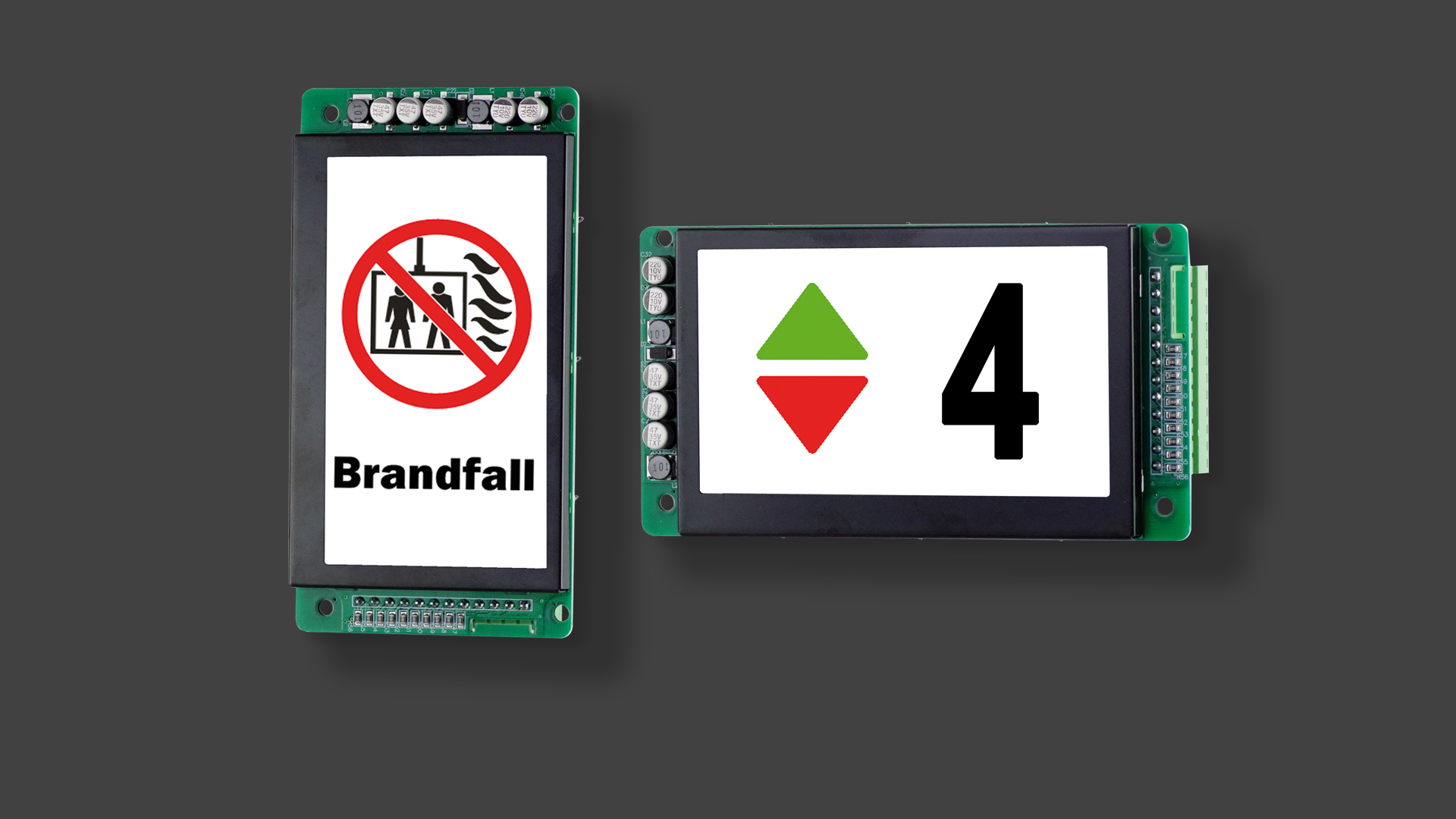

TFT-4.3ECO

kompakte Anzeige 4,3“

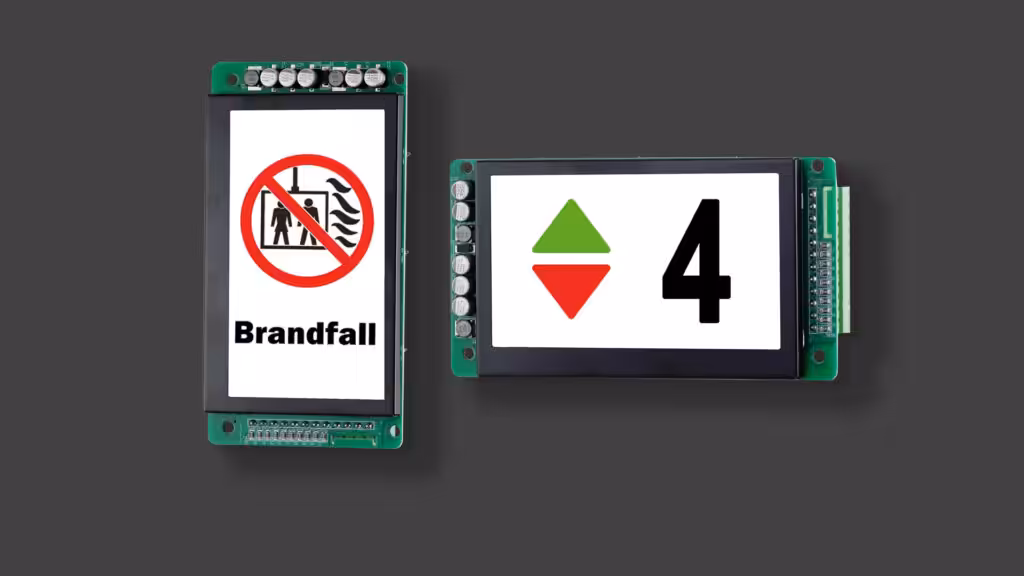

Die 4,3-Zoll-Anzeige eignet sich ideal für Kabinen- und Außentableaus mit Standardfunktionen. Sie ermöglicht die Darstellung von bis zu 64 Etagen sowie 2 Hinweistexte im Voll- oder Teilformat – in Verbindung mit dem Busmodul TFT-BM7-SET sogar bis zu 7 Hinweise. Farbige Hintergründe, eine statische Richtungsanzeige sowie eine zusätzliche Textzeile im Querformat erweitern die Darstellungsmöglichkeiten.

Die TFT-4.3ECO ist auch für Fahrtreppen verfügbar – mit animiertem Pfeil und „Kein Zutritt“-Symbol.

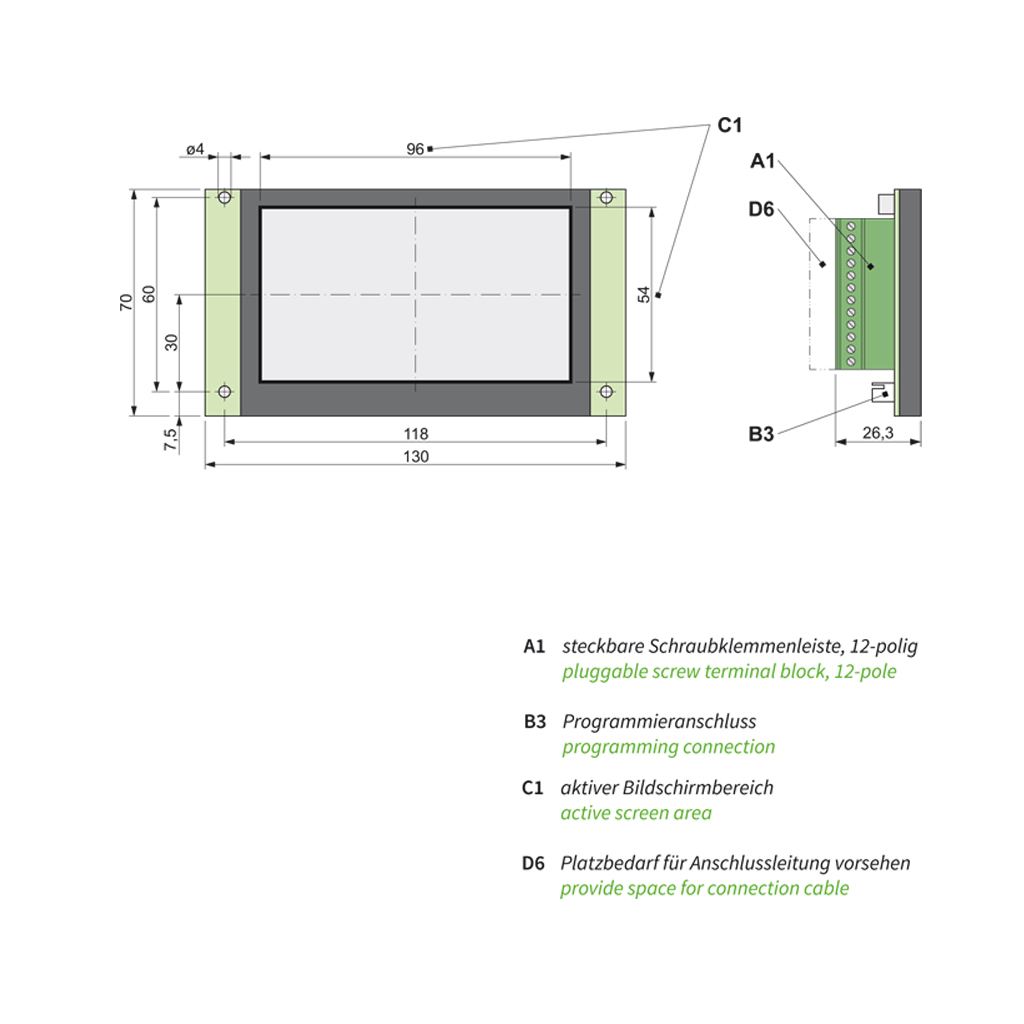

Geräteabmessungen

20-20-22-Slider-TFT43-Abmessungen

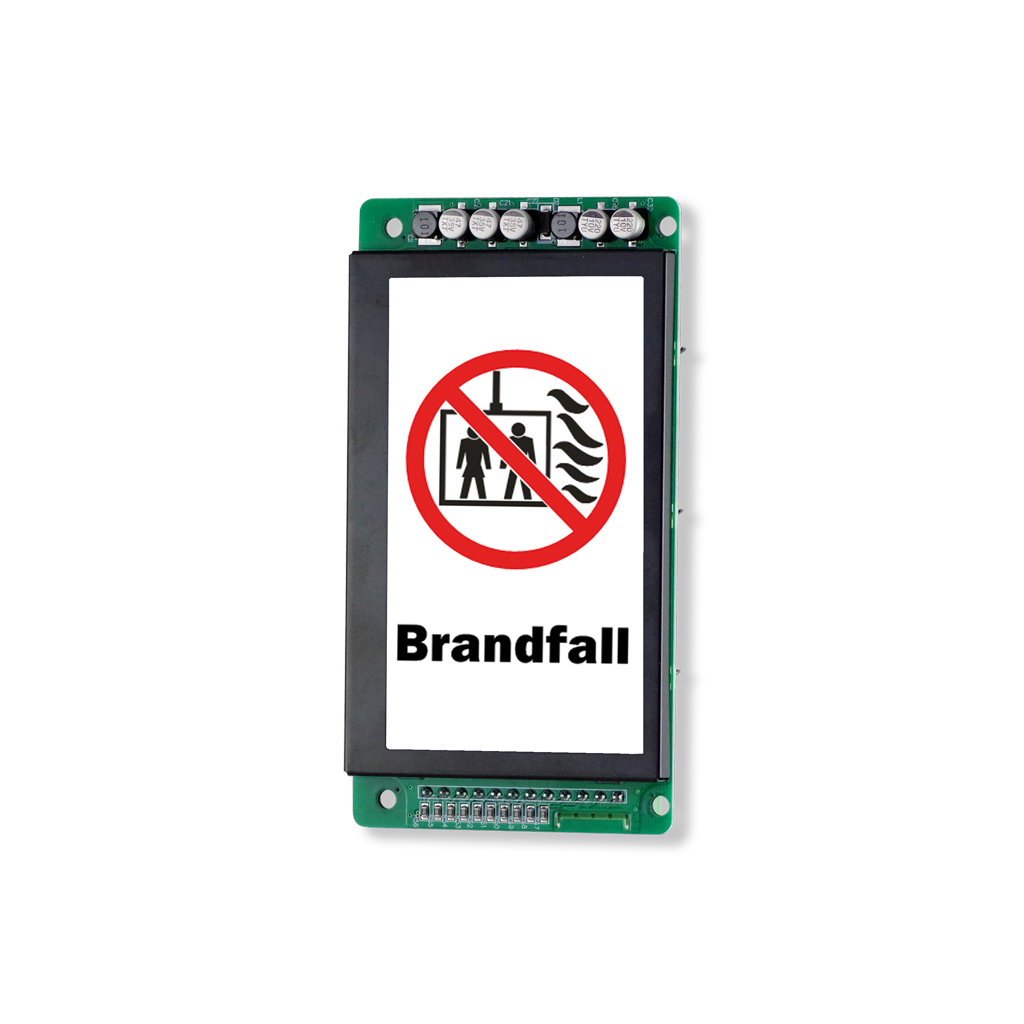

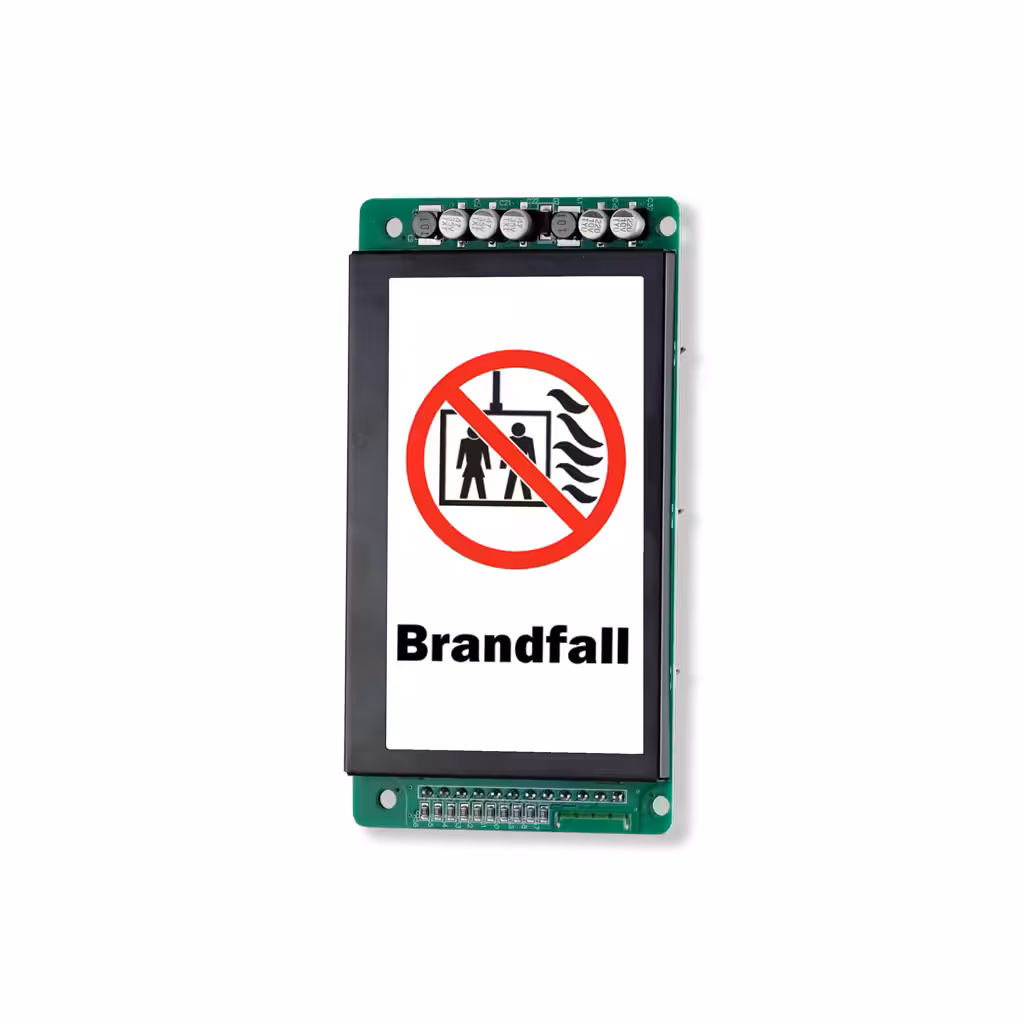

TFT-4.3ECO, Hochformat

20-20-22-Slider-TFT43-ECO-H

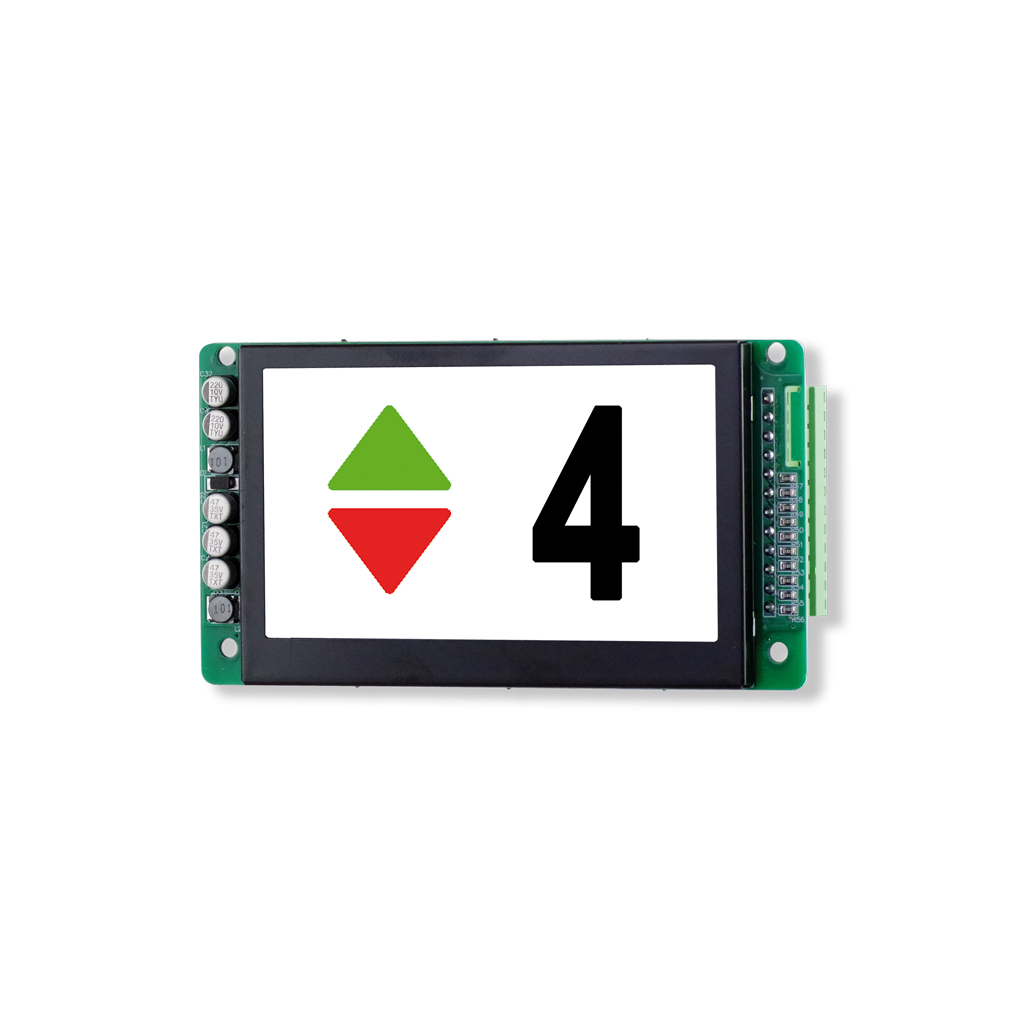

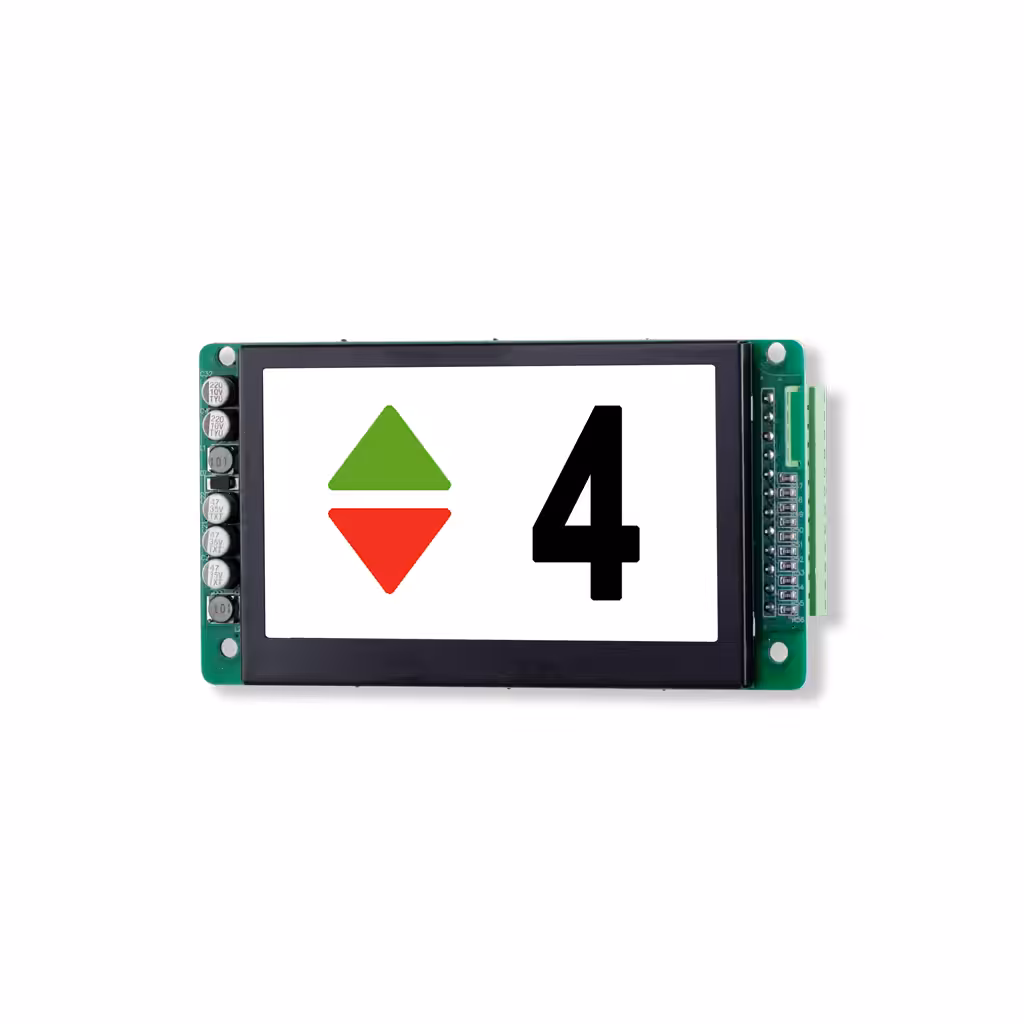

TFT-4.3ECO, Querformat

20-20-22-Slider-TFT43-ECO-Q

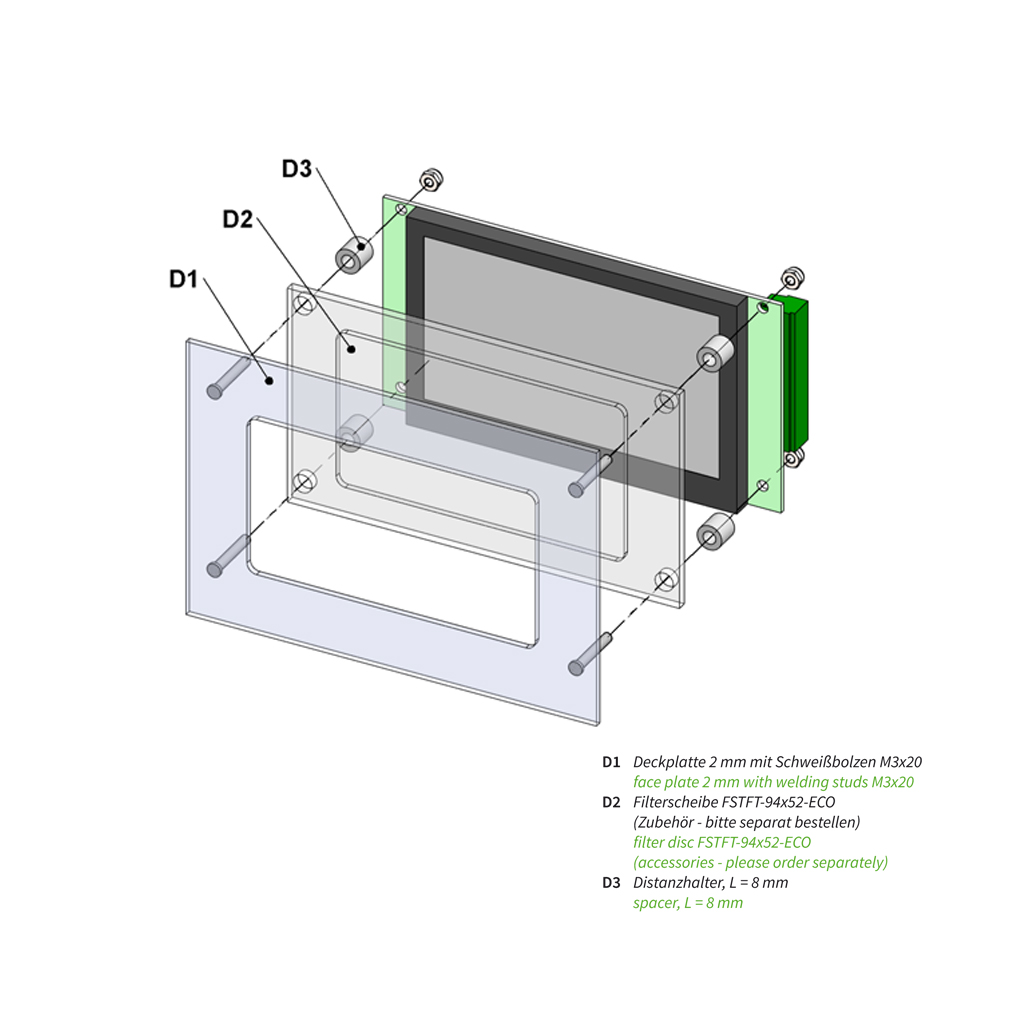

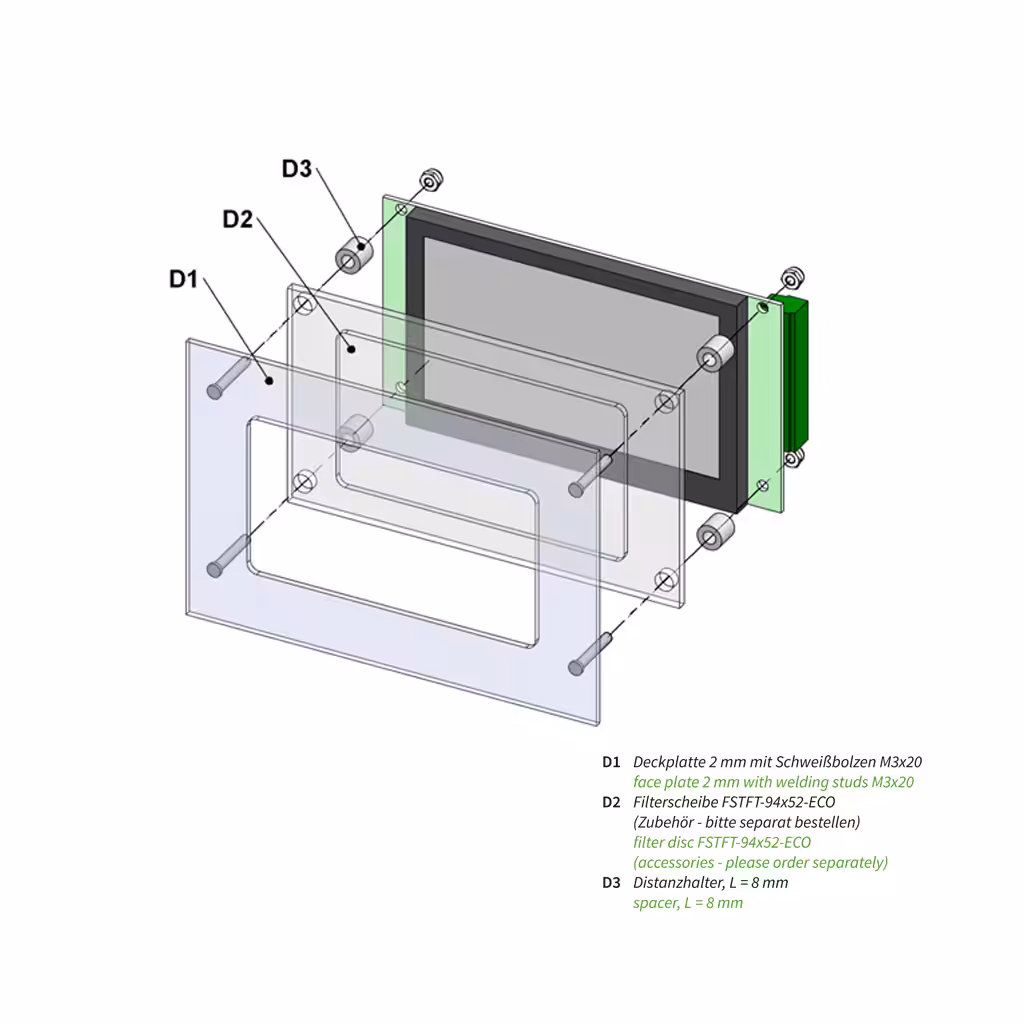

Einbaubeispiel

20-20-22-Slider-TFT43-Einbau

Geräteabmessungen

20-20-22-Slider-TFT43-Abmessungen

TFT-4.3ECO, Hochformat

20-20-22-Slider-TFT43-ECO-H

TFT-4.3ECO, Querformat

20-20-22-Slider-TFT43-ECO-Q

Einbaubeispiel

20-20-22-Slider-TFT43-Einbau

Merkmale:

  • Anwendung:
    • Anzeige für Kabinen- und Außentableaus mit Standardfunktionen
  • Funktionen:
    • Anzeigemöglichkeiten bis zu 64 Etagen
    • 2 Hinweistexte im Voll- oder Teilformat, in Verbindung mit TFT-BM7-SET bis zu 7 Hinweistexte möglich
    • Richtungsanzeige, statisch
  • Zusatzfunktionen:
    • Hintergrund farbig
    • Textzeile nur im Querformat oben oder unten im Display
    • Ausführung für Fahrtreppen mit animiertem Pfeil und Symbol „Kein Zutritt“
  • Ansteuerung:
    • Graycode, Binärcode, 1 aus n, seriell über Busmodul TFT-BM2-SET oder TFT-BM7-SET
    • Bezugspotential per Jumper einstellbar (gemeinsame Anode / Kathode)
  • Programmierung:
    • auftragsbezogene Standardprogrammierung oder Sonderprogrammierung nach Absprache
    • kundenseitige Programmierung über USB-Adapter TFT-PGM und kostenloser Programmiersoftware möglich

Bestellangaben:

Technische Daten:

Elektrische Daten:
Spannungsversorgung 15 – 27 V DC
Stromaufnahme ca. 60 mA bei 24 V DC
Eigenschaften:
Bildschirmdiagonale 109 mm
Auflösung (quer) 480 x 272 Pixel
aktiver Bildschirmbereich (quer) 96 x 54 mm
Seitenverhältnis 16:9
Sonstige:
Schnittstellen seriell, für Programmieradapter TFT-PGM
Anschluss steckbare Schraubklemmenleiste 12-polig, max. 1,5 mm²
Schutzart IP00
Umgebungstemperatur -10 °C bis +60 °C
Einbaulage quer oder hochkant
