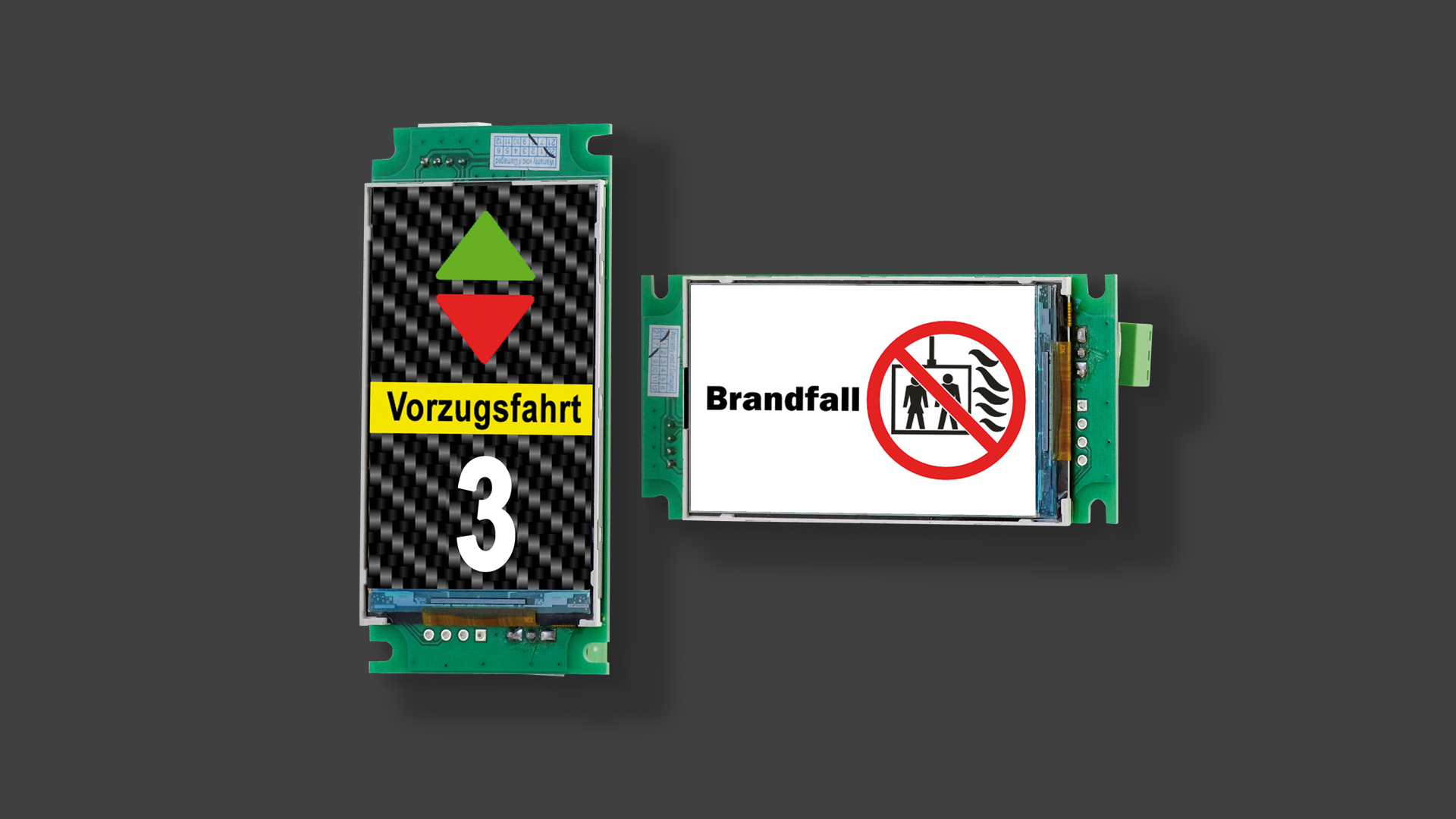

TFT-3.2

schmale Anzeige 3,2“

Die schmale, hochauflösende 3,2-Zoll-Anzeige ist ideal für Türzargentableaus geeignet und bietet Platz für bis zu 64 Etagenanzeigen sowie bis zu 7 Aufzughinweise im Voll- oder Teilformat – inklusive statischer Richtungsanzeige. Farbige Hintergründe, individuelle Etagenbilder oder sogar Fotos sorgen für visuelle Vielfalt.

Die TFT-3.2 ist auch für Fahrtreppen einsetzbar – mit animiertem Pfeil und „Kein Zutritt“-Symbol.

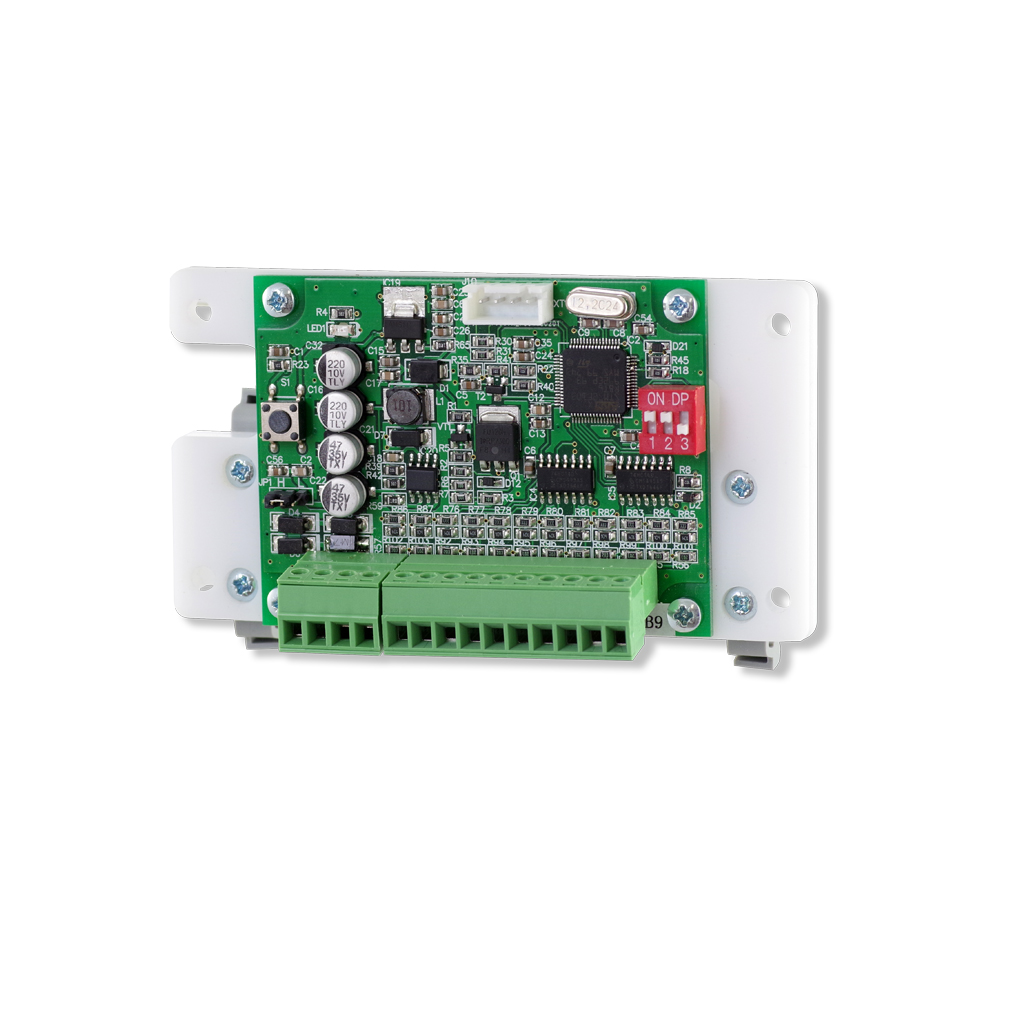

Busmodul für TFT-Anzeigen

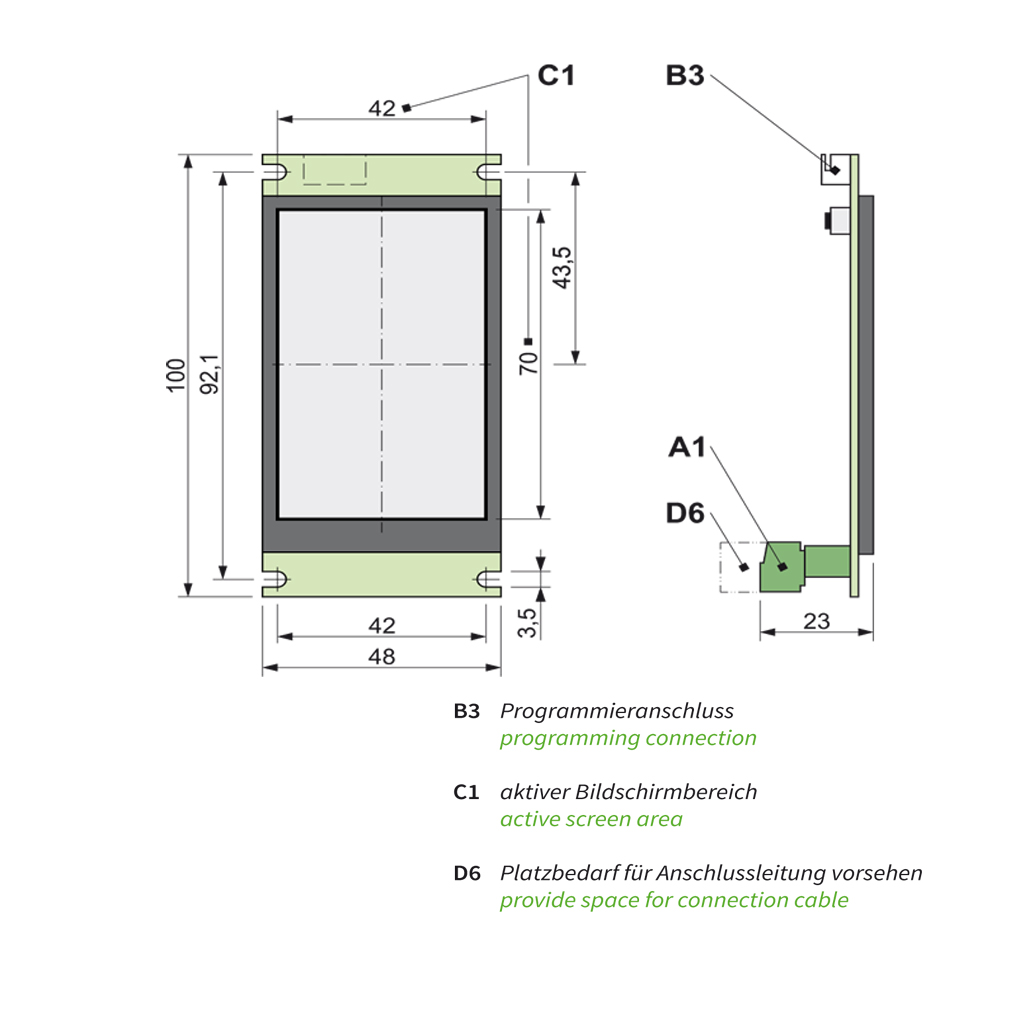

Geräteabmessungen

Einbaubeispiel

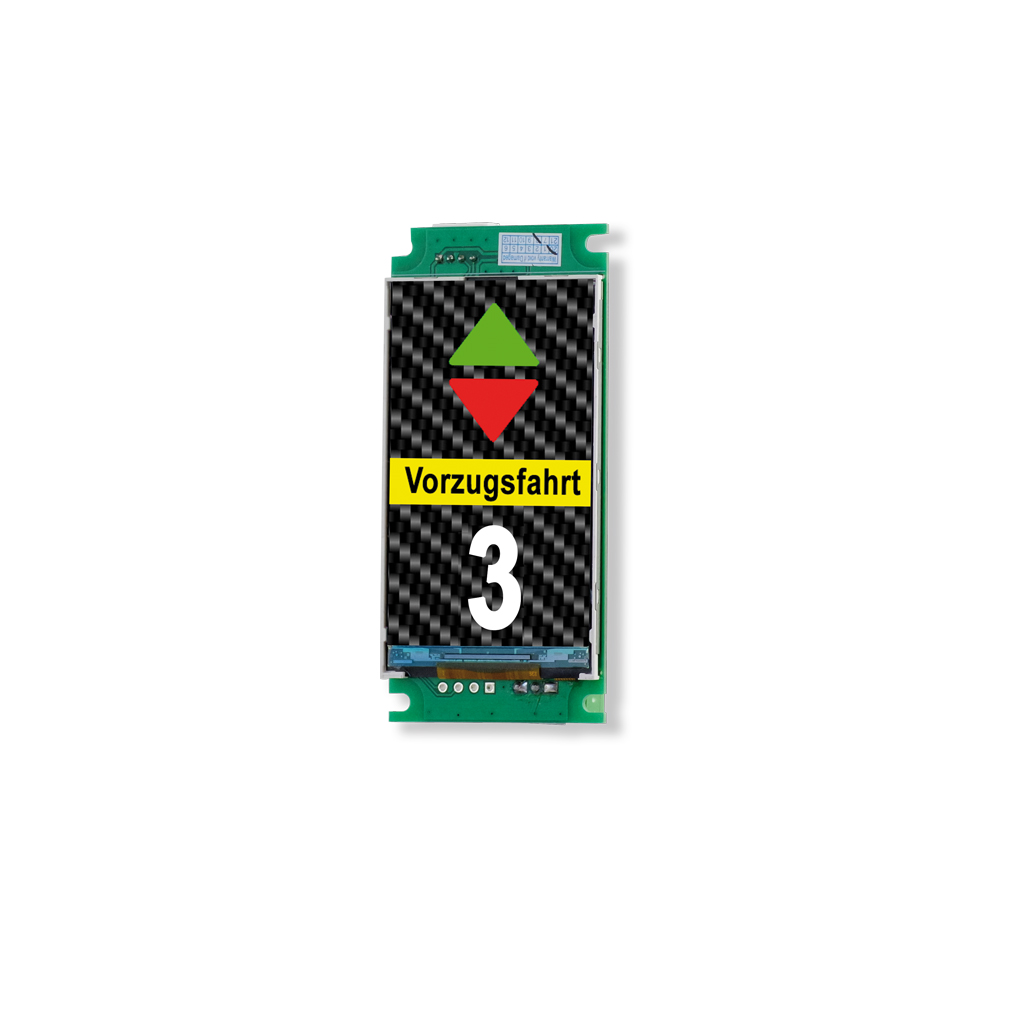

TFT-3.2, Hochformat

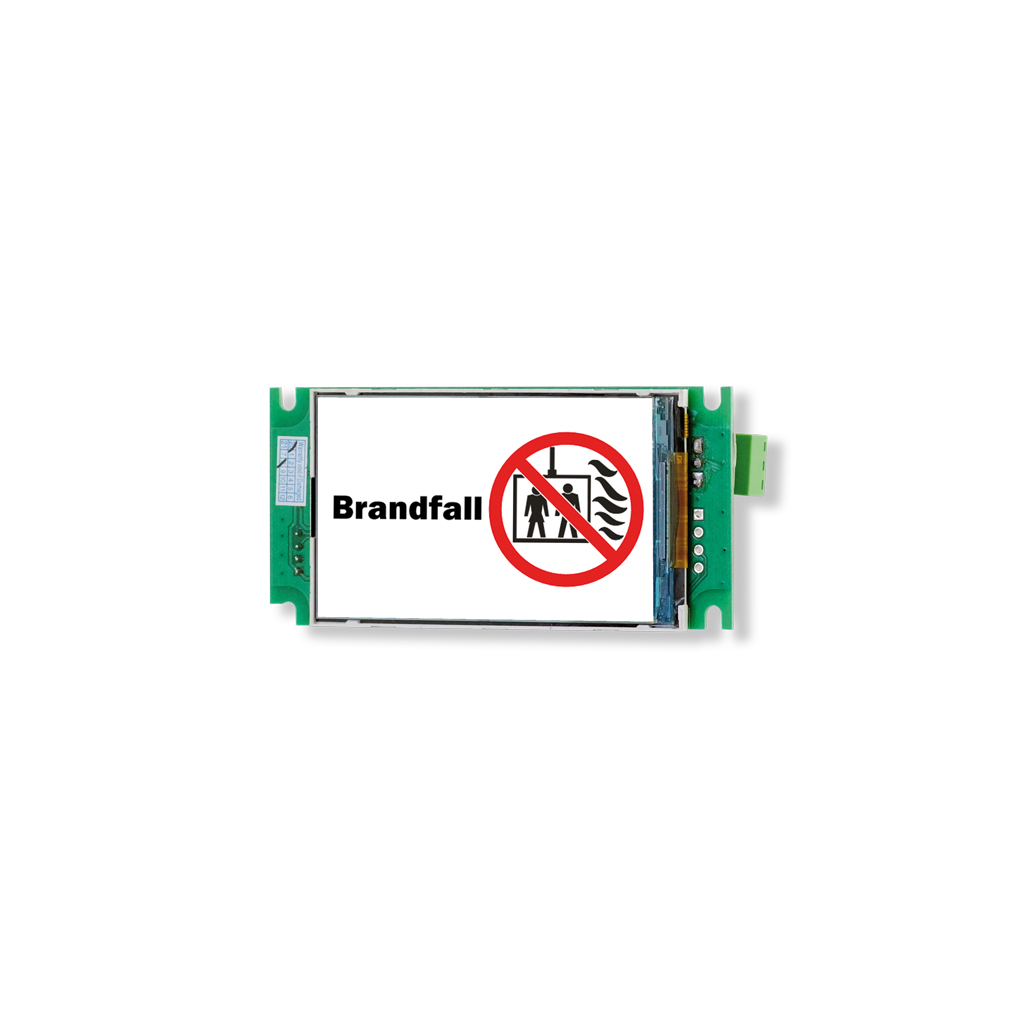

TFT-3.2, Querformat

Busmodul für TFT-Anzeigen

Geräteabmessungen

Einbaubeispiel

TFT-3.2, Hochformat

TFT-3.2, Querformat

Merkmale:

Anwendung:
- schmale, hochauflösende Anzeige, vorzugsweise für Türzargentableaus
Funktionen:
- Anzeigemöglichkeiten bis zu 64 Etagen
- bis zu 7 Aufzughinweise im Voll- oder Teilformat
- Richtungsanzeige, statisch
Zusatzfunktionen:
- Hintergrund farbig
- Foto oder Grafik als Hintergrundbild
- individuelle Etagenbilder
- Ausführung für Fahrtreppen mit animiertem Pfeil und Symbol „Kein Zutritt“
- Einstellmenü zur Parametrierung vor Ort
Ansteuerung:
- seriell über Busmodul TFT-BM2-SET oder TFT-BM7-SET
Programmierung:
- auftragsbezogene Standardprogrammierung oder Sonderprogrammierung nach Absprache
- kundenseitige Programmierung über USB-Adapter TFT-PGM und kostenlose Programmiersoftware möglich

Bestellangaben:

Technische Daten:

Elektrische Daten:
Spannungsversorgung	11 – 27 V DC
Stromaufnahme	ca. 50 mA bei 24 V DC
Eigenschaften:
Bildschirmdiagonale	82 mm
Auflösung (quer)	400 x 240 Pixel
aktiver Bildschirmbereich (quer)	70 x 42 mm
Seitenverhältnis	5:3
Sonstige:
Schnittstellen	seriell, für Programmieradapter TFT-PGM
Anschluss	steckbare Schraubklemmenleiste 3-polig, max. 1,5 mm²
Schutzart	IP00
Umgebungstemperatur	-10 °C bis +60 °C
Einbaulage
