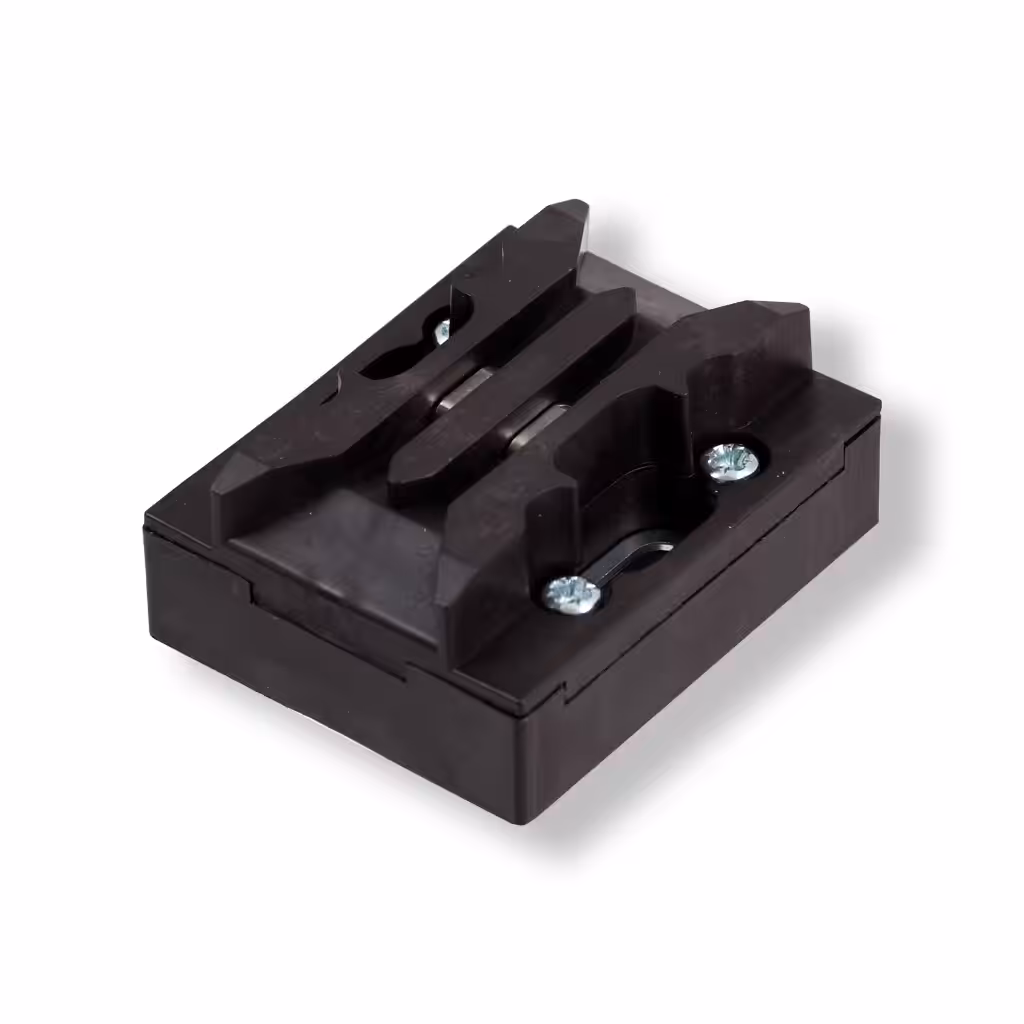

Rollenzwangskontakt

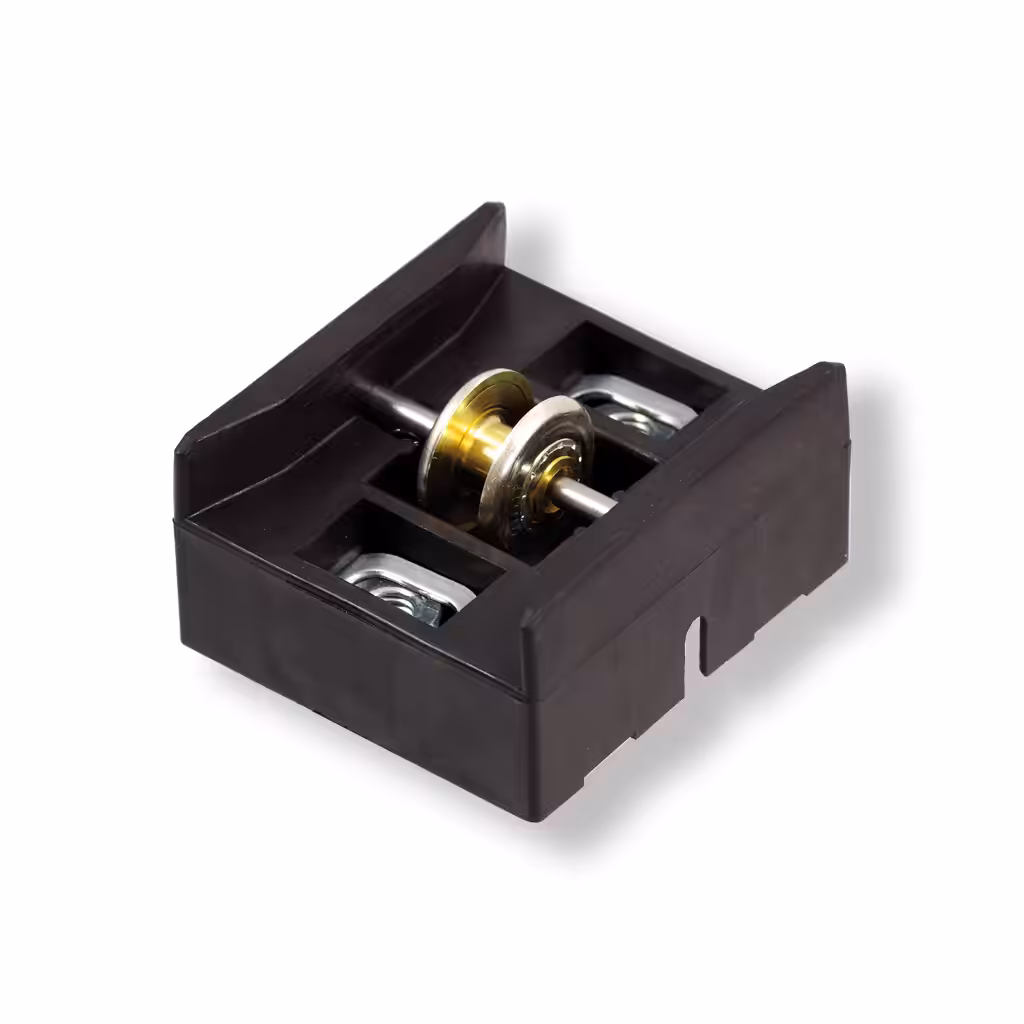

Der Rollenzwangskontakt RZ ist ein Sicherheitsschalter mit Zwangsbetätigung und wird vorzugsweise zur Überwachung der Schließstellung an zweiteiligen Türen von Kleingüteraufzügen und bei Rolltoren eingesetzt. Die zugehörige Kontaktbrücke RZ-K besitzt eine silberplattierte Doppelrolle, welche über die Festkontakte im RZ rollt und diese dann elektrisch überbrückt.

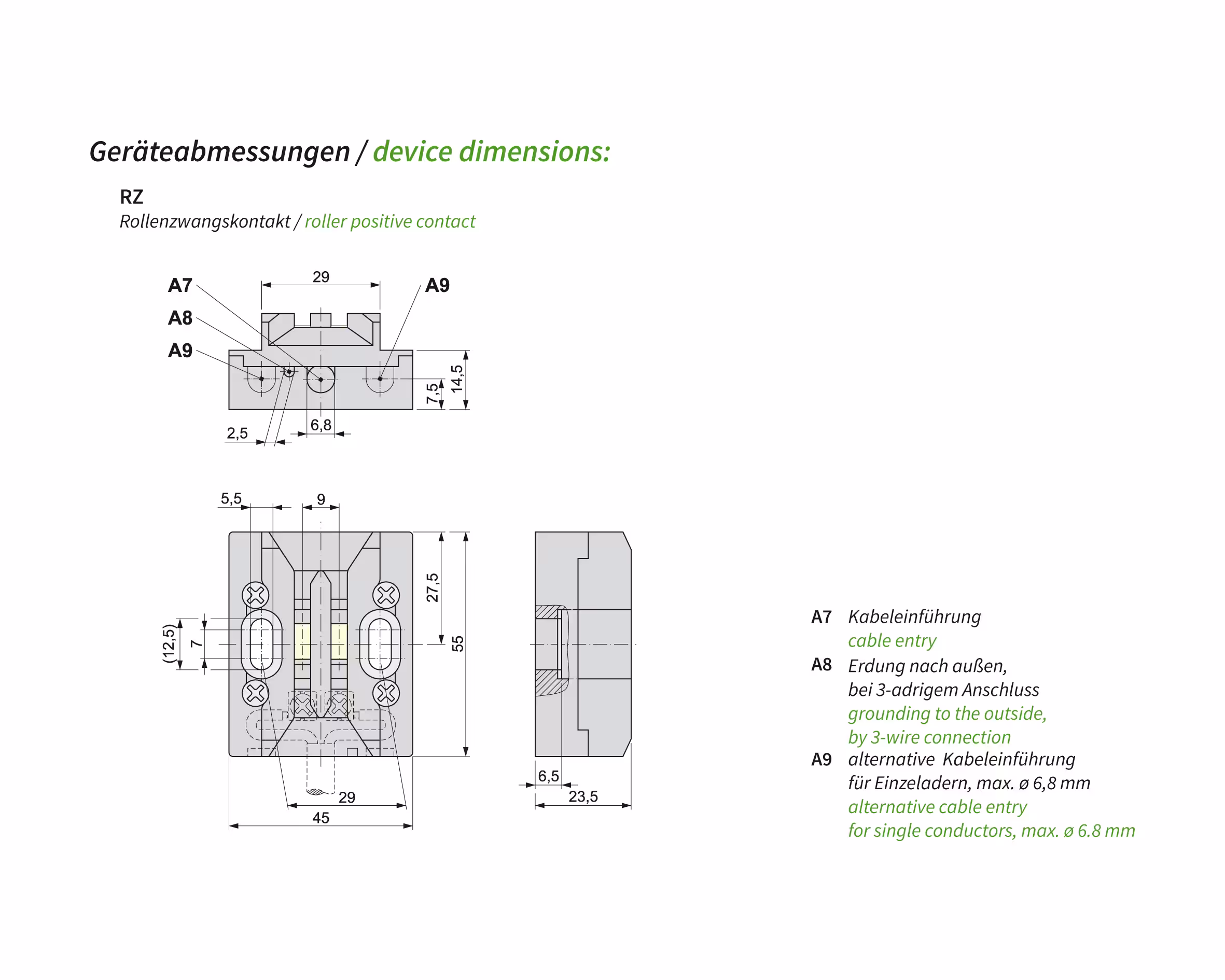

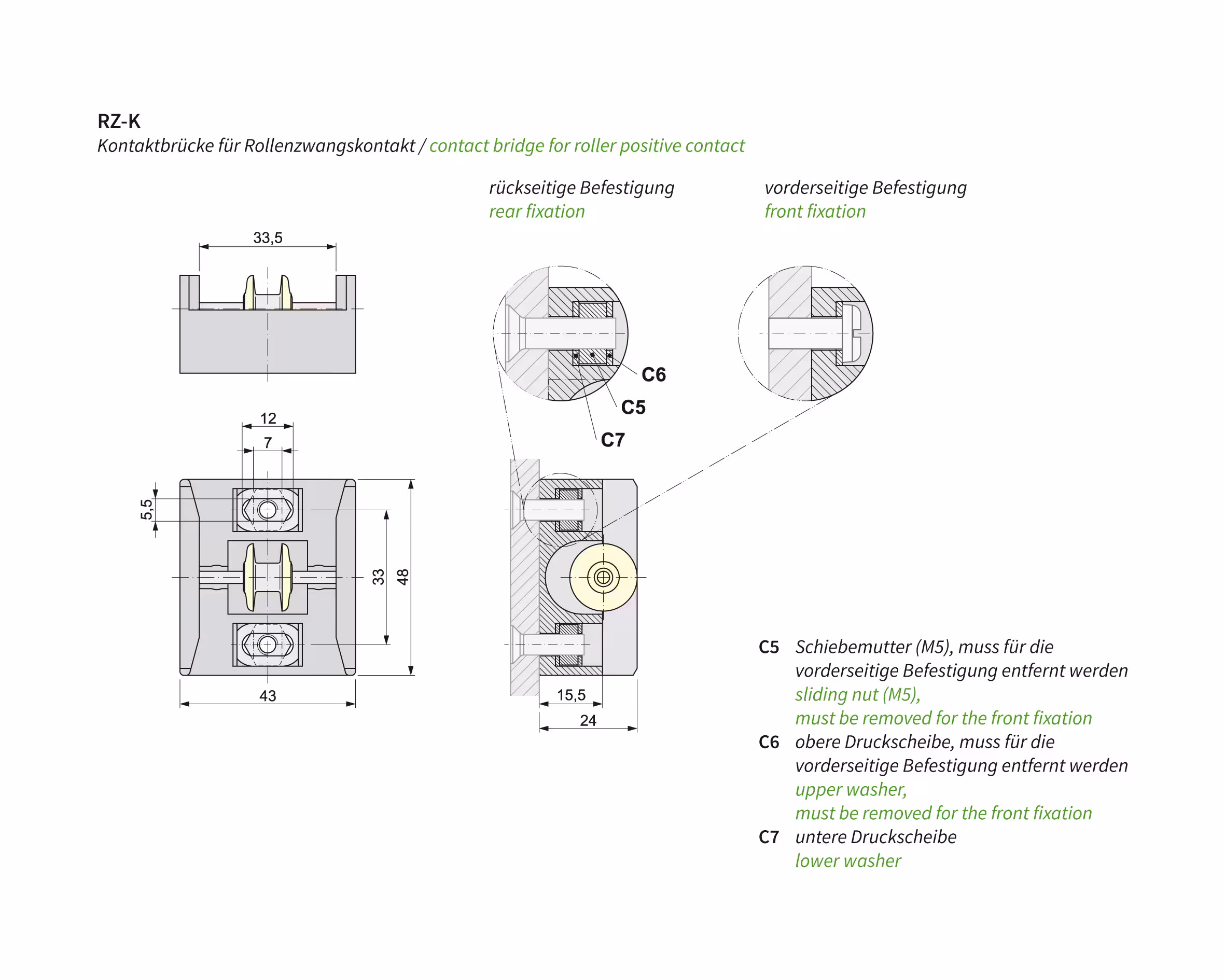

Abmessungen

Merkmale:

Türschalter mit Zwangsbetätigung
Kontaktbrücke als Rolle ausgeführt, federnd gelagert, mit Feinsilberauflage
Festkontakte bleiben auf einer Strecke von 15 mm überbrückt
großzügige Einlaufschräge für die Kontaktrolle
geräuscharme Funktionsweise
Gehäuse aus Thermoplast, selbstverlöschend
dauerhafte Befestigung durch Metalleinlagen mit Langloch
besonders robust durch bruchfesten Kunststoff und dicke (verstärkte) Gehäusewände

Bestellangaben:

Technische Daten:

Normen	EN 81-20, EN 81-50, EN 60947-5-1
Schaltleistung	Ui = 500 V Ith = 10 A Uimp = 4 kV AC-15: Ue = 230 V Ie = 2 A DC-13: Ue = 220 V Ie = 2 A
Kurzschlussfestigkeit	T10 A F 16 A
Kontaktwerkstoff	Feinsilber
Betätigungskraft	10 N
Anschluss	Über Schraubklemme max. 2,5 mm²
Schutzart	IP20
Umgebungstemperatur	-30 °C bis +80 °C
Einbaulage	Beliebig
Gewicht	RZ = 46 g RZ-K = 38 g
