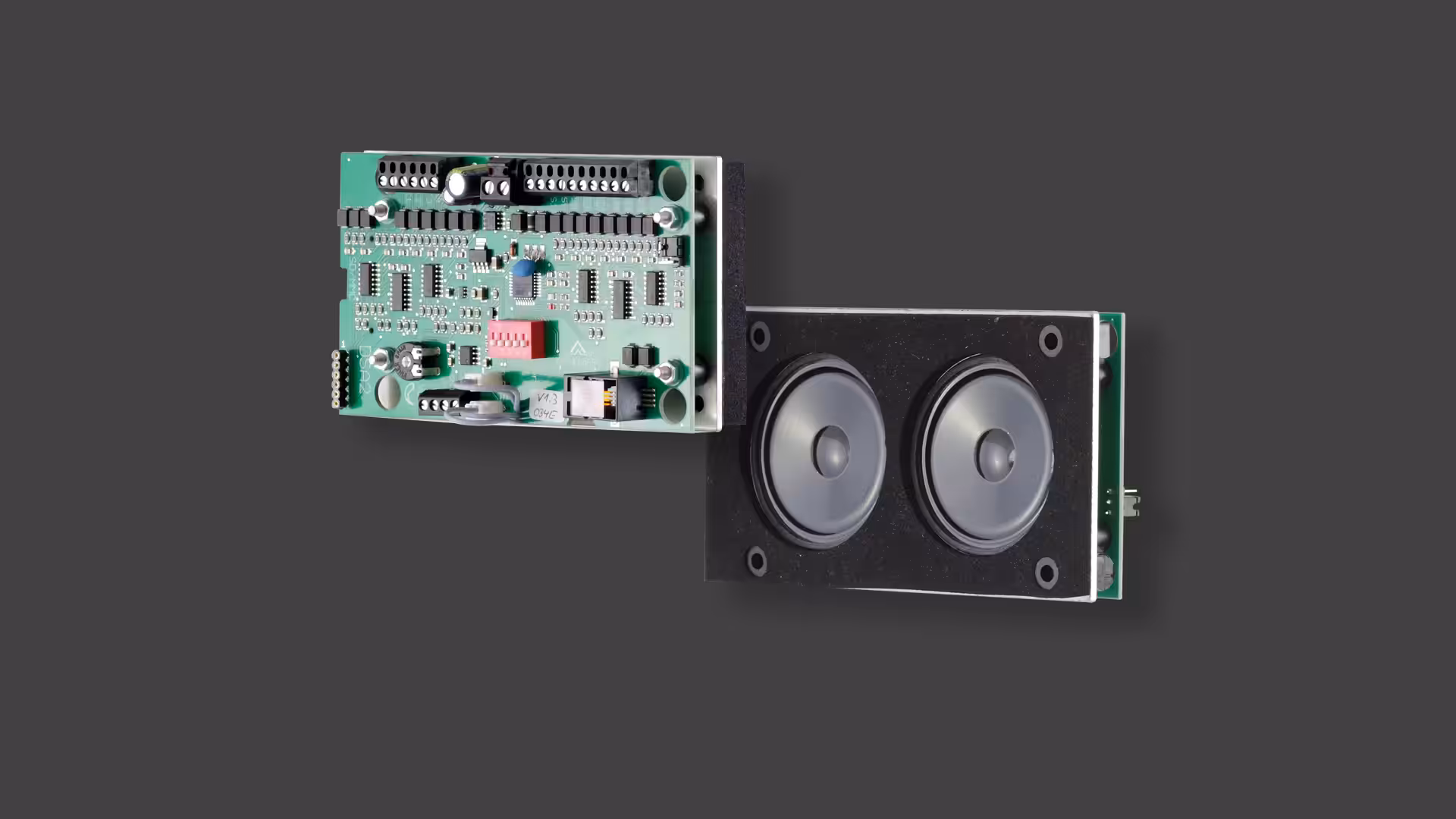

DSA2-M

hinter der Deckplatte

Die digitale Sprachansage DSA2‑M eignet sich zur verdeckten Montage hinter der Deckplatte eines Aufzugstableaus. Sie dient der klaren und zuverlässigen akustischen Wiedergabe von Etagenständen, sowie weiteren Aufzuginformationen wie Überlast.

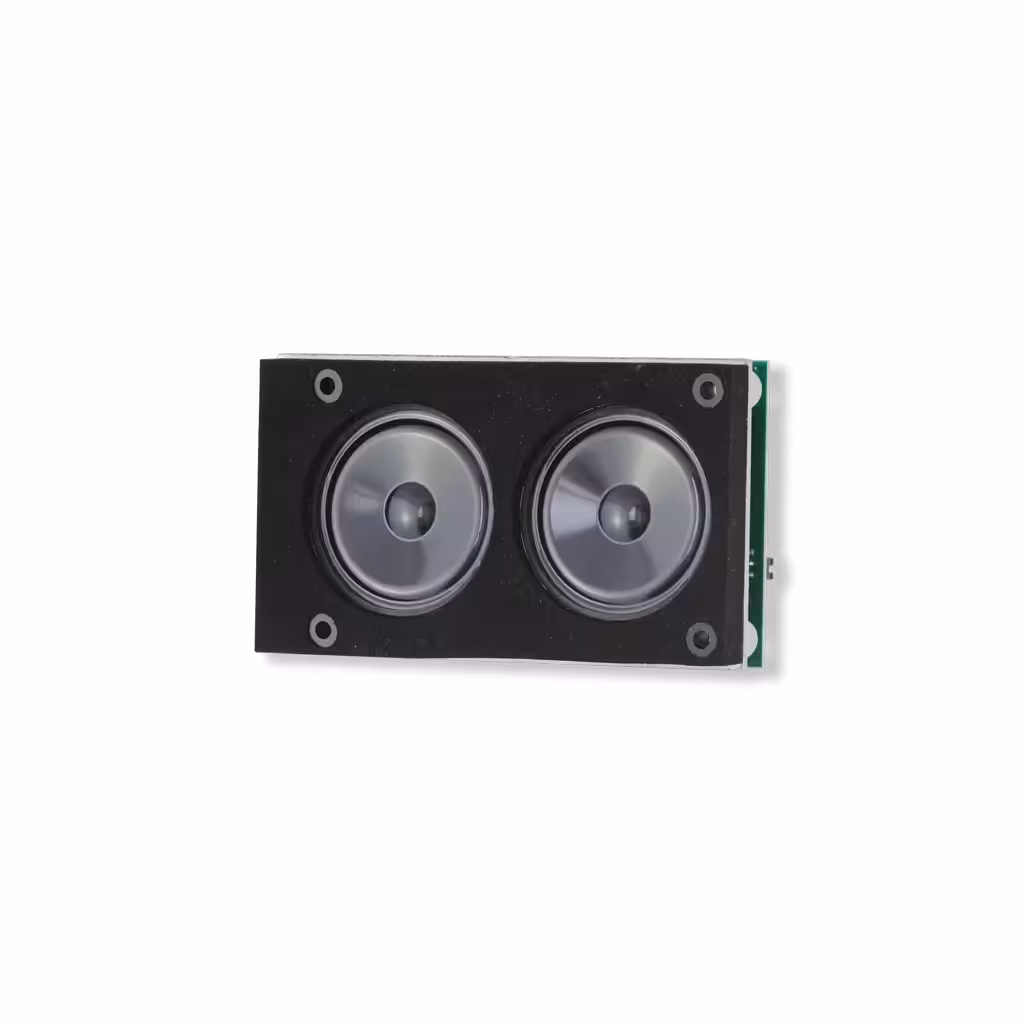

DSA2-M, Vorderseite

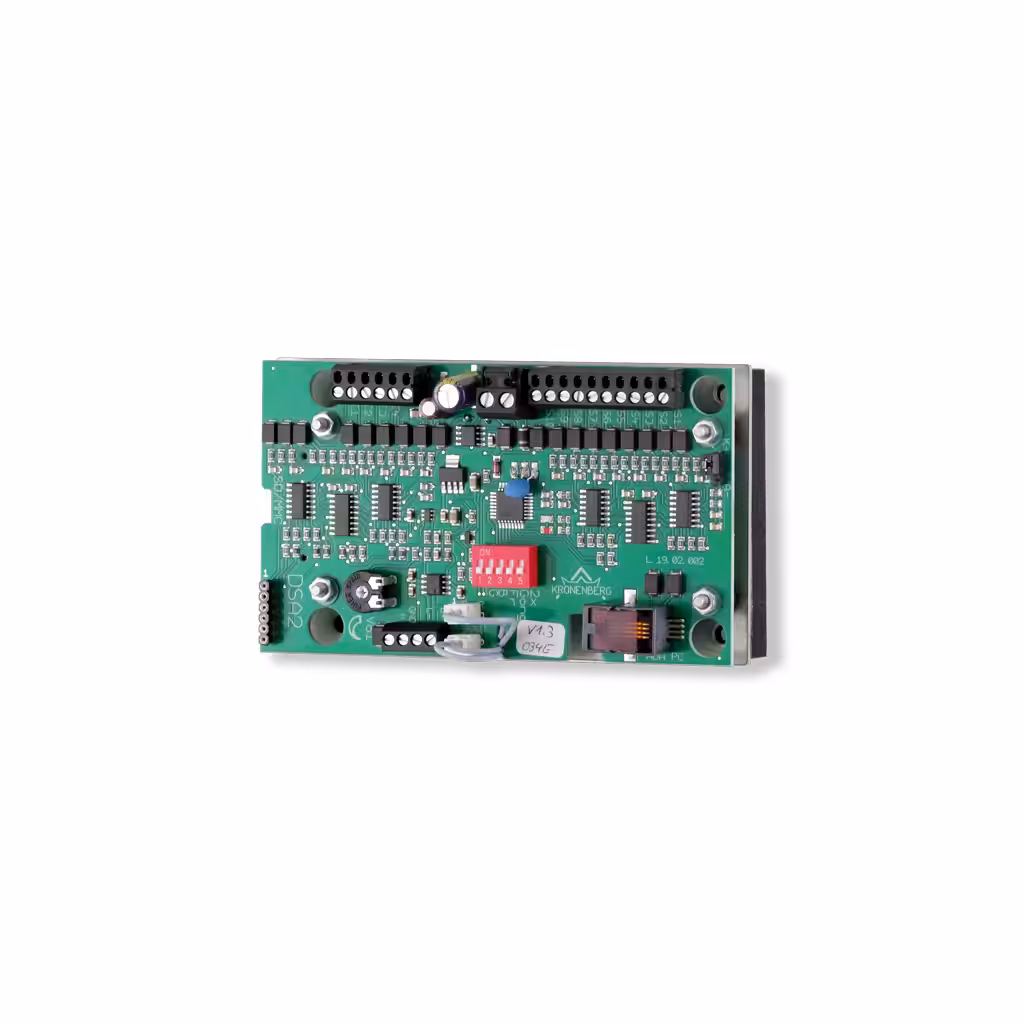

DSA2-M, Rückseite

Geräteabmessungen

DSA2-M, Vorderseite

DSA2-M, Rückseite

Geräteabmessungen

Merkmale:

akustische Ansage des Etagenstands und weiterer Aufzuginformationen wie z.B. Überlast
zwei integrierte Lautsprecher und Moosgummiabdichtung zur Montage hinter der Deckplatte
frontseitig Schutzart IP54
ausgezeichnete Sprachqualität, professionelle Ansagen aus dem Sprachlabor
hohe Lautstärke, stufenlos einstellbar
Statusanzeige über zwei farbige LEDs
Ansagen für bis zu 64 Haltestellen
Haltestellencodierung per DIP-Schalter einstellbar (Graycode, Binärcode, 1 aus n)
bis zu 10 direkt ansteuerbare Sonderansagen
Bezugspotential per Jumper einstellbar (gemeinsame Anode / Kathode)
optional: zwei verschiedene Gongsignale vor Ansage der Haltestellen- oder Aufzuginformationen
Speicherung der auftragsbezogenen Parameterdatei auf wechsel- und überschreibbarer SD-Karte
optional: PC-Software für die Erstellung der auftragsbezogenen Parameterdatei
16 Eingänge für Ansagen und Freigabe der Haltestellenansage
Anschluss über abziehbare Schraubklemmleisten
Eingang und Ausgang für Stummschaltung (Mute) vorhanden
serielle Schnittstelle für die Ansteuerung über CANopen Modul CBK1

Bestellangaben:

Technische Daten:

Nennspannung	24 V DC
Spannungsversorgung	12 – 30 V DC
Leistungsaufnahme	0,5 W im Ruhezustand 0,7 W bis 3 W im Betrieb (abhängig von der Lautstärke)
Lautsprecherimpedanz	8 Ohm, 1 W
Anschluss	Spannungsversorgung: steckbare Schraubklemmleiste 2-polig, max. 2,5 mm² Aufzugsignale: steckbare Schraubklemmleiste 6- und 10-polig, max. 1 mm² Lautsprecher: Schraubklemme 2-polig, max. 1 mm² Signal Mute: Schraubklemme 2-polig, max. 1 mm²
Schnittstellen	seriell für CBK1 (CAN-Bus-Knoten) Mute Ein- / Ausgang als „open collector“
Bezugspotential	über Jumper einstellbar
Schutzart frontseitig	IP54, IP00 rückseitig
Umgebungstemperatur	-10 °C bis +50 °C
