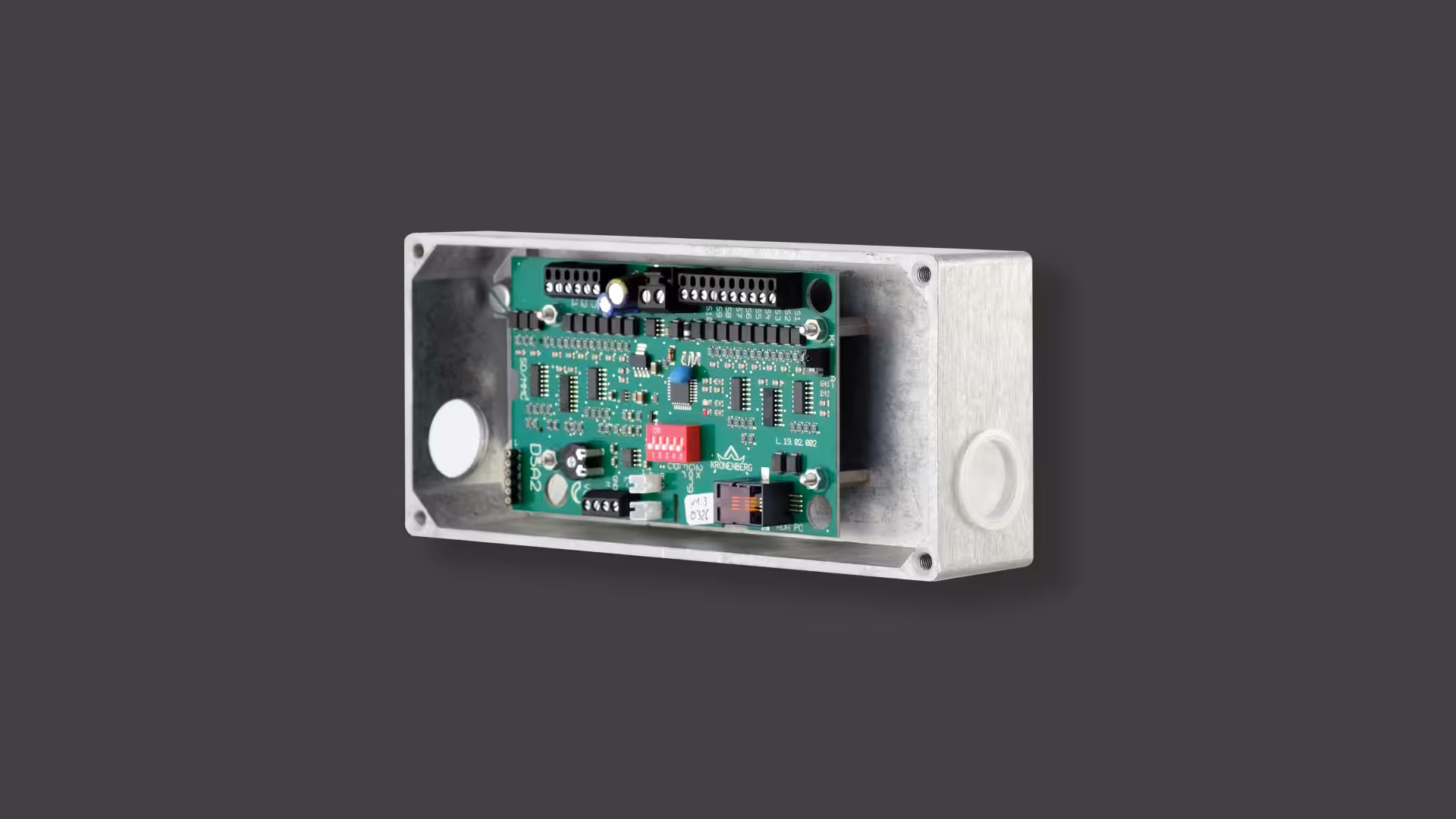

DSA2-G

auf dem Kabinendach

Die digitale Sprachansage DSA2-G eignet sich zur Montage auf dem Kabinendach eines Aufzugs und wird in einem robusten Metallgehäuse verbaut. Sie ermöglicht die klare und zuverlässige akustische Wiedergabe von Etagenständen, sowie weiterer Aufzuginformationen wie z. B. Überlast.
Der separat erhältliche Lautsprecher LSP65 sorgt in Kombination mit der DSA2-G für eine ausgezeichnete Sprachqualität und hohe, stufenlos einstellbare Lautstärke.

DSA2-G

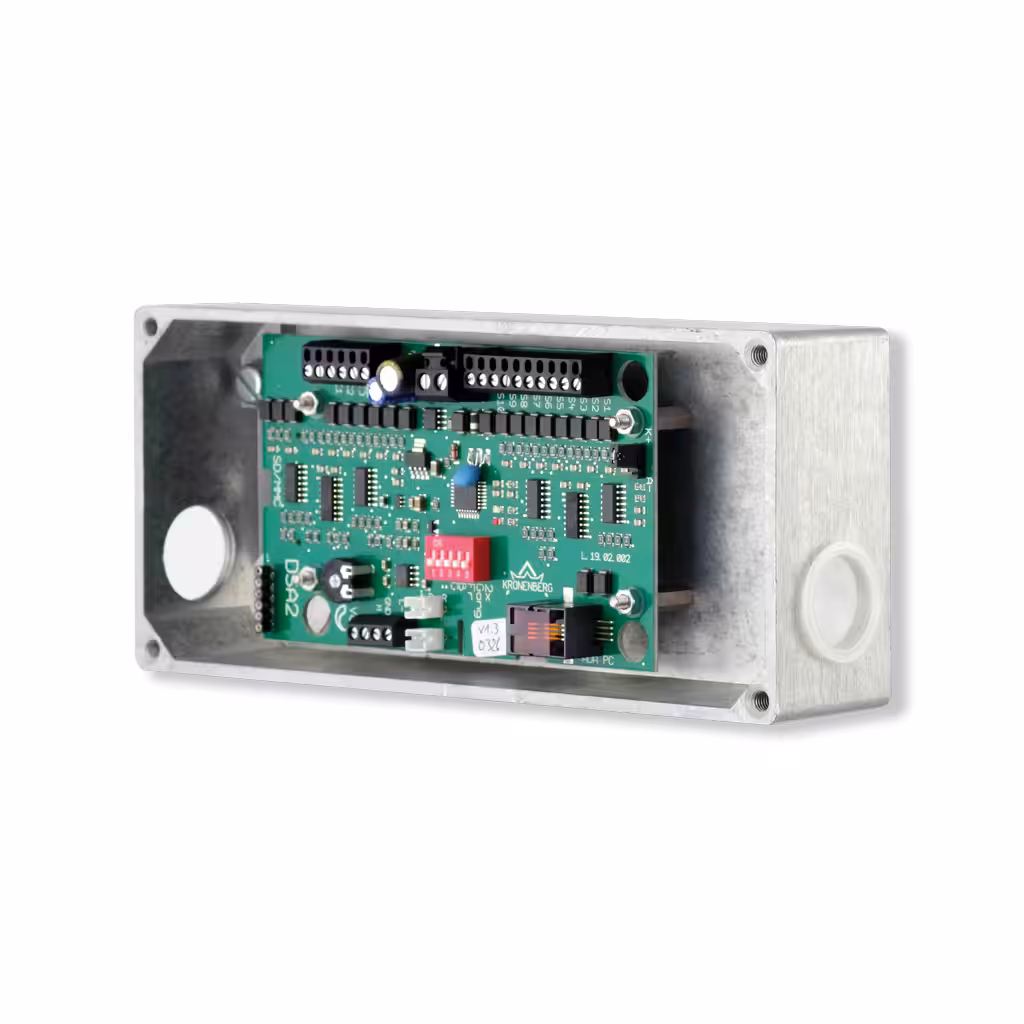

20-20-22-Slider-dsa2-g-1

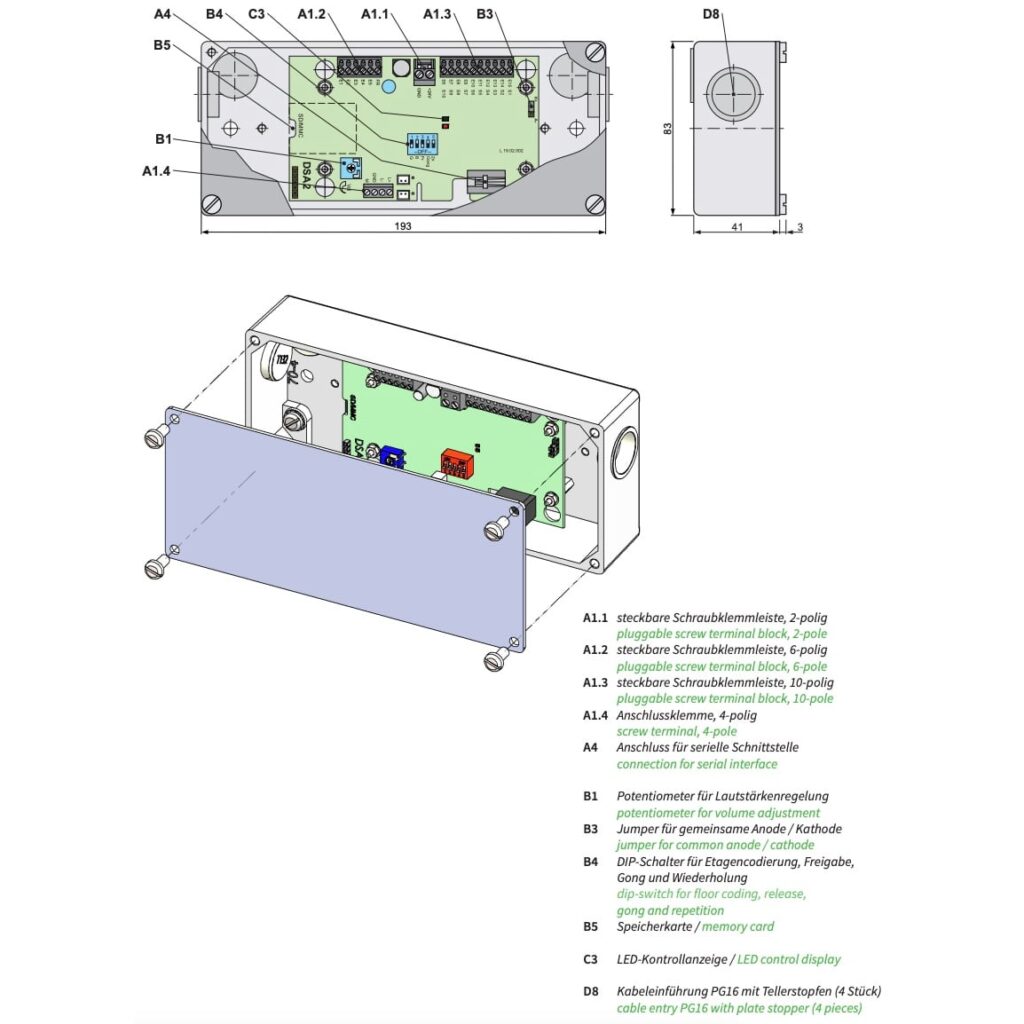

Geräteabmessungen

dsa2-g-geraeteabmessungen

DSA2-G

20-20-22-Slider-dsa2-g-1

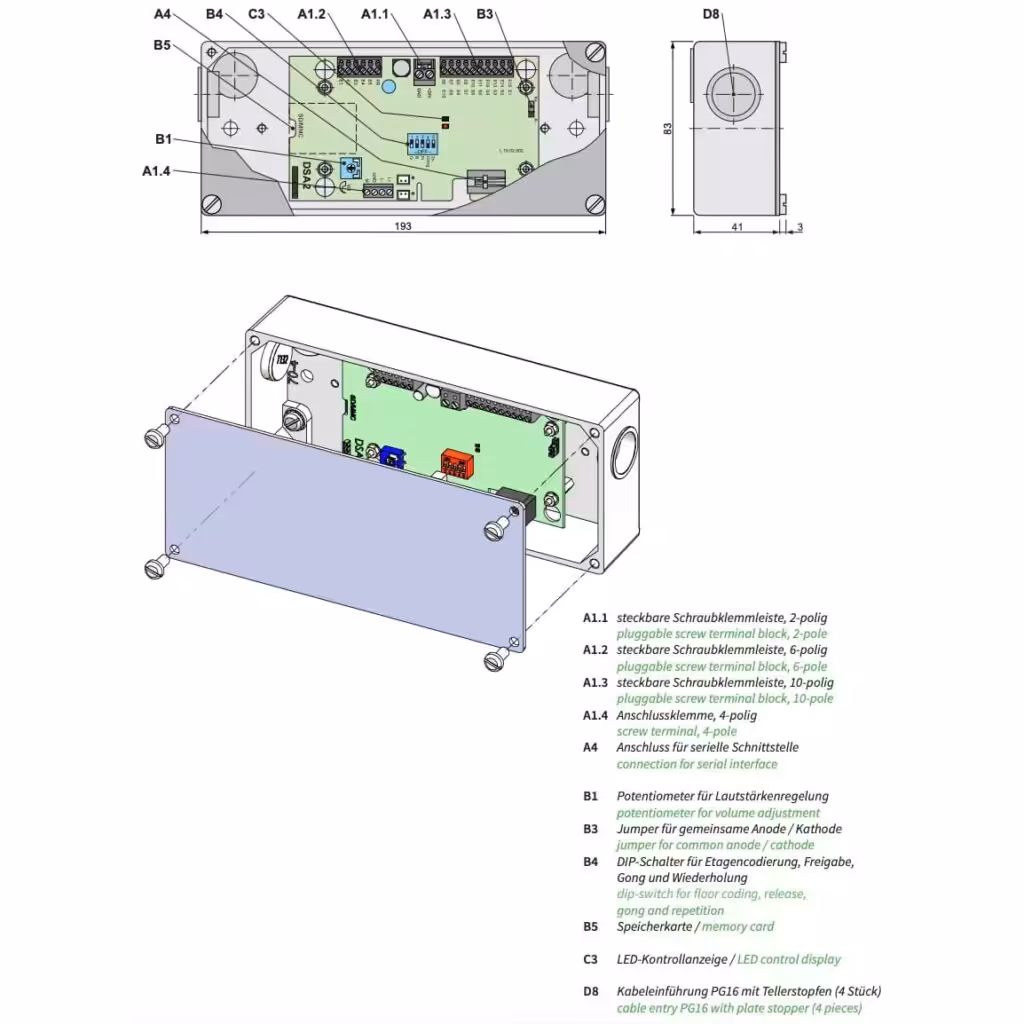

Geräteabmessungen

dsa2-g-geraeteabmessungen

Merkmale:

  • akustische Ansage des Etagenstands und weiterer Aufzuginformationen wie z.B. Überlast
  • eingebaut in ein robustes Metallgehäuse, vorzugsweise zur Montage auf dem Kabinendach
  • separater Lautsprecher LSP65 erforderlich
  • ausgezeichnete Sprachqualität, professionelle Ansagen aus dem Sprachlabor
  • hohe Lautstärke, stufenlos einstellbar
  • Statusanzeige über zwei farbige LEDs
  • Ansagen für bis zu 64 Haltestellen
  • Haltestellencodierung per DIP-Schalter einstellbar (Graycode, Binärcode, 1 aus n)
  • bis zu 10 direkt ansteuerbare Sonderansagen
  • Bezugspotential per Jumper einstellbar (gemeinsame Anode / Kathode)
  • optional: zwei verschiedene Gongsignale vor Ansage der Haltestellen- oder Aufzuginformationen
  • Speicherung der auftragsbezogenen Parameterdatei auf wechsel- und überschreibbarer SD-Karte
  • optional: PC-Software für die Erstellung der auftragsbezogenen Parameterdatei
  • 16 Eingänge für Ansagen und Freigabe der Haltestellenansage
  • Anschluss über abziehbare Schraubklemmleisten
  • Eingang und Ausgang für Stummschaltung (Mute) vorhanden
  • serielle Schnittstelle für die Ansteuerung über CANopen Modul CBK1

Bestellangaben:

Technische Daten:

Nennspannung 24 V DC
Spannungsversorgung 12 – 30 V DC
Leistungsaufnahme 0,5 W im Ruhezustand
0,7 W bis 3 W im Betrieb (abhängig von der Lautstärke)
Lautsprecherimpedanz 8 Ohm, 1 W
Anschluss Spannungsversorgung: steckbare Schraubklemmleiste 2-polig, max. 2,5 mm²
Aufzugsignale: steckbare Schraubklemmleiste 6- und 10-polig, max. 1 mm²
Lautsprecher: Schraubklemme 2-polig, max. 1 mm²
Signal Mute: Schraubklemme 2-polig, max. 1 mm²
Kabeleinführung PG16
Schnittstellen seriell für CBK1 (CAN-Bus-Knoten)
Mute Ein- / Ausgang als „open collector“
Bezugspotential über Jumper einstellbar
Schutzart IP40
Umgebungstemperatur -10 °C bis +50 °C
